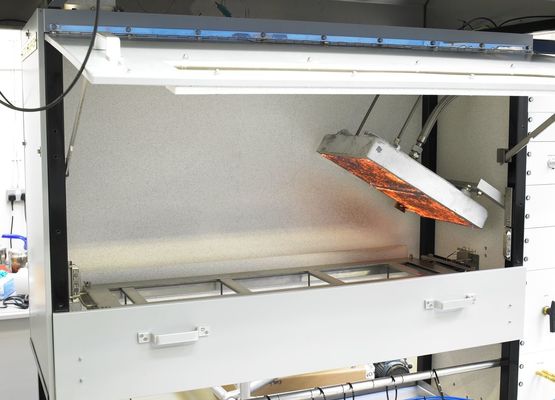

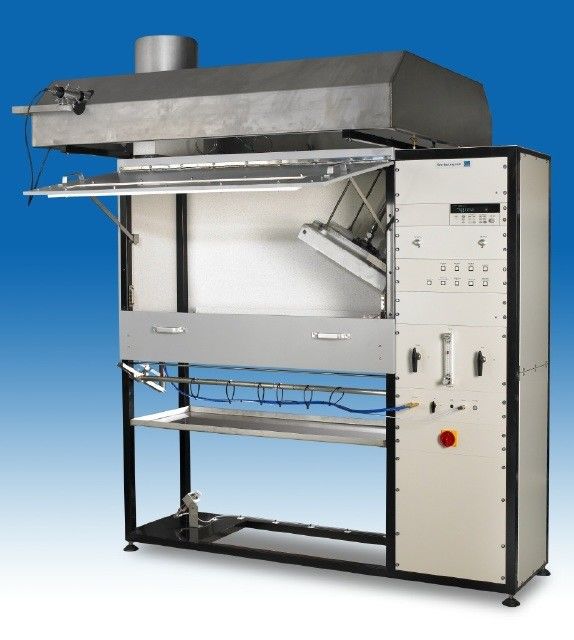

ISO 9239-1 Equipo de ensayo de materiales de construcción / Equipo de ensayo de fuego de flujo de calor radiante de suelo
Descripción:
DX8401 is a reaction to fire test apparatus for assessing the wind-opposed burning behaviour and spread of flame of horizontally mounted floorings exposed to a heat flux radiant gradient in a test chamber, cuando se enciende con llamas piloto.
Estándar:
- GB/T11785-2005 - Las condiciones de los productos
- ISO 9239-1,2
- Las demás partidas
- NFPA253
-GBT11785-2005 - ¿Qué es eso?
Sala de ensayo:
- placas de silicato de calcio de espesor (13 ± 1) mm y densidad nominal de 650 kg/m3 a 750 kg/m3.
- vidrio resistente al fuego con dimensiones de ventana de observación de (110 ± 10 mm x (1100 ± 100 mm).
- revestimiento exterior de metal
-puerta de acceso inferior para la plataforma de la muestra de ensayo
Titular de la muestra:
- acero inoxidable de perfiles en L resistente al calor de grosor de 2,0 ± 0,1 mm
- Tamaño total (1140 ±10) mm de largo (325 ±10) mm x (22 ±2) mm

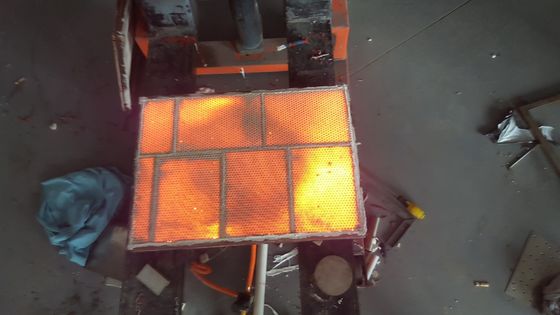

Panel radiante a gas:
- un panel de material refractario poroso fuente de calor radiante
-área (300 ± 10) mm x (450 ± 10) mm
-temperatura máxima de trabajo de hasta 900 oC
El piloto quemador:
- de diámetro interno nominal de 6 mm y de diámetro exterior de 10 mm
- Combustible: propano comercial con un valor calorífico aproximado de 83 MJ/m3
Sistema de escape:
- capacidad de 39 m3/min a (25 oC, 1 bar) hasta 85 m3/min
- velocidad del aire en la pila de escape (2,5 ± 0,2) m/s ± 0,1 m/s
Pirómetro de radiación:
- rango de 480 oC a 530 oC (temperatura corporal en negro), con una precisión de ± 50 oC.
- visualización de una zona circular de 250 mm de diámetro a una distancia de aproximadamente 1,4 m
- sustancialmente constante entre las longitudes de onda 1um y 9um
Medidor de flujo térmico:
- Tipo Schmidt-Boelter sin ventana y con un diámetro de 25 mm.
- rango de 0 a 15 kW/m2 ± 0,2 kW/m2.
- una precisión de ± 3% del valor medido.
Parámetros técnicos:
| Rango de medición del medidor de flujo térmico |
(0-15) Kw/m2 |
| Precisión del medidor de flujo térmico |
± 0,2 kW/m2 |
| Precisión del medidor de flujo térmico |
Se aplicarán los siguientes requisitos: |
| Error de temperatura del cuerpo negro |
± 5 oC |
| Tasa de extracción de humo |
(2,5 ± 0,2) m/s |
| Capacidad de extracción de humo |
(39-85) m3/min |
| Tamaño del panel del radiante refractario poroso |
300 mm * 450 mm, y puede soportar temperaturas de hasta unos 900 oC |
| El termopare |
termopar blindado de acero inoxidable tipo K con diámetro de 3,2 mm |
| Requisitos de distribución del flujo de calor |
a 200 mm: (9,1 ± 0,4) KW/m2 |
| A 400 mm: ((5,0 ± 0,4) KW/m2 |
| A una altura de 600 mm: ((2,4 ± 0,2) KW/m2 |
| Gas de combustión |
gas propano (de propiedad del usuario) |
| Flujo de gases de combustión |
Se aplicará el método de medición de la presión de escape. |
| Fuentes de combustión |
¢ 10 mm Diámetro exterior ¢ 6 mm Diámetro interno, tubo del quemador en un agujero de 35 ¢ 0,7 mm |
| Altura de la llama |
60 ~ 120 mm ajustable |
| Sistema de encendido |
encendido electrónico de alto voltaje |
| Sistema de escape fuerte |
la máquina está equipada con un ventilador de escape fuerte. Cuando finalice el ensayo, se activa el sistema de ventilador de escape para descargar los gases residuales al exterior |
- Balanza de acero
- quemador piloto
- Anemómetro
- pirómetro de radiación
- dispositivos de tiempo
