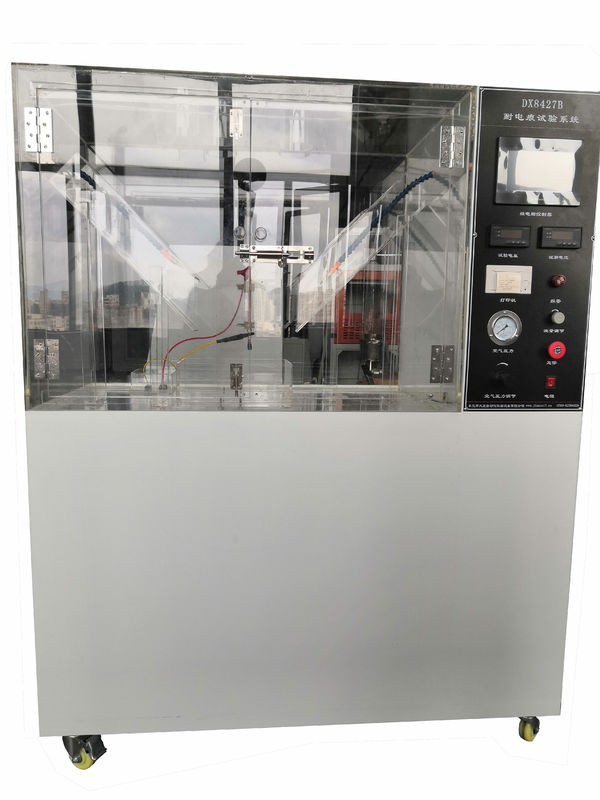

Equipo de ensayo de resistencia de cables y cables eléctricos de seguimiento Máquina de ensayo de laboratorio

GB/T 3048.7—2008 Equipos de prueba de resistencia al seguimiento de cables y alambres eléctricos

Alcance:

Probar la capacidad de los cables y alambres para resistir daños causados por trazas eléctricas provocadas por fugas superficiales en condiciones sucias.

Estándar:

Aparato de prueba para GB/T 3048.7—2008, GB14049-2008.

Especificación:

Rociador de prueba:

- Tres posiciones, boquilla independiente de acero inoxidable, orificio de la boquilla: 16, apertura: 0,5 mm;

Líquido de prueba:

- 1L de agua con cloruro de sodio (aproximadamente 0,2%) Tensioactivo 0,1% Para-octil fenil polioxileno  (distribución de una botella)

Conductividad del líquido:

- (3000-400) uS/cm, Medidor de conductividad para uso propio del cliente, medición con medidor de conductividad

Presión de pulverización:

- Control de presión de bomba de vacío, presión constante ajustable;

Carrera de pulverización:

- ≥ 1m;

Altura de pulverización:

- 600 mm ±10 mm ajustable;

Velocidad de pulverización:

- (3±0,01) m/s;

Caudal de pulverización:

- (0,5±0,1) mm/min. en 2 segundos

Ciclo de pulverización:

- 30 segundos; pulverización 10s; intermitente 20s

Altura de la base de la muestra:

- 100 mm±5 mm; ángulo: 45

Ventana de observación:

- Vidrio templado a prueba de explosiones, tamaño: 580 mm * 380 mm

Escape de prueba:

- Equipado con sistema de escape automático, velocidad del viento: 0,2 m/s

Tamaño de la forma:

- 1120 mm × 650 mm × 1350 mm

Fuente de alimentación de prueba:

- 220V / 50-60Hz

Voltaje aplicado:

- Alta tensión de prueba de frecuencia de alimentación 0 ~ 5kV ±5% (continuamente ajustable);

Instrumentos de medición de voltaje y corriente:

- Precisión ≥1.0; Error de valor medido ≤±3%;
