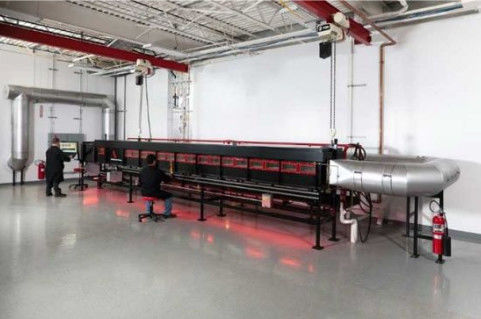

Cámara de prueba de fuego UL910 Nfpa 262

UL910 Cámara de ensayo de fuego, transmisión de llama por cable de alambre y prueba de humo Horno de túnel horizontal Nfpa 262

Introducción:

Equipo UL910 para determinar los valores de la distancia de propagación de la llama y la densidad de humo óptico para cables eléctricos y de fibra óptica destinados a ser instalados en conductos, plenos,y otros espacios utilizados para transportar el aire ambiental sin que los cables estén encerrados en los carriles de estos espacios.

Las normas:

Se aplican las siguientes condiciones:Se aplican las siguientes condiciones:

Características:

La cámara de pruebas de incendio es exactamente la misma que la del laboratorio de incendios de UL.
La cámara de ensayo de incendio es un conducto horizontal rectangular con tapa extraíble.
Los lados y la base de la cámara están revestidos con un ladrillo aislante.
Un lado de la cámara de ensayo de incendio está provisto de ventanas de observación dobles de cuarzo con el vidrio interior montado.
A lo largo del túnel se colocan varias ventanas de modo que toda la longitud de la muestra de ensayo sea observable desde el exterior de la cámara de fuego.
La tapa consiste en una estructura compuesta de metal y minerales no combustibles extraíbles.
La tapa cubre la cámara de ensayo de incendio y mantiene las muestras de ensayo en estado plano y sin deformación.
Dos quemadores de gas NFP de codo que emiten llamas hacia arriba contra la superficie de las muestras de ensayo.
Modo de encendido por chispa remoto, para garantizar la seguridad.
Una persiana de admisión de aire se encuentra aguas arriba del quemador.
Seis ladrillos refractarios a lo largo de las paredes laterales de la cámara para una combustión adecuada.
El medidor de presión estático insertado por la parte superior en el ancho medio del túnel debajo del techo.
El extremo de escape está equipado con una pieza de transición gradual rectangular a redonda.
El conducto de escape está aislado con un material de composición mineral de alta temperatura.
Se instalará un ventilador de escape al final del conducto de escape.
El flujo de aire y la presión de calado se controlan automáticamente mediante un amortiguador y un convertidor de frecuencia.
Un sistema de fotómetro compuesto por una lámpara y una fotocélula montadas en una sección horizontal, y con el haz de luz dirigido hacia arriba a lo largo del eje vertical del tubo de ventilación.
Los termopares instalados dentro y fuera del suelo de la cámara de ensayo.
Sistema y software de adquisición de datos.

Requisitos de instalación:
