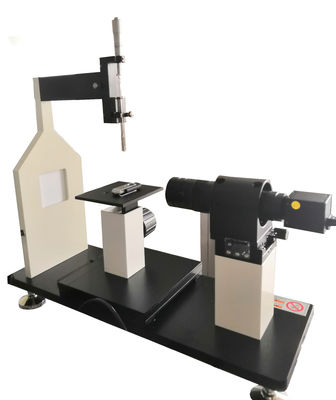

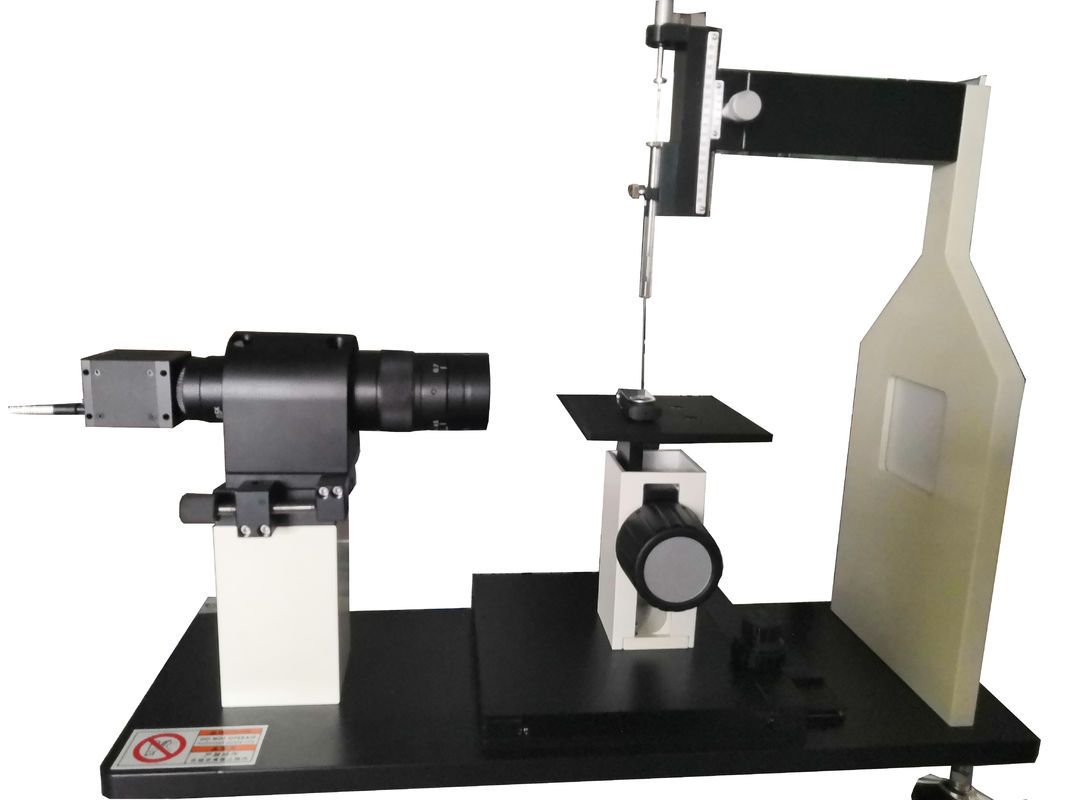

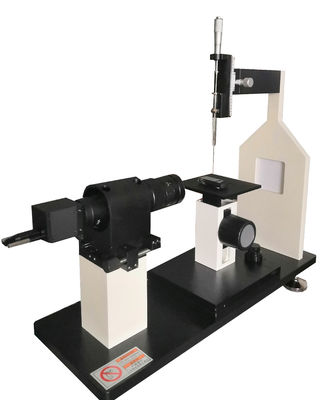

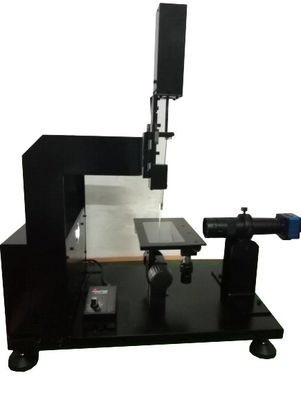

DL/T864-201 Equipo de ensayo de humedad de la superficie del aislante de caucho de silicona, ángulo de contacto estático del caucho
Aplicación:
Esta máquina es un analizador de ángulo de contacto estático de nivel básico que es asequible y fácil de operar.Mide el ángulo de contacto de un líquido sobre una superficie sólida basado en el principio del análisis de imágenes ópticasTambién puede estimar la energía superficial de un sólido y sus valores de componentes.,las industrias de los componentes electrónicos y de la limpieza.
Las normas:
- DL/T864-201 - ¿Cuál es su nombre?
- IEC 62073, IECTS 62073-2016 Las normas de la CE son las siguientes:
Parámetros principales:
1. Medición del ángulo de contacto
1-1. Algoritmo de análisis: método de alto volumen, método de ángulo, método de anillo, método de elipse, método tangente, método Y-L
1-2 Funciones de ensayo y comparación separadas para el ángulo de contacto izquierdo, el ángulo de contacto derecho y el ángulo de contacto medio
1-3. Con funciones de análisis de superficie concavas, convexas, curvas, superhidrófilas, superhidrófobas y otras funciones especiales
1-4. Función de análisis del ángulo de contacto intrínseco irregular y no asimétrico
1-5. Los datos de ensayo se pueden marcar en la imagen y guardar con la imagen
1-6. Rango de medición: 0° ≈ 180°
1-7. Precisión de medición: ±0,1°
1-8. Un bloque de calibración se puede comprar por separado para la calibración completa de la precisión de medición del ángulo de contacto
Resolución de medición: 0,001°
2Estimación de la energía superficial
2-1. modelos de estimación: Fowkes, Fowkes extendido, Owens-Wendt, van OSS,
Método de la media armónica Wu, método de ecuación de estado
La energía de superficie del sólido, la fuerza de dispersión, la fuerza polar, la fuerza de enlace de hidrógeno, el componente de van der Waals,
Componente ácido de Lewis, componente base de Lewis, etc.
2-3. base de datos de líquidos: 37 tipos preestablecidos de tensión superficial de líquido comúnmente utilizados y sus datos de componentes,
Los datos pueden importarse directamente para la estimación de la energía superficial
2-4. Los datos de la biblioteca líquida se pueden agregar, eliminar y modificar por sí mismos
3. Disparos de imagen
3-1. disparo único, disparo continuo, grabación de vídeo y reproducción de imágenes
3-2. Puede elegir usar la función de horquilla externa de la cámara para disparar automáticamente
4Sistema de imágenes ópticas
| La cámara |
3 millones de píxeles, velocidad de fotogramas 36 cuadros por segundo |
| Lentes |
0.7×4.5×zoom continuo, distancia de trabajo 95 mm |
| Rango de enfoque |
± 12,5 mm; precisión de enfoque: 0,25 mm |
| Rango de ajuste del plano y la inclinación |
±2° |
| Iluminación de fondo |
Fuente de luz fría LED + tabla de sombreado, ajuste de brillo infinito |
El software detecta automáticamente la claridad al ajustar el enfoque para eliminar el error humano
5Sistema de goteo
Método de distribución: control de cabeza diferencial con muestreo de goteo
5-2 Precisión de caída: ± 1 μl
6. Cuadro de muestras
| Tamaño de la mesa |
Se aplicarán las siguientes medidas: |
| Trazo de movimiento |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Modo de movimiento |
un mando manual para controlar el posicionamiento tridimensional del movimiento |
7. Parámetros del host
| Tamaño |
aproximadamente W550×D180×H520 mm |
| Peso |
alrededor de 15 kg |
| Fuente de alimentación |
1 ̊ AC220V 50 Hz |
