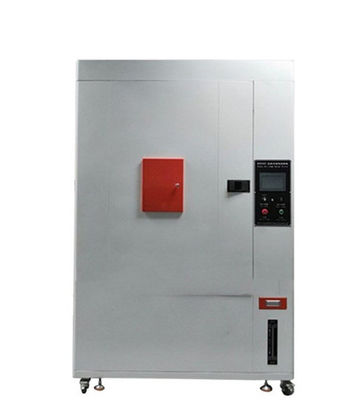

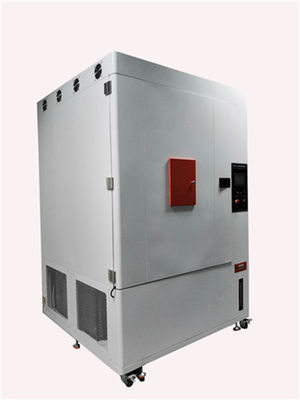

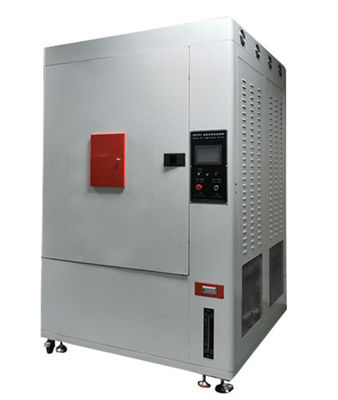

Equipo de ensayo de caucho aislante

Probador de goma multi del laboratorio del equipo de prueba de la máquina de prueba de tensión del aislador IEC62217

1. Muestra de prueba: dos aisladores de prueba del mismo diseño con una distancia de fuga entre 500 mm y 800 mm.

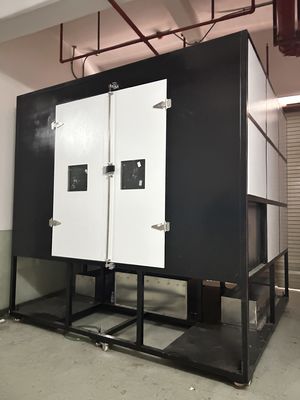

2. Procedimiento: Realizar la prueba en una cámara de prueba sellada, húmeda y resistente a la corrosión, con un volumen no superior a 20M3. La Figura B1 es un diagrama esquemático de esta cámara de prueba.

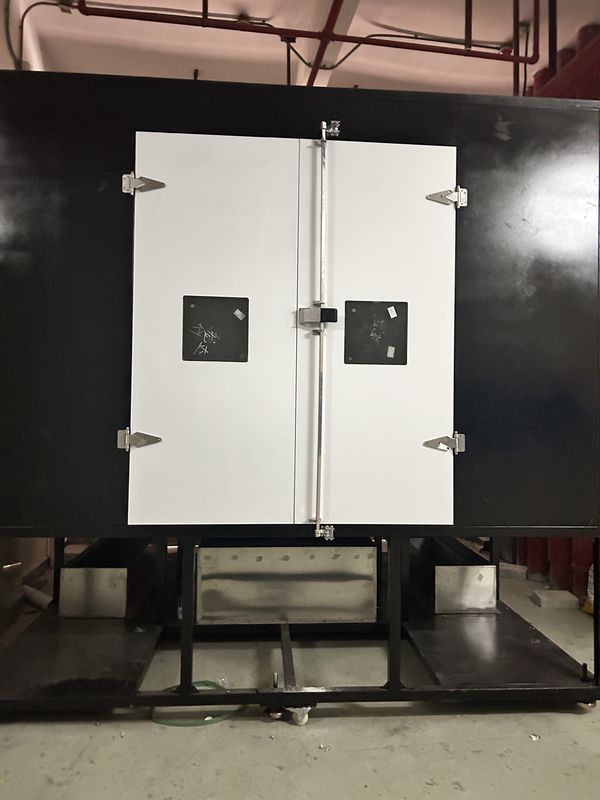

3. Orificios de observación separados para limpiaparabrisas y filtros ultravioleta móviles para observar el equipo en el experimento.
4. Condiciones de prueba: Como se muestra en la Figura B2, se aplican varios ciclos de tensión al aislador, que se repiten durante aproximadamente 5000 horas. Durante la prueba del ciclo del equipo, la muestra de prueba debe estar sujeta a cambios de temperatura y condensación.
5. Como se muestra en la Figura B3, la prueba se instala verticalmente en el medio de la prueba, con una distancia mínima de 400 mm entre los bordes de paraguas adyacentes de la muestra de prueba y la parte superior, así como entre la muestra de prueba y la pared y el suelo.
Antes de que comience el experimento, la muestra de prueba debe limpiarse con agua desionizada,
7. Se pueden probar simultáneamente hasta tres pares de muestras con distancias de fuga similares
8. Voltaje: El valor obtenido al dividir la distancia de fuga de la muestra de prueba (en mm) por 34,6 (equivalente a una distancia de fuga de 20 mm/KV, calculada en base al voltaje entre fases).
9. Para el circuito de alimentación, cuando la carga de corriente negativa continua es de 250 mA (rms), la caída de voltaje máxima en el lado de alto voltaje durante 1 segundo no debe exceder el 5% y el nivel de protección debe ajustarse a 1 A (rms).
10. Simulación de luz solar: La radiación solar simulada la proporciona una lámpara de arco de xenón con una potencia nominal de 6500 W y equipada con dos filtros de vidrio de borosilicato (ver ejemplo B.4), con una distancia de aproximadamente 480 mm entre la lámpara de arco de xenón y la muestra de prueba.
11. Al comienzo de cada experimento, se debe utilizar una lámpara y un filtro nuevos. Durante el experimento, a la hora de sustituir el filtro (y si también es necesario la lámpara), se debe realizar según la recomendación del fabricante de la lámpara.
12. Lluvia artificial: La lluvia artificial es proporcionada por boquillas instaladas en la parte superior de la probeta y en su periferia (ver Figura B.3). La tasa de precipitación promedio se determina de acuerdo con GB/T16927.1 y se debe utilizar agua con una conductividad máxima de 85 Ω m. Cada muestra debe pulverizarse por separado.
13. Calor seco: Caliente la sala de pruebas a 50 ℃ ± 2 ℃, y el tiempo para alcanzar esta temperatura no debe exceder los 15 minutos. Nota: Se recomienda utilizar una sala de pruebas con paredes que puedan calentarse y aislarse.
14. Calor húmedo: Temperatura relativa nominal: RH=95% ± 3%, a 50 ℃
15. Contaminación: Rocíe niebla salina (densidad de la sal: 7 kg/m3 ± 5 %) desde la boquilla especificada en GB/T4585 para simular la contaminación y rocíe cada muestra de prueba por separado.
16. Calibración de niebla salina: aislante cerámico en forma de varilla larga (material hidrófilo), forma de paraguas normal, factor de fuga = 2,2 * (1 ± 10 %)
