IEC 62730-2024 5000 horas aislantes Tester de ambiente de estrés múltiple Máquina de ensayo de laboratorio

IEC62730-2024,IECIEC62217-2012 Máquina de ensayo de estrés múltiple de 5000 horas para aisladores poliméricos máquina de ensayo de laboratorio

1. Muestra de ensayo: Dos aisladores de ensayo del mismo diseño con una distancia de fuga entre 500 mm y 800 mm,

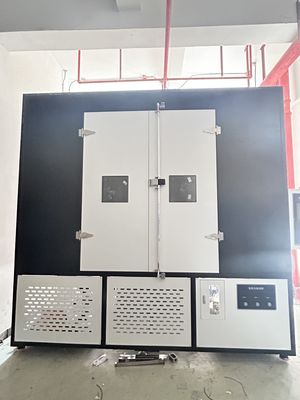

2. Procedimiento: Realizar el ensayo en una cámara de ensayo sellada, húmeda y resistente a la corrosión, con un volumen no superior a 20M3. La Figura B1 es un diagrama esquemático de esta cámara de ensayo

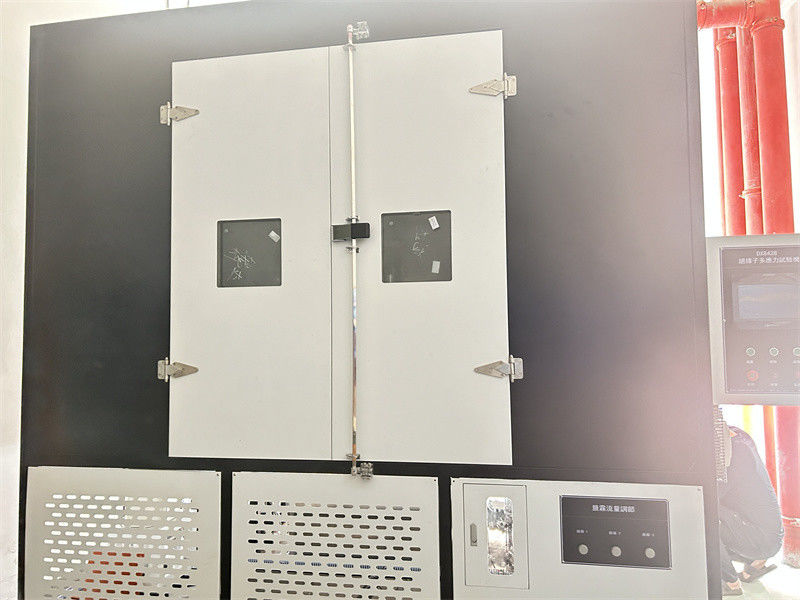

3. Orificios de observación separados para limpiadores y filtros ultravioleta móviles para observar el equipo en el experimento.

4. Condiciones de ensayo: Como se muestra en la Figura B2, se aplican varios ciclos de estrés al aislador, que se repiten durante aproximadamente 5000 horas. Durante el ensayo cíclico del equipo, la muestra de ensayo debe someterse a cambios de temperatura y condensación.

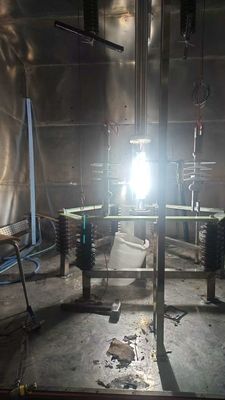

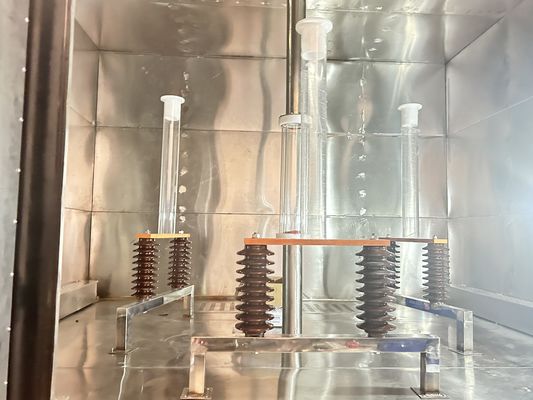

5. Como se muestra en la Figura B3, el ensayo se instala verticalmente en el centro del ensayo, con una distancia mínima de 400 mm entre los bordes adyacentes del paraguas de la muestra de ensayo y la parte superior, así como entre la muestra de ensayo y la pared y el suelo. Antes de comenzar el experimento, la muestra de ensayo debe limpiarse con agua desionizada,

7. Se pueden ensayar simultáneamente hasta tres pares de muestras con distancias de fuga similares

8. Tensión: El valor obtenido al dividir la distancia de fuga de la muestra de ensayo (en mm) por 34,6 (equivalente a una distancia de fuga de 20 mm/KV, calculada en función de la tensión de fase a fase)

9. Para el circuito de alimentación, cuando la carga de corriente negativa continua es de 250 mA (r.m.s), la caída de tensión máxima en el lado de alta tensión durante 1 segundo no debe superar el 5%, y el nivel de protección debe ajustarse a 1 A (r.m.s)

10. Simulación de la luz solar: La radiación solar simulada es proporcionada por una lámpara de arco de xenón con una potencia nominal de 6500 W y equipada con dos filtros de vidrio de borosilicato (véase el ejemplo B.4), con una distancia de aproximadamente 480 mm entre la lámpara de arco de xenón y la muestra de ensayo

11. Al comienzo de cada experimento, se debe utilizar una lámpara y un filtro nuevos. Durante el experimento, al reemplazar el filtro (y si la lámpara también es necesaria), debe hacerse de acuerdo con la recomendación del fabricante de la lámpara.
