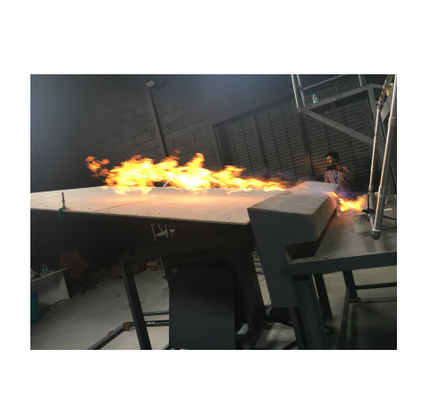

Equipo de prueba de fuego UL790 para células fotovoltaicas

Material para techado UL790, Rendimiento de resistencia al fuego, Probador de rendimiento retardante de llama para células fotovoltaicas

Material para techado UL790, Rendimiento de resistencia al fuego, Probador de rendimiento retardante de llama para células fotovoltaicasMaterial para techado UL790, Rendimiento de resistencia al fuego, Probador de rendimiento retardante de llama para células fotovoltaicas

Alcance de la aplicación:

Estos requisitos cubren todos los materiales para techado que se filtran al exterior del edificio para simular un incendio, y se utilizan para materiales para techado instalados en sustratos combustibles o no combustibles. Es para evaluar la resistencia al fuego de los techos y módulos en condiciones simuladas del mundo real, y para evaluar el grado de la muestra a 1,82 m, B 2,4 m y C 3,9 m. Al mismo tiempo, se puede utilizar en la prueba de rendimiento retardante de llama de los módulos de células fotovoltaicas.

Normas:

UL 1730: Monitores de detectores de humo para unidades de vivienda autónomas en viviendas multifamiliares y habitaciones de hotel/motel: los anunciadores motorizados detectan las condiciones de hollín residencial;

UL 790: Método de prueba estándar para pruebas de fuego de cubiertas de techo;

IEC 61730-2 Módulos fotovoltaicos Apéndice A Propagación de la llama de la prueba de fuego;

ASTM F 108 - 04: Método de prueba estándar para pruebas de fuego de cubiertas de techo;

NFPA 256 Prueba de fuego para cubiertas de techo;

Parámetros de rendimiento:

La pendiente de la cubierta se controla mediante cilindros

Una plataforma de prueba está unida a la placa ignífuga

La temperatura se regula por etapas utilizando una válvula de control automático

Material de cubierta de techo de madera contrachapada en tamaños de 1300 (ancho) × 1000 (profundidad) × 120 (alto) para montar muestras de prueba;

Placa de prueba no inflamable, instalada al final de la placa de prueba, puede bloquear la generación de templado debajo de la placa de prueba;

Placa de ajuste de sector de acero inoxidable, ángulo de prueba ajustable, dimensiones: 1440 (L) x 940 (H) mm;

Conjunto de placa no combustible, montado en la parte delantera del marco, simulando los aleros y cornisas, extendiendo la llama del quemador a la muestra, dimensiones: 330 (ancho) x 2130 (profundidad) x 584 (alto) mm;

Conductos de escape separados para extraer el aire del exterior del laboratorio;

Se instala un filtro de panal en el conducto de aire y se instala una paleta guía en la entrada de gas;

El conducto de ventilación está equipado con un panel de ajuste de pendiente para ajustar la dirección del flujo de aire;

El conducto de ventilación está equipado con una placa guía para fortalecer la velocidad del viento para garantizar que el flujo de aire que suministra la placa de prueba no se vea perturbado por el mundo exterior, y la placa guía está hecha de acero inoxidable, y la posición no cambia con el cambio de la presión del viento;

El material del conducto de aire está hecho de acero inoxidable, que es resistente a la corrosión y a altas temperaturas, y las dimensiones son: 2130 (ancho) x 762 (alto) x 3000 (largo) mm;

El ventilador es de 220 V, 50 HZ, trifásico eléctrico, equipado con un sistema inverso que puede ajustar automáticamente la velocidad del viento, y el caudal es de 300 m3/min;

Inversor de velocidad infinitamente variable, ajustable 0-100%;

Quemador de gas (para fuego intermitente, propagación de llama y prueba de fuego volador), 1,12 m de largo, 60,3 mm de diámetro, con una ranura de 12,7 mm (ancho) x 0,91 m (largo) en el lateral hacia la placa de prueba;

El quemador de gas puede proporcionar 22.000 Btu/min (387 kWh) y puede ajustar automáticamente el caudal de gas de acuerdo con los tres niveles de combustión de A, B y C.

Se instala un termopar a 58,7 mm en la parte superior del quemador, que puede probar la temperatura de 888±28°C;

Sistema de encendido automático para garantizar el rendimiento de seguridad de la prueba, alto voltaje del electrodo de encendido es 1,8 kVp controlador de flujo másico;

Sistema de control automático de temperatura;

Clase A, B: 760±28℃ (1400 ±50℉) - 21.000 ~ 22.000 Btu/min (369 ~ 387 kWh)

- Clase C: 704±28°C (1300 ±50°F) -18.000 ~ 19.000 Btu/min (316 ~ 334 kWh) para que cada quemador de gas siga diferentes métodos de prueba y control;

Manómetro de alta precisión y válvula reguladora de presión controlan la presión del gas;

- GNL: Medición precisa del flujo de gas con MFM (el flujo de aire se controla mediante una válvula de control automático);

- GLP: Velocidad del flujo de aire ajustada mediante un sistema inversor: 19±8 km/h (5,5 m/seg) en la plataforma de prueba;

La rejilla de malla metálica soporta el material, y la plataforma se puede girar para facilitar la combustión completa del material;
