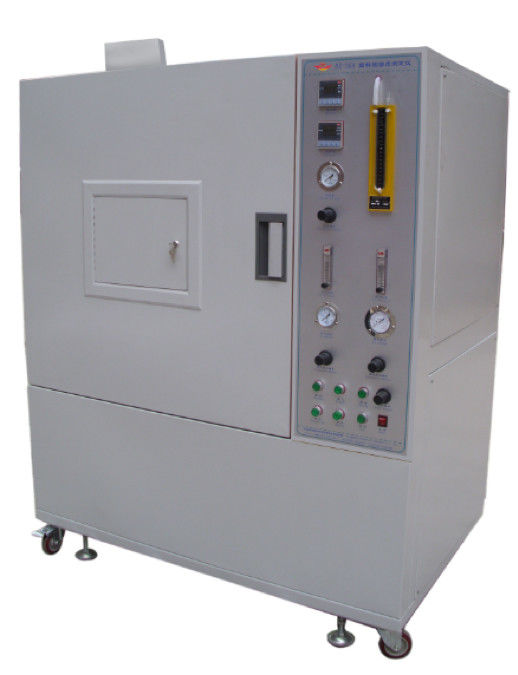

Probador de densidad de humo de plástico ISO 5659, Cámara de prueba de densidad de humo
Descripción del producto:
El medidor de densidad de humo de inflamabilidad de plástico es un nuevo tipo de medición de densidad de humo desarrollado de acuerdo con las condiciones técnicas estipuladas en la norma GB/8323.2-2008 e ISO 5659-2 "Métodos de prueba para la determinación de la densidad de humo utilizando el método de cámara única para la producción de cigarrillos de plástico". El equipo de prueba es adecuado para determinar la densidad óptica específica del humo generado cuando se quema el plástico, y la densidad óptica específica máxima es el resultado de la prueba. Se utiliza para evaluar el rendimiento de humeo de los plásticos en condiciones especificadas.
Normas:
GB 8323.2-2008 "Plásticos - Formación de humo - Parte 2: Método de prueba para la determinación de la densidad de humo por el método de cámara única"
ISO 5659.2-2006 "Plásticos - Formación de humo Parte 2: Determinación de la densidad óptica por el método de cámara única" estándar de prueba.
Composición:
Todo el instrumento consta de una cámara sellada, un sistema de medición fotométrico, un cono de radiación, un sistema de combustión, un encendedor, una caja de prueba, un soporte, un instrumento de medición de temperatura y un software de prueba de densidad de humo. El circuito se desarrolla utilizando un microordenador de un solo chip y tiene un alto contenido técnico y un rendimiento estable. Este instrumento es adecuado para todos los plásticos, pero también para la evaluación de otros materiales (como caucho, revestimientos textiles, superficies pintadas, madera y otros materiales). Es ampliamente utilizado por la industria del plástico, las plantas de fabricación de materiales sólidos y las unidades de investigación y experimentación.
Parámetros:
1.1 La puerta delantera está equipada con ventanas y persianas opacas que bloquean el movimiento de las ventanas.
1.2 La parte inferior de la caja cuadrada está equipada con una lámina de aluminio de ruptura para evitar la sobrepresión. El disco de ruptura consta de un disco de ruptura de seguridad con un grosor de 0,04 mm, una longitud de 405 mm y un ancho de 200 mm y un área total de 81000 mm2. El dispositivo de regulación de presión dentro de la caja está instalado (ver Figura 2).).
1.3 Ventana de luz: Ventanas de luz superior e inferior de dos Ø75 mm, con un calentador eléctrico anular de 9W debajo de la ventana de luz para asegurar la temperatura de la superficie superior de la ventana de luz (50oC ~ 55oC es apropiado) para reducir la concentración de humo en la superficie. Al mínimo, la ventana está en la parte superior de la caja de prueba. Se instala una plataforma óptica de 8 mm de espesor alrededor de la ventana de luz fuera de la caja de prueba. La plataforma óptica se fija con una barra de metal de Ø15 mm que puede conectar la plataforma fija y la caja de prueba.
1.4 tamaño interior: alto 914 mmX ancho 914 mmX profundo 610 mm
1.5 Material: Consta de tres capas: placa de acero exterior de 1,5 mm de espesor, pintura blanca de horneado electrostático a alta temperatura, capa media hecha de capa de asbesto de 60 mm de espesor, capa interna de acero inoxidable USU304 de 1,2 mm de espesor, pintura negra de horneado electrostático a alta temperatura, se puede limpiar fácilmente.
1.5 Entrada y salida de aire: La entrada de aire está instalada en la parte superior de la caja de prueba y su diámetro es Φ65 mm. La válvula solenoide con brida controla el estado cerrado y cerrado; la salida de aire está instalada en la parte inferior de la izquierda, y el diámetro es Φ80 mm. La válvula solenoide de la brida controla el estado cerrado y cerrado e incluye un ventilador de escape.
Características:
El sistema de medición fotoeléctrica: de la fuente de alimentación, tubo fotomultiplicador, película translúcida amplificada, obturador óptico, filtro, lámina transparente neutra, lente, sistema óptico, cámara, fuente de luz, calentador de ventana de luz.
2.1 fuente de luz:
2.1.1 fuente de luz: consta de una lámpara incandescente de 6,5 V, un transformador para la fuente de alimentación (entrada 220 V salida 6,5 V) y una resistencia variable.
2.1.2 Instalación: La bombilla está instalada en la caja oscura opaca en la parte inferior de la caja de prueba y consta de una fuente de luz, una lente convexa, un calentador de ventana óptica y una ventana óptica.
2.1.3 Adición de ventana de luz: fuente de alimentación de CA 220 V, el cable de resistencia de 9 W está enrollado para asegurar que la temperatura de la superficie superior de la ventana de luz (50 oC ~ 55oC) sea apropiada.
2.1.4 Lente convexa: El diámetro de 51 mm, ajustado y calibrado para formar completamente un anillo con un diámetro de 51 mm y sin otra luz fuera del anillo.
2.1.5 ventana óptica: consta de película transmisora de luz sin obstrucciones y caja oscura.
2.2 detector fotoeléctrico:
2.2.1 Fotodetector: Consta de tubo fotomultiplicador, filtro de amplificación, obturador, filtro, filtro neutro, lente convexa, ventana óptica, etc.
2.2.2 Tubo fotomultiplicador:
2.2.2.1, Parámetros del tubo fotomultiplicador: voltaje: CC 1000 V, fuente de alimentación: entrada 12 V, salida 0 ~ -1200 V 2 mA
2.2.2.2, procesamiento del sistema fotoeléctrico: el detector fotoeléctrico es un tubo fotomultiplicador, conectado con la plantilla de número A/D, procesado por computadora de amplificación de múltiples etapas. Puede medir continuamente la transmitancia de luz de la densidad óptica correspondiente con el tiempo, que es el número de respuestas de sensibilidad espectral, similar a la respuesta del ojo desnudo y la corriente oscura es inferior a 0,001uA. La sensibilidad mínima del tubo fotomultiplicador se puede leer al 100% en la trayectoria óptica 0,5 filtro neutro y se obtuvieron un filtro de amplificación ND-2.
2.2.3. Amplificar el filtro: La transmitancia de luz de ND-2.0 es 0.95% y la temperatura de la fuente de luz A es K=2854.
2.2.4, puerta de luz: para el deflector, transmitancia de luz corregida 0% de uso.
2.2.5, filtro: Para compensar el filtro, la densidad óptica de 0.1 ~ 1.0 y 2.0 un total de 11 piezas.
2.2.6, filtro neutro: ND-0.5, transmitancia de luz 31.7%, temperatura de color de la fuente de luz A K = 2854.
2.2.7, Lente convexa: Un diámetro de 51 mm permite que el haz directo se enfoque en un punto pequeño e intenso en la placa translúcida entre las cajas de la cámara superior e inferior.
2.2.7. Calibración del sistema óptico: Se utiliza un filtro neutro con una densidad óptica de 3.0 y una longitud de onda de 550-650 nm.
2.2.8, ventana óptica: consta de película transmisora de luz sin obstrucciones y caja oscura.
Parámetros:
Cono de radiación:
3.1, cono de radiación: compuesto por elementos calefactores con una potencia nominal de 2600W, puede proporcionar una intensidad de radiación de 10KW/m2~50KW/m2 en el centro de la superficie de la muestra. Al medir la irradiancia en otras dos ubicaciones a 25 mm del centro de la muestra, la irradiancia en estas dos ubicaciones no debe ser inferior al 85% de la irradiancia en el centro de la muestra.
3.2 Calentador de cono radiante: Es alimentado por una fuente de alimentación independiente. La potencia del transformador de aislamiento monofásico es de 3000W. El control de temperatura es controlado por un tiristor de ciclo rápido, y la temperatura de control se puede estabilizar en ±2°C.
3.3, medidor de flujo de calor: El rango de medición es de 50kw/m2, recibiendo un área de radiación de área plana de 10 mm de diámetro, la superficie recubierta con negro mate, utilizando refrigeración por agua.
3.4. Encendedor: La boquilla del encendedor está hecha de tubo de cobre de apertura Φ4.0mm, longitud de la llama, la medición del nivel es de 30 mm.
Sistema de suministro de gas:
4.1, fuente de gas: 95% de pureza, mezcla de propano y aire, presión 170Kpa
4.2, caudalímetro de propano: 1~100cm3/min
4.3, caudalímetro de aire: 5~500cm3/min
Todo el rendimiento:
1. resolución de transmitancia de luz: 0.0001%;
2. Rango de medición: 0-100%; Cambio automático al medir.
3. precisión de la medición: ± 3%;
4. el voltaje de trabajo: AC200-240V 50Hz;
5.humedad ambiente: temperatura ambiente -40 °C
6. Entorno de trabajo: Cuando el instrumento está funcionando, se debe evitar la luz directa y no debe haber flujo de aire forzado.
7. Software de medición: Basado en la interfaz operativa de WINDOWS XP, estilo LabVIEW. Muestra las curvas de transmitancia y tiempo. Interfaz en chino e inglés, y proporciona manuales de instrucciones tanto en chino como en inglés. Ver Figura 3
