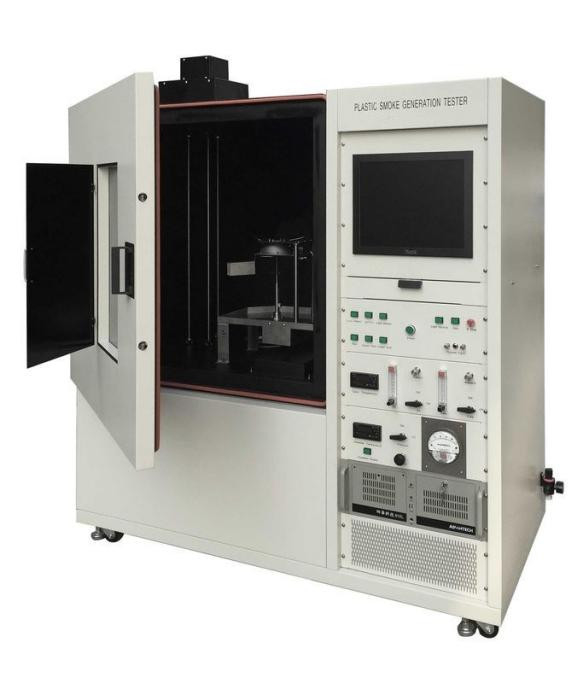

DX8368 Probador de densidad de humo de plástico

1, Cumple con las normas: Cumple con los requisitos de GB8323.2-2008 "Generación de humo de plásticos Parte 2: Método de cámara única para determinar la densidad de humo" e ISO5659.2-2006 "Generación de humo de plástico Parte 2: Método de cámara única para la determinación de la densidad óptica".
2, Ámbito de aplicación: adecuado para medir la densidad óptica específica del humo generado durante la combustión de plásticos, tomando como resultado de ensayo la densidad óptica específica máxima.Se utiliza para evaluar el rendimiento de fumo de los plásticos en condiciones específicas.
El probador de densidad de humo de plástico es un nuevo tipo de equipo de ensayo desarrollado sobre la base de las condiciones técnicas especificadas en la norma GB/8323.2-2008 y ISO5659-2 "Generación de humo de plástico - Parte 2: Método de cámara única para medir la densidad de humo".
3, Parámetros principales: todo el instrumento consta de una cámara de ensayo cerrada, un sistema de medición fotométrico, un cono de radiación, un sistema de combustión, un encendedor, una caja de ensayo, un soporte,con una capacidad de transmisión superior a 50 WEl circuito se desarrolla utilizando un microcontrolador, con un alto contenido técnico y un rendimiento estable.Este instrumento es adecuado para todos los plásticos y también puede utilizarse para la evaluación de otros materiales (como el caucho).Se utiliza ampliamente en fábricas de producción y unidades de investigación y ensayo en las industrias de plásticos y materiales sólidos.
1Caja de ensayo: la puerta de entrada está equipada con una ventana y una sombrilla opaca que puede bloquear el movimiento de la ventana.
La parte inferior de la caja cuadrada está equipada con papel de aluminio a prueba de explosión para evitar la sobrepresión.con una superficie total de 81000 mm2La caja está equipada con un dispositivo interno de regulación de la presión (figura 2).
Ventana de luz: Hay dos ventanas de luz Ø 75 mm en la parte superior e inferior, and a 9W circular electric heater is installed below the light window to ensure the temperature of the upper surface of the light window (50℃~55℃ is suitable) to minimize the smoke concentration on the surfaceLa ventana de luz superior se encuentra en la parte superior de la caja de ensayo y se instala una plataforma óptica de 8 mm de espesor alrededor de la ventana de luz fuera de la caja de ensayo.La plataforma óptica se fija con una barra de metal Ø 15 mm que puede conectar la plataforma fija y la caja de ensayo.
Dimensiones internas: altura 914 mm x anchura 914 mm x profundidad 610 mm
Las dimensiones exteriores: altura 16800 mm, anchura 14500 mm, profundidad 850 mm (esta dimensión es sólo para referencia)
Material: Compuesto por tres capas: capa exterior de placa de acero de 1,5 mm de espesor, horneado electrostático a alta temperatura de pintura blanca, capa media de 60 mm de espesor de asbesto, capa interior de 1.Acero inoxidable USU304 de 2 mm de espesor, pintura negra de cocción electrostática a alta temperatura, fácil de limpiar.
Entrada de aire y salida de escape: la entrada de aire está instalada en la parte superior de la caja de ensayo, con un diámetro de Φ 65 mm, controlada por una válvula de solenoide con brida en estado cerrado y cerrado;El puerto de escape está instalado en la parte inferior izquierda, con un diámetro de Φ 80 mm, controlada por una válvula de solenoide con brida en estado cerrado y cerrado, y equipada con un ventilador de escape.
2Sistema de medición optoelectrónico: compuesto por fuente de alimentación, tubo fotomultiplicador, película transparente amplificadora, obturador, filtro, película transparente neutra, lente, caja oscura del sistema óptico,fuente de luz, y un calentador de ventanas ligero.
Fuente de luz: compuesta por una lámpara incandescente de 6,5 V, un transformador que proporciona energía (entrada 220 V salida 6,5 V) y una resistencia variable.
Instalación: la bombilla se instala en una caja oscura opaca situada en la parte inferior de la caja de ensayo, compuesta por una fuente de luz, una lente convexa, un calentador de ventanas y una ventana óptica.
Actuador de ventana de luz: alimentado por AC220V, rodeado por un alambre de resistencia de 9 W, para garantizar que la temperatura de la superficie de la ventana de luz (50 °C ~ 55 °C) sea adecuada.

Lente convexa: con un diámetro de 51 mm, se ha ajustado y calibrado para formar un anillo con un diámetro de 51 mm sin ningún otro haz de luz fuera del anillo.
Ventana óptica: compuesta por una película transparente sin obstrucción y una caja oscura.
Fotodetector: compuesto por un tubo fotomultiplicador, un filtro de amplificación, un obturador, un filtro, un filtro neutro, una lente convexa, una ventana óptica, etc.
Parámetros del tubo fotomultiplicador: voltaje: 1000 V de corriente continua, fuente de alimentación: entrada 12 V, salida 0-1200 V2 mA
Procesamiento del sistema optoelectrónico: El fotodetector es un tubo fotomultiplicador conectado a una plantilla de números A/D y procesado por un microordenador de amplificación de múltiples etapas.Puede medir continuamente la transmitancia de la densidad óptica correspondiente en el tiempo, que es 5 cantidades de respuesta de sensibilidad espectral, similar a la respuesta del ojo desnudo y corriente oscura por debajo de 0,001 uA.La sensibilidad mínima de un tubo fotomultiplicador puede ser leída al 100% a través de un.5 filtro neutro y un filtro de amplificación ND-2 en la vía óptica.
Filtro de amplificación: ND-2.0 con una transmitancia del 0,95% y temperatura de color de la fuente de luz K=2854.
Puerta de luz: se utiliza para desviar y corregir la transmitancia del 0%.
Filtro: Para compensar el filtro, hay un total de 11 piezas con densidades ópticas que van desde 0,1 a 1,0 y 2.0.
Filtro neutro: ND-0.5, transmitancia 31,7%, una temperatura de color de la fuente de luz K=2854.
Lente convexa: con un diámetro de 51 mm, el haz directo de luz puede enfocarse en un pequeño punto fuerte en la placa transparente entre las cajas oscuras superior e inferior.
Calibración de sistemas ópticos: Detección mediante un filtro neutro con una densidad óptica de 3,0 y una longitud de onda de 550-650 nm.
3Cono de radiación: compuesto por elementos de calefacción con una potencia nominal de 2600 W, capaz de proporcionar una intensidad de radiación de 10 kW/m2 a 50 kW/m2 en el centro de la superficie de la muestra.Cuando se pruebe la irradiación en otras dos posiciones a 25 mm del centro de la muestra, la irradiación en estas dos posiciones no debe ser inferior al 85% de la irradiación en el centro de la muestra.
Calentador de cono de radiación: alimentado por una fuente de alimentación independiente, con una potencia del transformador de aislamiento monofásico de 3000 W. El control de temperatura adopta el control del tiristor con ciclo rápido,que puede estabilizar la temperatura a ± 2 °C.
Medidor de flujo térmico: una superficie plana con un rango de 50 kW/m2 y un diámetro de 10 mm de área de radiación receptora.
4. encendedor: La boquilla del encendedor está compuesta de Φ Hecho de tubo de cobre de apertura de 4,0 mm, la longitud de la llama y la medida horizontal son de 30 mm.
Sistema de suministro de gas:
Fuente de gas: pureza del 95%, gas mezclado de propano y aire, presión de 170 Kpa
Métro de caudal de propano: 1-100 cm3/min
Métro de flujo de aire: 5~500 cm3/min
Rendimiento general:
Resolución de la translucidez: 0,0001%
Rango de medición: 0-100%; cambio automático de marcha durante la medición.
Precisión de medición: ± 3%.
Válvulas de velocidad de rodaje:
Humedad ambiental: temperatura ambiente -40 °C.
Ambiente de trabajo: cuando el instrumento esté en funcionamiento, debe evitar la luz solar directa y no debe haber flujo de aire forzado.
Software de medición: basado en la interfaz operativa de Windows XP y estilo LabVIEW. Muestra la transmitancia frente a la curva de tiempo. Proporciona una interfaz en chino e inglés,así como un manual de instrucciones en chino e inglés.
