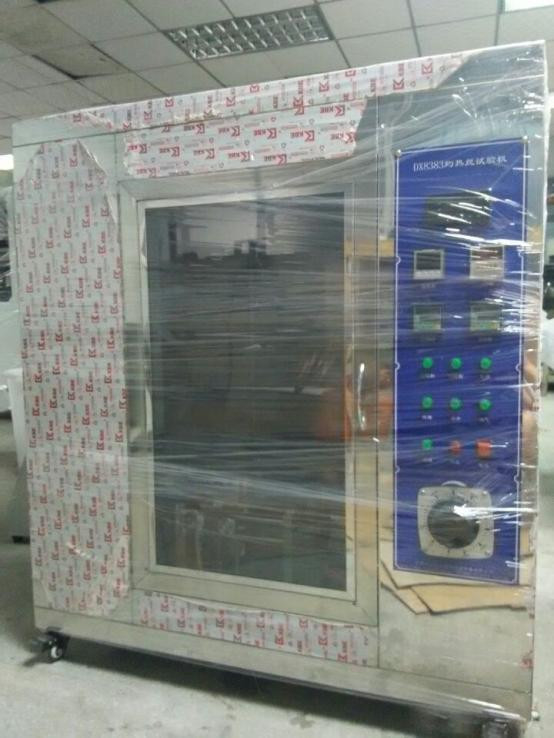

DX8383 Máquina de prueba de alambre caliente con pantalla digital

Introducción: La prueba de alambre caliente se utiliza para probar la estabilidad de los productos electrónicos y eléctricos durante el funcionamiento.Durante el ensayo, debe calentarse a la temperatura especificada por electricidad, de modo que la parte superior del cable caliente entre en contacto con la muestra durante el tiempo requerido, y luego se puede observar y medir su estado.El rango de ensayo depende del procedimiento de ensayo específico.

Ámbito de aplicación: La máquina de ensayo de alambre caliente es principalmente adecuada para realizar ensayos de riesgo de incendio de productos eléctricos, electrónicos, electrodomésticos y sus componentes.simulación de la tensión térmica causada por fuentes de calor o fuentes de encendido, como componentes calientes o resistencias de sobrecarga, en un corto período de tiempoTambién es adecuado para materiales sólidos de aislamiento eléctrico u otros materiales sólidos combustibles.

Conforme a las normas: Diseñado y fabricado de conformidad con los requisitos del "Método de ensayo de alambre brillante" de GB/T5169.10, GB/T5169.13-2006, IEC60695-2-10: el número de unidad de ensayo y el número de unidad de ensayo.2000, GB2099, VDE 0620, GB4706.1, estándares UL817.

Parámetros técnicos:

1- Volumen de la cámara de ensayo: 0,5 m3, profundidad x anchura x altura: 60 x 95 x 90 cm

2Dimensiones de los límites: profundidad x anchura x altura: 61x 120x 105cm

3. alambre incandescente: Un anillo de 4,0 mm de diámetro está hecho de alambre de níquel / cromo

4Dispositivo de medición de temperatura: termoparejo de alambre fino blindado de 0,5 mm, capaz de soportar altas temperaturas de 1050 °C

5. Corriente de calefacción: cuando la temperatura es de 960 °C, la corriente está entre 120~150A

6Aplicar fuerza al ensayo: 0,8 a 1,2 N y limitar la profundidad de prensado a al menos 7 mm.

7. temporizador: temporizador para la duración de la ignición (Ti) y el tiempo de extinción de la llama (Te).

8. alambre incandescente: anillo estándar Ni/Cr (80/20) de 4 mm ± 0,04 mm especialmente diseñado, horizontalmente estacionario;

9. termoparejo: termoparejo tipo K importado de 0,5 mm, con manga blindada resistente al calor a 1100 °C;

10Temperatura de calentamiento eléctrico del cable caliente: 500 °C a 960 °C (se puede preestablecer la pantalla digital), fluctuación de temperatura < 3 °C;

11. presión de la muestra de ensayo para el ensayo con alambre caliente: 1,0 N ± 0,1 N (regulable según la situación real);

12Profundidad máxima de penetración: 7 mm ± 0,5 mm (ajustable según las condiciones reales);

13Velocidad de movimiento de la muestra de ensayo: 10 mm/s~25 mm/s.

14. Nivel de gravedad: los valores preferidos para la duración de la llama de ensayo aplicada (ta) son: 5s, 10s, 20s, 30s, 60s, 120-1s;

15altura de la llama: la altura de la llama de ensayo es de 12 mm;

16Fuente de gas: gas butano (proporcionado por el usuario).

17Material de la caja exterior: acero inoxidable espejo.

Método de ensayo: calentar el anillo de alambre de resistencia estándar a la temperatura especificada y luego hacer que el alambre caliente y la muestra de ensayo entren en contacto con el tapón, el enchufe, el caucho,plástico y otros productos en las condiciones de ensayo.

Método de ensayo correspondiente para la máquina de ensayo de combustión de alambre caliente:

Método de ensayo de inflamabilidad del alambre de combustión para productos terminados (CEI 60695-2-11:2000/GB/T 5169.11-2006)

Método de ensayo de inflamabilidad de los materiales con alambre de combustión (CEI 60695-2-12:2000/GB/T 5169.12-2006)

Método de ensayo para el rendimiento de ignición de los materiales mediante alambre caliente (CEI 60695-2-13:2000/GB/T 5169.13-2006)

Indice de inflamabilidad GWFI, GWFI - Indice de inflamabilidad del alambre brillante

La temperatura máxima de ensayo de una muestra de ensayo con un espesor especificado en tres ensayos consecutivos deberá cumplir una de las siguientes condiciones:

a) Dentro de los 30 segundos siguientes a la extracción del alambre caliente, la llama o el calor de la muestra de ensayo se extinguirán y el papel de embalaje colocado debajo de la muestra de ensayo no se encenderá;

b) La muestra de ensayo no se encendió.

GWIT, GWIT - Temperatura de encendido del alambre incandescente

A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).

Requisitos para las muestras: El Laboratorio de Materiales SGS tiene los siguientes requisitos para los ensayos de muestras:

La muestra debe tener una porción plana de tamaño fijo suficientemente grande y el plano de ensayo debe mantenerse en posición vertical durante el ensayo.

Las muestras de ensayo pueden realizarse de varias maneras:

El moldeado por compresión, el moldeado por inyección o la fundición, o el corte de piezas terminadas, como la chapa de metal con una superficie suficientemente grande.

Las dimensiones de la parte plana deben ser: longitud: ≥ 60 mm, anchura (dentro del dispositivo): ≥ 60 mm.

De acuerdo con los requisitos de este experimento, la evaluación de la inflamabilidad requiere generalmente un conjunto de 10 muestras de ensayo.
