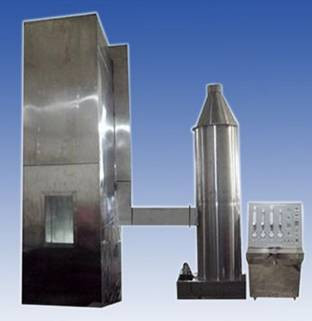

DX8349 Probador de combustión del paquete de cables y alambres

Aplicación:Se utiliza para evaluar la capacidad de los cables o cables ópticos montados verticalmente para inhibir la propagación vertical de las llamas en condiciones especificadas,y el proceso de uso debe cooperar con las torres de eliminación de polvo de humoLa máquina completa está compuesta por varias partes, como una cámara de ensayo, una fuente de aire, una escalera de acero, un sistema de purificación de emisiones y una fuente de ignición.

Se ajusta a la norma:de conformidad con GB/T18380.31-2008, IEC60332-3-10-2018 "Ensayo de combustión de cables y cables ópticos en condiciones de llama, parte 31:Dispositivo de ensayo de propagación vertical de la llama de alambre y cable montado verticalmente puede cumplir los requisitos de GB/T18380..32-2008/CEI60332-3-21:2000 Prueba de llama de cables y cables ópticos en condiciones de llama Parte 32: Prueba de propagación vertical de la llama de cables y cables agrupados instalados verticalmenteA. NoClase F/R", GB/T18380.33-2008/IEC60332-3-22:2000 "Ensayo de combustión por llama de cables y cables ópticos en condiciones de llama Parte 33:Prueba de propagación vertical de la llama de cables y alambres montados en forma vertical - Clase A", GB/T18380.35-2008/IEC60332-3-24:2000 Prueba de llama de cables y cables ópticos en condiciones de llama Parte 35: Prueba de propagación vertical de llama de cables y cables agrupados montados verticalmente CategoríaC. Las" GB/T18380.36-2008/IEC60332-3-25:2000"Ensayo en llamas de cables y cables ópticos en condiciones de llama Parte 36: Ensayos de propagación de llama de cables y cables agrupados montados verticalmenteD"No puedo creerlo.

Parámetros técnicos:

• La cámara de ensayo: el dispositivo experimental debe ser una cámara autoportante con una anchura de (1000±100) mm, una profundidad de (2000±100) mm y una altura de (4000±100) mm.La pared trasera y ambos lados de la cámara de ensayo deben estar hechos con un coeficiente de transferencia de calor de aproximadamente 0.7W?m-2? K-1 aislamiento térmico, placa de acero inoxidable USU304 de 1,5 mm de espesor, placa de acero inoxidable USU304 de 1,5 mm de espesor, fibra mineral de aislamiento de 65 mm de espesor en el centro, placa de acero inoxidable USU304 de 1,5 mm de espesor en el exterior

2Fuente de aire:

La entrada de aire está equipada con un anemómetro digital de velocidad del aire, y el caudal de gas del aire es (5000±500) L/min.

Una vez finalizado el ensayo: si la muestra sigue ardiendo durante una hora después de haber apagado el fuego, se dispondrá de una alarma y de un dispositivo para detener la combustión por la lluvia.

3. Tipo de escalera de acero: de ancho (500±5) mm escalera de acero estándar (800±10) mm escalera de acero de ancho USU304 acero redondo inoxidable

4Dispositivo de depuración de descargas:

La parte superior de la cámara de ensayo está equipada con un anemómetro digital para garantizar que el caudal del viento sea inferior a 8 M/S, lo que no afectará al caudal de aire en la cámara de ensayo.

Dispositivo de recogida y lavado de humo: acero inoxidable SUS304, diámetro 800 mm, altura 3500 mm.

Fuente de encendido

1Tipo: La fuente de ignición debe incluir una o dos bombillas de gas propano con cinturón y sus medidores de caudal de apoyo y mezcladores de venturi.La superficie del fuego debe ser perforada con 242 placas metálicas planas con un diámetro de 1.32 mm, la distancia central de estos agujeros es de 3,2 mm, y están escalonados en tres filas, cada fila es de 81, 80 y 81, distribuidos en un rango de 257×4,5 mm de tamaño nominal.una fila de pequeños agujeros se cortan en cada lado del lanzallamasCada soplador debe estar equipado con un dispositivo preciso para controlar la velocidad de entrada de propano y aire.Se pueden utilizar rotómetros o medidores de caudal de masa

2. El soplador en la fuente de ignición debe colocarse horizontalmente, a (75±5) mm de la superficie frontal de la muestra de cable, (600±5) mm de la parte inferior de la cámara de ensayo,y simétrico con el eje de la escalera de aceroEl punto de ignición del soplador debe estar situado en el centro entre los dos peldaños de la escalera de acero y a al menos 500 mm del extremo inferior de la muestra.
