Precisión DX8383 Máquina de ensayo de alambre caliente para productos eléctricos

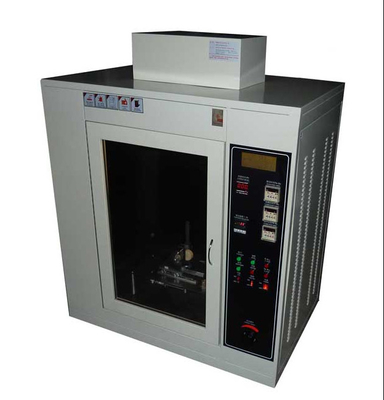

DX8383 Máquina de ensayo de alambre caliente

IntroducciónEl cable caliente en sí es en realidad un anillo de alambre de resistencia de especificación fija. Durante la prueba, debe calentarse a la temperatura especificada por electricidad,para que la parte superior del alambre caliente entre en contacto con la muestra durante el tiempo requeridoEl rango de ensayo depende del procedimiento de ensayo específico.
Aplicación:La máquina de ensayo de alambre caliente es principalmente adecuada para realizar ensayos de riesgo de incendio de productos eléctricos, electrónicos, electrodomésticos y sus componentes,simulación de la tensión térmica causada por fuentes de calor o fuentes de encendido, como componentes calientes o resistencias de sobrecarga, en un corto período de tiempoTambién es adecuado para materiales sólidos de aislamiento eléctrico u otros materiales sólidos combustibles.
Conforme a las normas:Diseñado y fabricado de conformidad con los requisitos del "Método de ensayo de alambre resplandeciente" de GB/T5169.10, GB/T5169.13-2006, IEC60695-2-10: el número de unidad de ensayo y el número de unidad de ensayo.2000, GB2099, VDE 0620, GB4706.1, estándares UL817.
Parámetros técnicos:
1- Volumen de la cámara de ensayo: 0,5 m3, profundidad x anchura x altura: 60 x 95 x 90 cm
2Dimensiones de los límites: profundidad x anchura x altura: 61x 120x 105cm
3. alambre incandescente: Un anillo de 4,0 mm de diámetro está hecho de alambre de níquel / cromo
4Dispositivo de medición de temperatura: termoparejo de alambre fino blindado de 0,5 mm, capaz de soportar altas temperaturas de 1050 °C
5. Corriente de calefacción: cuando la temperatura es de 960 °C, la corriente está entre 120~150A
6Aplicar fuerza al ensayo: 0,8 a 1,2 N y limitar la profundidad de prensado a al menos 7 mm.
7. temporizador: temporizador para la duración de la ignición (Ti) y el tiempo de extinción de la llama (Te).
8. alambre incandescente: anillo estándar Ni/Cr (80/20) de 4 mm ± 0,04 mm especialmente diseñado, horizontalmente estacionario;
9. termoparejo: termoparejo tipo K importado de 0,5 mm, con manga blindada resistente al calor a 1100 °C;
10Temperatura de calentamiento eléctrico del cable caliente: 500 °C a 960 °C (se puede preestablecer la pantalla digital), fluctuación de temperatura < 3 °C;
11. presión de la muestra de ensayo para el ensayo con alambre caliente: 1,0 N ± 0,1 N (regulable según la situación real);
12Profundidad máxima de penetración: 7 mm ± 0,5 mm (ajustable según las condiciones reales);
13Velocidad de movimiento de la muestra de ensayo: 10 mm/s~25 mm/s.
14. Nivel de gravedad: los valores preferidos para la duración de la llama de ensayo aplicada (ta) son: 5s, 10s, 20s, 30s, 60s, 120-1s;
15altura de la llama: la altura de la llama de ensayo es de 12 mm;
16Fuente de gas: gas butano (proporcionado por el usuario).
17Material de la caja exterior: acero inoxidable espejo.
Método de ensayo:Calentar el anillo de alambre de resistencia estándar a la temperatura especificada y luego hacer que el alambre caliente y la muestra de ensayo entren en contacto con el tapón, el enchufe, el caucho, el plástico y otros productos en las condiciones de ensayo.
Método de ensayo correspondiente para la máquina de ensayo de combustión de alambre caliente:
Método de ensayo de inflamabilidad del alambre de combustión para productos terminados (CEI 60695-2-11:2000/GB/T 5169.11-2006)
Método de ensayo de inflamabilidad de los materiales con alambre de combustión (CEI 60695-2-12:2000/GB/T 5169.12-2006)
Método de ensayo para el rendimiento de ignición de los materiales mediante alambre caliente (CEI 60695-2-13:2000/GB/T 5169.13-2006)
Indice de inflamabilidad GWFI, GWFI - Indice de inflamabilidad del alambre brillante
La temperatura máxima de ensayo de una muestra de ensayo con un espesor especificado en tres ensayos consecutivos deberá cumplir una de las siguientes condiciones:
a) Dentro de los 30 segundos siguientes a la extracción del alambre caliente, la llama o el calor de la muestra de ensayo se extinguirán y el papel de embalaje colocado debajo de la muestra de ensayo no se encenderá;
b) La muestra de ensayo no se encendió.
GWIT, GWIT - Temperatura de encendido del alambre incandescente
A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).
Requisitos para las muestras: El Laboratorio de Materiales SGS tiene los siguientes requisitos para los ensayos de muestras:
La muestra debe tener una porción plana de tamaño fijo suficientemente grande y el plano de ensayo debe mantenerse en posición vertical durante el ensayo.
Las muestras de ensayo pueden prepararse de varias maneras:
El moldeado por compresión, el moldeado por inyección o la fundición, o el corte de piezas terminadas, como la chapa de metal con una superficie suficientemente grande.
Las dimensiones de la parte plana deben ser: longitud: ≥ 60 mm, anchura (dentro del dispositivo): ≥ 60 mm.
De acuerdo con los requisitos de este experimento, la evaluación de la inflamabilidad requiere generalmente un conjunto de 10 muestras de ensayo.
nivel de gravedad
1El índice de inflamabilidad del alambre brillante (GWFI) debe seleccionarse a partir de las siguientes temperaturas de ensayo:
Temperatura de ensayo/°C: 550/600/650/700/750/800/850/900/960
2La temperatura de encendido del alambre caliente (GWIT) debe seleccionarse de las temperaturas de ensayo siguientes:
Temperatura de ensayo/°C: 500/550/600/650/700/750/800/850/900/960
Evaluación de los resultados:
1. Evaluación de los resultados del índice de inflamabilidad del alambre brillante (GWFI)
Si la muestra de ensayo no se inflama o cumple las dos condiciones siguientes, se considerará que ha superado este ensayo.
a) Si la llama o el alambre de encendido de la muestra de ensayo se extingue en un plazo de 30 segundos después de haber retirado el alambre de encendido
b) El papel de embalaje no se encendió
Si una o ambas condiciones anteriores no se cumplen, se elegirá una temperatura de ensayo más baja y se repetirá el ensayo con una nueva muestra de ensayo.
Si ambas condiciones se cumplen simultáneamente, se seleccionará una temperatura de ensayo superior y se repetirá el ensayo con una nueva muestra de ensayo.
El ensayo se repetirá a la temperatura de ensayo más alta cuando la muestra de ensayo cumpla las condiciones a) y b).
Determinar la temperatura máxima de ensayo que satisfaga las condiciones a) y b) para tres ensayos consecutivos en GWFI.
2Evaluación de los resultados de la temperatura de encendido del alambre incandescente (GWIT)
Se determinará la temperatura de ignición de la muestra de ensayo durante la aplicación del alambre caliente. and the test temperature that is 25K (30K between 900 ℃ and 960 ℃) higher than the highest temperature at the top of the hot wire that did not ignite the test sample in three consecutive tests should be recorded as GWIT
Precauciones para el uso de la máquina de ensayo de alambre caliente:
1El usuario de la máquina de ensayo de alambre caliente debe mantener una fuente de alimentación estable, de lo contrario las fluctuaciones excesivas de voltaje pueden afectar a los cambios de temperatura.
2Los termopares sólo se utilizan para calibrar la temperatura en los experimentos. Después de la calibración, marcarlos en el amperiómetro para la próxima prueba. Cuando la temperatura baja a temperatura ambiente, el térmico se coloca en el campo de control.Remueva cuidadosamente el termoparejo del cable caliente y comience el experimento.
3. El cable caliente no debe funcionar durante mucho tiempo a altas temperaturas para evitar acortar la vida útil del termoparejo.La corriente debe ser reducida de manera oportuna y la energía debe ser cortada.
4Después de cada ensayo, la cámara de combustión debe limpiarse con la energía apagada y se debe tener cuidado de no chocar con termopares y cables calientes.
5Una vez finalizado el experimento, los usuarios pueden utilizar el ventilador de escape para expulsar los gases de escape generados durante la combustión.pero no encienda el ventilador durante el experimento para evitar afectar los resultados del ensayo.
6Si se requiere mantenimiento, especialmente para el reemplazo del alambre caliente, se debe prestar atención a volver a apretar los tornillos que se han manipulado,De lo contrario, un mal contacto afectará el circuito de corriente y generará una temperatura alta en la interfazDespués de reemplazar las piezas, los usuarios deben apretar todos los tornillos.
7. La máquina de prueba de alambre caliente tiene una función de protección contra sobre temperatura. Cuando se alcanza la temperatura establecida, el circuito de calefacción se desconectará automáticamente.la temperatura preestablecida no podrá ser inferior a la temperatura normal de funcionamiento, de lo contrario no puede funcionar normalmente
Especificaciones experimentales:
1Objetivo: Estandarizar el funcionamiento, el mantenimiento y el mantenimiento del probador de alambre caliente y garantizar su funcionamiento normal.
2- Ámbito de aplicación: adecuado para ensayos de resistencia a la llama de piezas de plástico para diversos productos
3. Norma de referencia: de acuerdo con los requisitos de ensayo de las cláusulas pertinentes de la norma GB/T5169.Norma 10-2008 "Métodos de ensayo básicos para alambre incandescente/alambre incandescente - Dispositivos de alambre incandescente y métodos de ensayo generales";
Mantenimiento y precauciones del instrumento:
1Cada semana, el mantenimiento y la gestión de los instrumentos, así como los controles operativos de las funciones clave de ajuste relacionados, deben llevarse a cabo, y los registros deben mantenerse.
2El probador debe tener una fuente de alimentación estable, de lo contrario las fluctuaciones de voltaje pueden afectar a los cambios de temperatura.
3Cuando realizamos experimentos, debemos adoptar un método de aumento y disminución lenta de la temperatura.Debemos hacerlo despacio y no aumentar la temperatura demasiado a la vez.¡De esta manera, el tiempo de uso será más largo, y la corriente se debe aumentar gradualmente. No lo aumente a 90 o más.Aumentar 30-40A a la vez es básicamente estable.También reducir lentamente la corriente y no caer a cero a la vez. La rápida expansión y contracción térmica puede causar daños a los cables de calefacción en forma de U y los termopares de alambre incandescente. Estos daños son irreparables. Una vez dañado, debe recomprarse
4. El cable caliente no debe funcionar durante mucho tiempo a altas temperaturas para evitar acortar la vida útil del termoparejo.La corriente debe ser reducida de manera oportuna y la energía debe ser cortada.
5Después de cada experimento, la cámara de combustión debe limpiarse en condiciones de apagado y se debe tener cuidado de no tocar el par térmico y el cable de combustión.
6Si se requiere mantenimiento, especialmente para reemplazar el alambre caliente, es importante apretar los tornillos que se han manipulado.De lo contrario, un mal contacto afectará el circuito de corriente y generará altas temperaturas de interfazDespués de reemplazar las piezas, los usuarios deben apretar todos los tornillos.
