DX8427A Máquina de prueba de envejecimiento de corona AC/DC

DX8427A Máquina de prueba de envejecimiento de corona AC/DC

Análisis experimental del envejecimiento de corona de caucho de silicona, investigación sobre las características de envejecimiento de corona AC/DC, material aislante compuesto, equipo experimental de envejecimiento de corona,Material de aislamiento orgánico sistema de prueba de envejecimiento de corona, sistema de caja de pruebas de envejecimiento de corona,

Descripción general del equipo:

Adecuado para instituciones de investigación científica, el sistema de prueba de resistencia al envejecimiento de corona desarrollado con material de aislamiento sólido puede lograr diferentes condiciones de prueba de corona,y pueden realizar pruebas de corona en 5 muestras simultáneamente.Al mismo tiempo, el sistema también se puede utilizar para la prueba de resistencia al voltaje de materiales de aislamiento sólidos contra la descarga de corona.Puede llevar a cabo investigaciones experimentales sistemáticas sobre el fenómeno de envejecimiento de la corona del caucho de silicona HTV en diferentes condicionesAl mismo tiempo, se espera que el desarrollo de este sistema proporcione una plataforma de prueba estándar para la investigación nacional sobre la resistencia al envejecimiento de corona de los materiales de aislamiento sólido.que ayudará a llevar a cabo investigaciones sobre las características de resistencia al envejecimiento de corona de varios materiales de aislamiento sólido.

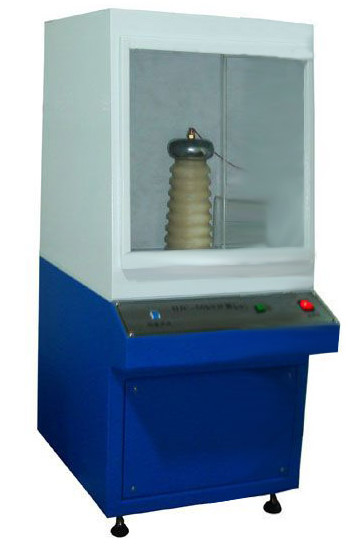

Principales componentes:1) Dispositivo de generación de corona, 2) Sistema de medición, 3) Sistema de protección, 4) Sistema de control y monitoreo ambiental.El dispositivo real del sistema de prueba de resistencia al envejecimiento de corona para materiales aislantes sólidos se muestra en la Figura 1

Normas de referencia de los equipos:

Se recomienda consultar el estándar de ensayo estadounidense ASTM D2275-14 "Método de ensayo estándar para la resistencia a la tensión superficial de los materiales sólidos de aislamiento eléctrico a la descarga parcial (Corona) ".

Parámetros técnicos:

(1) Dispositivo de generación de corona:

1Utilizando el transformador de prueba libre de corona de frecuencia de potencia YDT-5/50, rango de voltaje: 0-50KV

2. El regulador de voltaje vuelve automáticamente a cero después de dispararse;

3. cierre de la posición cero, con aumento y disminución automáticos de tensión;

4. Protector de fugas importado, protección fiable de la seguridad personal;

5. Protección contra sobrecorrientes, umbrales y otras funciones de protección de la seguridad;

6. Display de voltaje y corriente, precisión de medición ± 0,2%, tensión de ruptura mantenida;

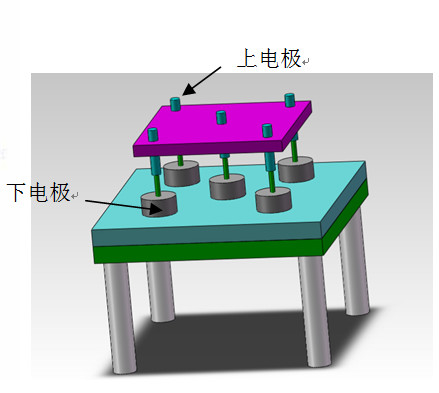

7. Electrodo experimental: El electrodo adopta el modo de placa de aguja tradicional para simular la descarga de corona de punta en el campo. Un electrodo de aguja de acero inoxidable con un radio de curvatura de 0.2 mm se utiliza como el electrodo superior, y se utiliza un electrodo de placa de cobre como electrodo inferior con un diámetro de 30 mm. El sistema de electrodos completo consta de 5 juegos de electrodos de placa de aguja,como se muestra en la figura 3 (condensadores sumergidos en aceite de alto voltaje)

8. Espacio entre electrodos: 100 mm

9Número de electrodos: 5

10La distancia entre el electrodo de punta de aguja y la muestra es ajustable, con una distancia ajustable de 15 mm.

11Capacidad nominal del transformador de alto voltaje: 5 KVA;

12. tensión nominal de entrada/salida: 200V/50KV;

13. Corriente nominal de entrada/salida: 20A/0,04A;

14Sistema de control: Adopción del control del PLC de Siemens

15. Cinco opciones de velocidad para el refuerzo: 5V, 50V, 100V, 500V, 1000, 2000V se puede establecer arbitrariamente;

16. Equipado con funciones de protección contra fugas, sobrecargas, cortocircuitos, averías y alta tensión;

17. Componentes del instrumento: compuesto por un regulador de voltaje eléctrico de contacto, caja de control, resistencia protectora y caja de electrodos;

18Este dispositivo puede realizar el envejecimiento de corona, ruptura de voltaje, y soportar pruebas de voltaje simultáneamente;

19- Descomposición de tensión equipada con electrodos de acero inoxidable de grado 25 y grado 75 y un conjunto de bancos de ensayo de alta temperatura

20La prueba de envejecimiento de corona está equipada con 5 conjuntos de electrodos de aguja, electrodos de placa de cobre y un conjunto de racks de muestra de envejecimiento de corona.

21Un conjunto de software de prueba profesional

22. Un conjunto de ordenadores de marca equipados con una impresora:

(2) Dispositivos de control ambiental

1Sensor de temperatura: usando el sensor de alta precisión P-T-100 de Taiwán

2Método de control de temperatura y humedad: Método de control de temperatura y humedad equilibrado (BTHC) PID Ajuste inteligente

3. el rango de temperatura: -10 °C ~ 150 °C puede ajustarse

4. Rango de humedad 20-98% RH

5. Precisión de control de temperatura y humedad: ± 0,2 °C; ± 2,5% RH

6Uniformidad dentro de la cámara de temperatura y humedad: ± 0,5 °C ± 0,2 °C; ± 4,0% RH

7. Precisión de resolución del controlador: ± 0,01% °C; ± 1% R.H.

8. velocidad de calentamiento: ≥ 2,5 °C/min

9- Velocidad de enfriamiento: media de 1 °C/minuto

10. Desviación de temperatura: ≤ ± 0,5 °C a -10 ~ + 99 °C, ≤ ± 1,0 °C a 100 ~ + 150 °C

11. Desviación de la humedad ± 2,5% RH (> 75% RH), ± 4,0% RH (≤ 75% RH)

12Material de la cáscara exterior de la placa de acero laminada en frío de alta calidad, pintura de horneado electrostática a alta temperatura material de la caja interior, placa de acero inoxidable (SUS304)

13Material aislante térmico: espuma de poliuretano de alta densidad + fibra de vidrio

14La ventana de observación es una ventana de vidrio de vacío de tres capas.

15Iluminación dentro de la caja: equipo de iluminación de proyección de gran angular, puertas de doble capa con puertas selladas

16Tamaño del espacio dentro de la caja de ensayo: 500 * 500 * 600 mm

17El tratamiento de aislamiento se aplicará a las paredes interiores de la sala de ensayo, con un nivel de resistencia de voltaje de 50 KV.

(3) Dimensiones de la máquina de prueba de corona de envejecimiento AC/DC:

Tamaño del dispositivo de generación de corona: 850 * 740 * 1500 mm;

tamaño del dispositivo de control ambiental: 700 * 1100 * 1700 mm;

(4) Sistema de adquisición de datos para la máquina de prueba de corona de envejecimiento AC/DC

1Utilizando la tarjeta de adquisición de datos de alta precisión PCI de 16 bits de Advantech, el rango de voltaje de la señal de entrada es de ± 5V o ± 10V, y la velocidad de muestreo es de 3 ms/s.Puede recoger simultáneamente múltiples señales de corriente y voltaje de corona, y enviar los resultados de las mediciones a la computadora para su procesamiento.

2La interfaz de software LabView amigable puede mostrar la forma de onda del voltaje de corona; puede mostrar la cantidad de carga de los ciclos positivos y negativos de la corriente de descarga de corona,así como la tendencia de la energía de descarga en el tiempo.

3Después del experimento, los datos de ensayo se pueden generar en un informe y imprimir o guardar.

(5) Accesorios principales de la máquina de ensayo de envejecimiento de corona AC/DC

1. 1 generador de corona

2. 1 dispositivo de control ambiental

3Una computadora de marca.

4Un conjunto de software de recogida profesional

5Pon una.
