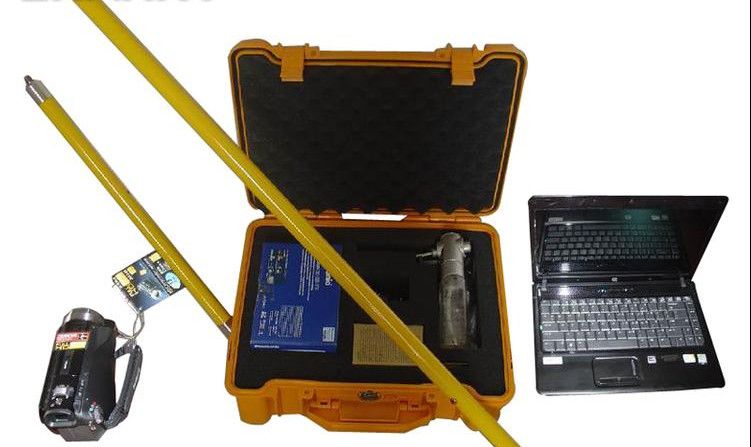

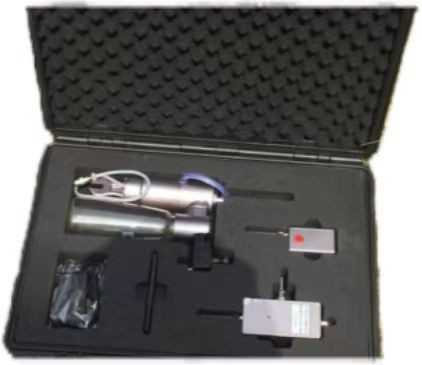

DX8436 Dispositivo de ensayo de hidrofobidad del aislante compuesto

DX8436 Dispositivo de ensayo de hidrofobidad del aislante compuesto

1Ámbito de aplicación:

El instrumento de detección en vivo de la hidrofobía del aislante compuesto es un nuevo producto para la detección en línea de la hidrofobía del aislante.Apto para la detección en línea del estado de hidrofobidad de aislantes compuestos en líneas de transmisión con niveles de voltaje de 110 kV o más, así como para experimentos de ensayo de hidrofobidad e inspecciones de fábrica de varios aislantes compuestos y caucho de silicona.También es adecuado para ensayos de hidrofobia de materiales de revestimiento RTV para aislantes magnéticos.

2,Principio de detección:

Determinar el estado de hidrofobidad de los aislantes compuestos basándose en el método de clasificación por rociado de agua del Instituto Sueco de Investigación de la Transmisión (STRI).Basado en tecnología avanzada de procesamiento de imágenes digitales, el estado de hidrofobidad de los aislantes compuestos se juzga objetivamente mediante la extracción de información de escala de grises, como la entropía de la información, la tasa de semilla, la media de amplitud espectral,coeficiente de forma y porcentaje de superficie de gotas de agua o rastros de agua de las imágenes hidrófobas.

3,Conforme a las normas:

Compliant with IEC 62073_ TS 62073-2016 "Guidelines for Measuring the Surface Wettability of Insulators" and DL/T864-201 "Guidelines for the Use of Composite Insulators for AC Overhead Lines with a nominal voltage higher than 1000V" test standard requirements.

4,Función del producto:

Detección en vivo de la hidrofobía de varios aislantes compuestos

Prueba de la hidrofobidad del caucho de silicona y de los materiales de pulverización de RTV

Análisis automático y preciso de los niveles de hidrofobía

Registro de varios datos y gráficos para cada detección

Es posible consultar los registros de inspección de cada vez y cadena de aislantes

Determinar automáticamente la tendencia de desarrollo de la hidrofobía

Análisis y evaluación de la resistencia a la inundación por contaminación y del rendimiento de inundación por humedad

Proporcionar una base científica para el mantenimiento y la selección

5, Características del producto:

Usando el método de clasificación por rociado de agua (método de clasificación HC)

Detección en línea, no implica interrupción de la energía

El dispositivo es compacto, fácil de llevar y conveniente para operaciones en el campo

Combinando la experiencia con el juicio científico

Funcionamiento sencillo y juicio preciso

Alto rendimiento de seguridad eléctrica
