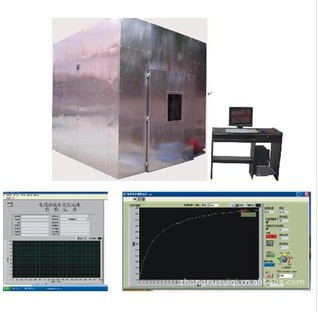

DX8330 Máquina de prueba de densidad de humo de alambre y cable

DX8330NoMáquina de ensayo de densidad de humo de los tubos y cables

Ámbito de aplicación:Se utiliza principalmente para determinar la concentración de humo liberado por cables y cables ópticos durante la combustión en condiciones específicas.

Cumplimiento de las normas:Cumplir con los requisitos de las normas de ensayo GB/T17651.1-1998 e IEC61034-1-2 "Medida de la densidad de humo de cables y cables ópticos en condiciones específicas de combustión".

Principales características:Esta máquina de ensayo requiere conocimientos profesionales en aspectos mecánicos, ópticos y electrónicos.con ventajas tales como una estructura razonable, un rendimiento estable y una fácil operación; interfaz operativa de Windows XP, estilo LabVIEW y un mecanismo de seguridad completo.Los resultados de las mediciones se muestran en tiempo real y se dibuja dinámicamente una curva perfecta.Los datos se pueden guardar, recuperar e imprimir de forma permanente, y los informes se pueden imprimir directamente.

Principio: El sistema óptico de medición de la densidad de humo para cables de combustión o cables ópticos en condiciones específicas consta de una fuente de luz, un receptor de fotocélulas de silicio y un sistema informático.La luz generada por la fuente de luz pasa a través de 3m × 3m × 3m densidad de humo del laboratorio forma un haz uniforme de luz con un diámetro de 1.5 ± 0,1 m en la pared opuesta a la fuente de luz, y una fotocélula instalada en el centro del haz detecta la intensidad del haz de la fuente de luz.Cuando se genere una gran cantidad de humo en la cámara de combustión debido a la combustión de cables u cables ópticosEl humo absorbe una parte de la energía fotoeléctrica, debilitando la intensidad del haz de la fotocélula de silicio.se puede calcular la transmitancia Tt con una respuesta lineal relativa al 100% inicial.

Cámara de combustión:Toda la cámara de combustión cúbica está fijada en un soporte cuadrado con acero inoxidable SUS304 de 1,5 mm de espesor.

Tamaño de la cámara de combustión:3M x 3M x 3M, con un total de 27 metros cúbicos. Puede ser una estructura de pared de ladrillo o una estructura de placa de acero, elegida por el cliente;

Estructura del equipo:Hay una ventana de observación de vidrio en la parte delantera y una ventana de sellado transparente de 100 mm x 100 mm está instalada en las paredes opuestas a ambos lados,que permita el paso del haz de luz del dispositivo de medición de luz horizontalLa altura del centro de la ventana de sellado desde el suelo es de 2150 mm. Hay varios orificios de ventilación en la parte inferior, con orificios de ventilación de 100x500 mm (50 centímetros cuadrados).La parte inferior está equipada con seis ruedas y la parte superior de las seis ruedas está equipada con ventiladores de escape.

Sistema de medición óptica:

Fuente de luz: lámpara halógena de cuarzo importada, potencia nominal: 100W, voltaje nominal: 12V, retorno de luz nominal: 2000-3000Lm

Receptor:Se trata de una fotocélula de silicio con una transmitancia luminosa del 0% que indica que no pasa luz, y una transmitancia luminosa del 100% que indica que pasa luz completa sin obstrucción.La respuesta espectral se corresponde con el espectrofotómetro del Comité Internacional de Iluminación (CIE).

Instalación:Instalar en un extremo de una tubería de 150 cm de largo con una ventana a prueba de polvo en el otro extremo.

Una transmitancia luminosa del 0% indica que no pasa luz, mientras que una transmitancia luminosa del 100% indica que pasa luz completa sin obstrucción.

Fuente de ignición estándar: la fuente de ignición es 1.0L de alcohol. Configuración: etanol 90%, metanol 4%, agua 6%

bandeja de alcohol (barco de combustión): hecha de acero inoxidable con un grosor de 1,0 mm, con una superficie inferior de 210x110 mm, una superficie superior de 240x140 mm y una altura de 80 mm,

Posición de la instalación:La altura de la bandeja de alcohol desde el suelo es de 100 mm, lo que permite la circulación del aire.

Mezcla de humo:El eje del ventilador está a 250 mm sobre el suelo, 500 mm sobre la pared, y el volumen de aire es de 7 metros cúbicos por minuto.Durante el experimento, el aire fue soplado horizontalmente por un ventilador.

Prueba en blanco: el objetivo es ajustar la temperatura dentro de la cámara de combustión para alcanzar la temperatura especificada,y quemar la lámpara de alcohol para alcanzar una temperatura de 25 ± 5 °C en la cámara de combustión..

Dispositivo de medición de temperatura: se instala un sensor de temperatura a una altura de 1,5 metros del suelo y 0,5 metros de la pared interior de la puerta.

Accesorios aleatorios: incluido un conjunto de software de medición de la transmitancia que puede emitir curvas e informes.

Incluye una computadora y una impresora cada una: La computadora está equipada con la marca Lenovo como sigue: CPU: E4300 Tarjeta principal: Asus P5KPL Memoria: Kingston 2G Display de disco duro 160G: unidad LCD de 15 pulgadasEl DVD de Samsung; Incluido el sistema de escape de humo de acero inoxidable (usando un escape de humo fuerte y un control de interruptor eléctrico como se muestra en la figura)

Dimensiones reservadas sugeridas para colocar este instrumento en el laboratorio: altura 4,5 m x profundidad 4 m X longitud 6 m

Requisito de temperatura ambiente del laboratorio: 25±5°C

Condiciones ambientales de uso: suelo plano, buena ventilación, libre de gases y polvo inflamables, explosivos y corrosivos; no hay una fuente de radiación electromagnética fuerte cerca;Deje un espacio de mantenimiento adecuado alrededor del equipo.

Temperatura: entre 5°C y 30°C.

Presión del aire: 86-106 kPa.

Fuente de alimentación: AC220V/50HZ.

El rango de fluctuación permitida de la tensión: 380 V ± 10%.

Rango de fluctuación de frecuencia permitido: 50 Hz ± 1%.

Los usuarios deben configurar los interruptores de aire y de energía de capacidad correspondiente para el equipo en el sitio de instalación.y este interruptor debe ser independiente y dedicado para el uso de este equipo.

Cuando el equipo no esté funcionando, la temperatura ambiente debe mantenerse entre 0 y 45 °C.

1. Dispositivo de medición óptico:

A. Lámpara halógena de cuarzo importada con fuente de luz: potencia nominal: 100 W, voltaje nominal: 12 V, retorno de luz nominal: 2000-2000-

3 000 Lm

B. Receptor: Se trata de una fotocélula de silicio con una transmitancia luminosa del 0% que indica que no pasa luz.y una transmitancia luminosa del 100% que indica el paso completo de la luz sin obstrucción.

2Fuente de encendido estándar:

A. La fuente de ignición es 1.0L de alcohol

B. bandeja de alcohol: hecha de acero inoxidable, con una superficie inferior de 210110 mm, una superficie superior de 240140 mm y una altura de 80 mm hecha de vidrio de cuarzo,

3Mezcla de humo: se utiliza un ventilador de escritorio para distribuir uniformemente el humo en la cámara de combustión.

4. Ensayos en blanco: lámpara de fuego con alcohol para alcanzar una temperatura de 25 ± 5 °C en la cámara de combustión.

5Dispositivo de medición de temperatura: se instala un sensor de temperatura a una altura de 1,5 metros del suelo y 0,5 metros de la pared interior de la puerta.

6Se incluye un conjunto de software de medición de la transmitancia, que puede emitir curvas e informes.

7Incluido un ordenador (impresora de auto-aprovisionamiento)
