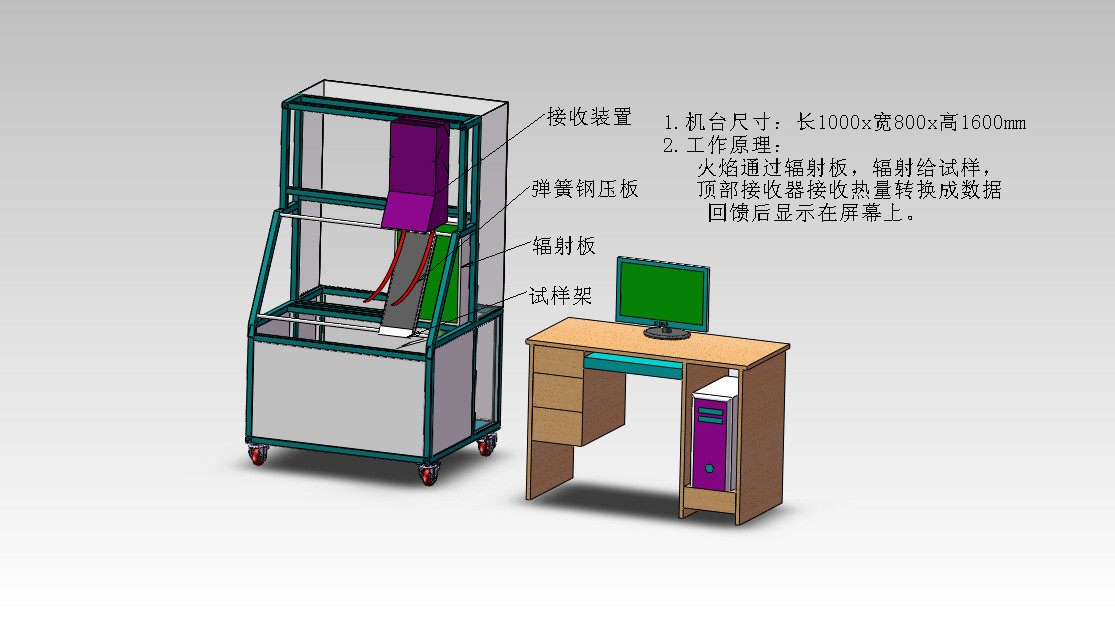

DX8335A Probador de propagación de llama de placa de radiación

Introducción del producto:

El probador de propagación de la llama del panel radiante se utiliza para probar la inflamabilidad de los materiales de la superficie del edificio (ASTM E162) y los plásticos de espuma (ASTM D3675) mediante el uso de un panel radiante térmico de gas.El índice de propagación de la llama (IS) está determinado por factores como la propagación de la llama y la disipación del calor.Es un parámetro necesario en muchos estándares industriales, especialmente para el transporte público (trenes y autobuses).

Norma de referencia:

Método de ensayo estándar ASTM E 162 para la inflamabilidad superficial de materiales que utilizan energía térmica radiante • ASTM D 3675:Método de ensayo estándar para la inflamabilidad superficial de materiales porosos flexibles utilizando energía térmica radiante

Características del producto:

La estructura del marco está hecha de material de acero inoxidable; Hermosa y resistente a la corrosión; La placa reflectora está compuesta por un marco de hierro fundido, con un tamaño de superficie de 305X457 mm.Está hecho de material impermeable poroso y funciona a una temperatura de 815 °C;

El filtro está equipado con un ventilador que puede suministrar aire a la placa reflector.

l El dispositivo incluye un encendedor, encendido electrónico y un dispositivo de vigilancia automática de la seguridad de la desaparición de las llamas;

1 portador de muestras de acero inoxidable con puntos de observación fijados cada 3 pulgadas para observar el progreso del frente de llama;

El pirómetro mide la temperatura superficial de la placa de radiación, incluido el soporte; la temperatura alcanza los 815 °C;

l portador de muestras de acero inoxidable y dispositivo de boquilla de encendido;

L medidor de flujo de aire, válvula de control de gas, que controla la mezcla de gas enviado a la placa de radiación;

El tubo de escape de acero inoxidable con pieza desmontable para una fácil limpieza de los termopares.

Calibrar el quemador con agujeros de 1,8 mm en 16 ángulos diferentes y a lo largo de la línea central;

Para controlar la temperatura superficial del reflector, es necesario establecer una temperatura del cuerpo negro de 180 °C a 230 °C, con una precisión de ± 5 °C.adecuado para observar la temperatura superficial del reflector con un radio de superficie de 250 mm desde una distancia de 2 M;

l Estaca de medición de la temperatura con termoparejo aislado;

l medidor de flujo térmico importado (tipo de lámina circular) para probar el estado de radiación térmica de la placa de radiación (0-100 kW/m2);

El sistema DAQ puede lograr el control y la medición automáticos;

L Dispositivo de control de seguridad del gas y de corte de circuito;

Sistema de control:

1. gabinete de control eléctrico independiente;

2. gabinete de control estándar, computadora + sistema de control inteligente Labview;

3Pruebas inteligentes del sistema y fácil operación;

4. medidor de flujo de gas importado, control preciso de la velocidad de flujo de gas;

5Calibración automática de los niveles de radiación y control automático de los niveles de radiación experimentales.

6. el caudal del ventilador de escape de 0,5 m/s;

7Equipado con un ordenador, los datos experimentales se guardan automáticamente.

8Gas: gas de propano industrial (proporcionado por el usuario).
