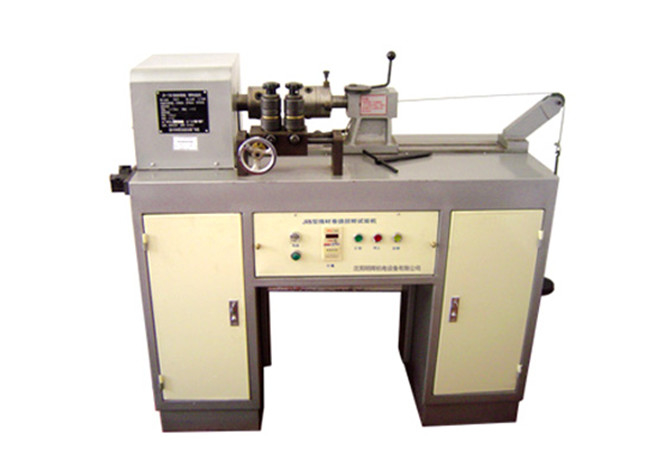

DX8440 Probador de torsión de cuerda de alambre

DX8440NoPrueba de torsión del enrollamientor y

Introducción del producto:Apto principalmente para realizar ensayos de torsión y bobinado en barras de cobre, barras de aluminio y cables de acero a la velocidad de torsión especificada.También se puede aplicar a la resistencia a la torsión de varios cables metálicos y el número de veces la película de pintura de cables esmaltados puede soportar la torsión.

Método de ensayo:El método de ensayo consiste en sujetar los dos extremos de la prueba y fijar un extremo en su lugar.mientras se gira continuamente el otro extremo 360 o hacia adelante y hacia atrás hasta que la pieza de ensayo se rompe o la película de pintura en el alambre esmaltado se desprende, exponiendo el conductor y registrando su resistencia a la torsión.

Cumplimiento de las normas:Cumplir con los requisitos de las normas de ensayo GB4909.4-2009 y GB4909.7-2009.

Parámetros técnicos:

Rango de diámetro de la muestra: varilla de cobre φ 8 mm o menos, alambre de acero Ф inferior a 3 mm

El valor de la velocidad de torsión se calculará en función de la velocidad de torsión.

La distancia entre las pinzas: 0-500 mm.

Acción del dispositivo: tipo de mandril

Rango de enrollamiento: alambre de aluminio, F 3 mm a 6 mm utilizando una varilla de núcleo, Se recomienda enrollar manualmente los alambres de acero por debajo de F3 mm; Por debajo de F4 mm

El valor de las emisiones de CO2 de los combustibles fósiles se calculará en función de las emisiones de CO2 de los combustibles fósiles.

Las dimensiones exteriores:1400 mmx530 mmx1100 mm

Fuente de alimentación: AC 220V 50/60Hz 4A

1Sección de ensayo de torsión

1- Potencia: CC/1HP

2- Actuación del dispositivo: tipo de mandíbula

3. Espacio entre abrazaderas: 0-500 mm

4Velocidad: 6~60 r/min, puede ajustarse arbitrariamente

5. Tiempos de rotación: 0-999999, se puede establecer arbitrariamente

6Carga aplicada: 5 kg, 10 kg y 15 kg.

7. Volumen (W × D × H) 130 × 55 × 100 cm

2Sección de ensayo de enrollamiento:

1Diámetro de la barra central: ¥1.25 ¥19.00 mm

2Diámetro de la muestra: alambre de aluminio ¥ 1,25-¥ 6,00 mm, alambre de acero ¥ 1,25-¥ 3,80 mm

3Velocidad del husillo:≤ 8 r/min, distancia de desplazamiento de la cabeza del eje derecho: ≥ 40

4Motor: potencia 0,75KW

5Peso: 10 kilos, 5 kilos, 2 kilos, 1 kilos

Esta máquina es una máquina de ensayo para probar la resistencia y el rendimiento de adhesión de cables de acero y aluminio, cumpliendo con los requisitos de GB/4909.7 "Métodos de ensayo para cables desnudos - ensayo de bobinado".Un instrumento de ensayo utilizado para enrollar y retorcer alambre de aluminio, alambre de acero, varilla de acero y alambre de alambre de aluminio de núcleo de acero.
