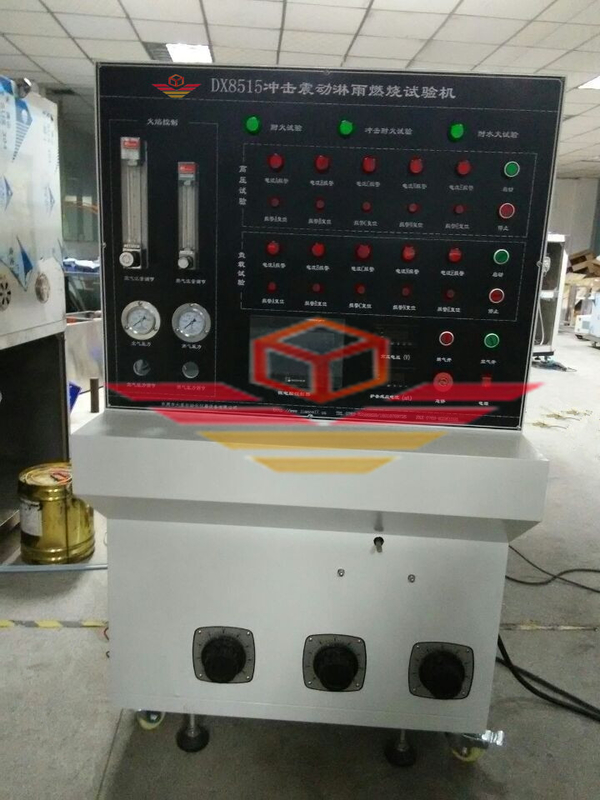

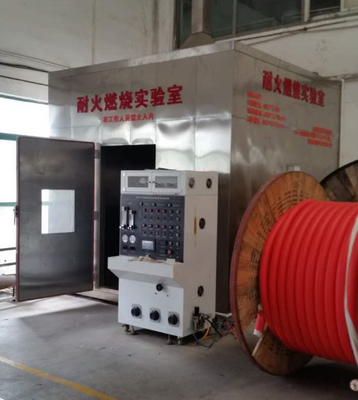

DX8515 Máquina de ensayo de quema de lluvia por vibración de impacto

DX8515 Máquina de ensayo de quema de lluvia por vibración de impacto

Introducción:

Los requisitos de rendimiento de esta máquina de ensayo incluyen el ensayo de resistencia al fuego, el ensayo de resistencia al fuego por rociado de agua y el ensayo de resistencia al fuego mecánico.Es adecuado para cables aislados por minerales con un voltaje nominal no superior a 450/750V, y puede mantener la integridad del circuito durante mucho tiempo en condiciones de llama.

Conforme a las normas:

Cumple con los requisitos de la norma de ensayo de la norma británica BS6387 de cables resistentes al fuego "Especificación de los requisitos de rendimiento de los cables para mantener la integridad del circuito en condiciones de incendio".

Composición del equipo:

Prueba de resistencia al fuego: el banco de ensayo de resistencia al fuego comprende las siguientes partes: sistema de soporte de cable, dispositivo de detección continua, fuente de calor, etc.

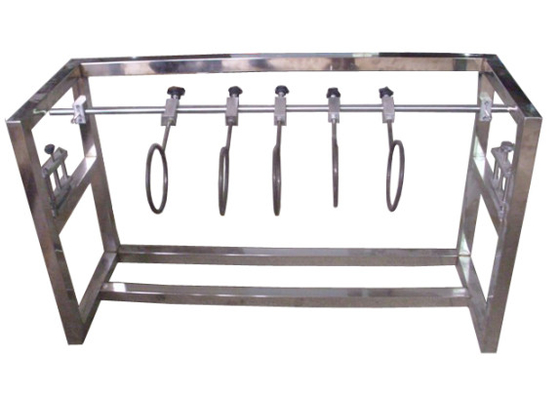

1. Sistema de soporte del cable: el cable está sujetado horizontalmente en ambos extremos de la envoltura del cable a través de abrazaderas.que estén conectados a tierra a las otras partes metálicas del dispositivo. El dispositivo de soporte del cable se muestra en la figura 1. Para cables sin blindaje con un diámetro inferior a 10 mm u otros cables que experimenten un desplazamiento significativo durante el ensayo,se utilizan tres anillos metálicos, cada uno fijado aproximadamente a 150 mm del anillo de metal original.

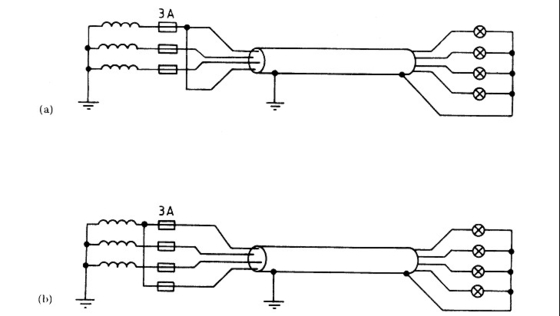

2. 2Dispositivo de detección continua: durante el ensayo, se permite que la corriente pase por todos los núcleos del cable,un transformador con conexión estelar trifásica o tres transformadores monofásicos (o un transformador monofásico), si se trata de un cable de un solo núcleo) y tiene una capacidad suficiente para mantener la corriente de fuga máxima admisible de 3A a la tensión de ensayo.Conectar una lámpara a cada cable del núcleo en el otro extremo del cable y cargar una corriente cercana a 0.25A en la tensión nominal del cable.

   3Fuente de calor:

3. El calor es un quemador de gas tubular de 610 milímetros de largo que puede suministrar metano a la fuerza y tiene una llama densa.
4. Medición de la temperatura: se coloca un termómetro blindado de 2 mm de diámetro cerca de la entrada de aire, paralelo a 75 mm por encima del quemador

5. 3Temperatura y tiempo de ensayo de la llama: (véase BS6387 nivel de combustión)

   A 650 °C ± 40 °C -3 horas

   B 750 °C ± 40 °C -3 horas

   C 950. C ± 40 °C -3 horas

   S 950. °C ± 40 °C -20 minutos

   4Muestra: la muestra es una sección del producto acabado, de no menos de 1200 mm, con 100 mm de envoltura y cubierta eliminados de cada extremo.Los cables en ambos extremos del cable deben estar conectados eléctricamente.

   5. Tensión de ensayo: 200-1000 V

   * El grado de retardante de llama BS6387 requiere pasar experimentos de combustión horizontal, experimentos de rociado de agua y experimentos de combustión por vibración de choque mecánico.

   Prueba de combustión horizontal: grado A 650 °C/3h, grado B 750 °C/3h, grado C 950 °C/3h y grado S 950 °C/3min.Un nivel indica que no hay averías después de quemarse a un nivel de voltaje de 300 voltios durante 3 horas a 650 °C; el nivel B indica la ausencia de averías después de quemarse a un nivel de voltaje de 300 voltios durante 3 horas a 750 °C; el nivel C indica la ausencia de averías después de quemarse a un nivel de voltaje de 300 voltios durante 3 horas a 950 °C;Nivel S indica que no hay averías después de quemarse a un nivel de voltaje de 300 voltios durante 3 minutos a 950 °C.

   Prueba de combustión por rociado de agua: dividido en niveles de W, lo que indica que no se produce una avería después de aplicar un voltaje de 300 voltios para quemar durante 15 minutos y luego rociar agua para quemar durante 15 minutos.

   Prueba de combustión por vibración por impacto: dividida en X a 650 °C/15min, Y a 750 °C/15min y Z a 950 °C/15min.El nivel X representa la vibración de impacto mecánico sin avería durante 15 minutos cada 30 segundos cuando se aplica un voltaje de 300 voltios mientras se quema a 650 °C.; el nivel Y indica la aplicación de un voltaje de 300 voltios a 750 °C durante la combustión y vibraciones mecánicas de choque cada 30 segundos durante 15 minutos sin avería;El nivel Z se refiere a una vibración de choque mecánico cada 30 segundos durante 15 minutos sin avería cuando se aplica un voltaje de 300 voltios a 950 °C mientras se quema.El modelo de más alto nivel requerido por BS6387 es CWZ.

   2Prueba de resistencia al agua y al fuego:Sistema de apoyo de cable, dispositivo de detección continua, fuente de calor

   1Sistema de soporte del cable: El cable está conectado a un soporte metálico compuesto por dos placas rígidas de 25 mm de ancho, que se fija con clips metálicos con un espaciado de 200 mm.El cable está conectado al soporte como se muestra en la figura 3, y todos los marcos metálicos están conectados a tierra.

6. 2Dispositivo de detección continua: durante el ensayo, dejar pasar la corriente a través de todos los núcleos del cable, tres transformadores monofásicos,y tengan una capacidad suficiente para mantener la corriente de fuga máxima admisible de 3A en la tensión de ensayoConecte una lámpara a cada cable central en el otro extremo del cable y cargue una corriente cercana a 0,25A en el voltaje nominal del cable.

   3Fuente de calor:

7. Calor: Un quemador en forma de tira con una longitud de 400 mm puede quemar muestras de cable de hasta 400 mm. El conjunto del quemador se puede ajustar para proporcionar una llama brillante con una temperatura de 650 °C ± 40 °C,
8. Medición de la temperatura: se coloca un termómetro blindado de 2 mm de diámetro en la superficie inferior del cable
9. Temperatura de la llama de ensayo: 650°C±40°C
10. Spray de agua: instalar una boquilla en el soporte de ensayo, en el centro del quemador. Spray 0,25 a 0,30 litros por metro cuadrado de agua cerca de la muestra con una presión de agua de 250 KPa a 350 KPa.Esta tasa debe medirse con una bandeja de recogidaEsta bandeja tiene aproximadamente 100 mm de ancho y 400 mm de largo.
11. Muestra: se toman muestras de productos terminados de más de 1500 mm y se someten a pruebas de flexión a temperatura ambiente. Se retiran 100 mm de cubierta protectora y capa de recubrimiento de ambos extremos.Los cables en ambos extremos del cable deben ser tratados adecuadamente de acuerdo con las conexiones eléctricas y las recomendaciones del fabricante.
12. Válvula de ensayo: 200-1000 V

13. 3Vibración mecánica y resistencia al fuego: incluye las siguientes partes del dispositivo de ensayo, fijando los componentes en las posiciones correspondientes del marco de ranuras.

    El cable se fija en una pared vertical y se fija en una placa de acero con materiales resistentes al calor y no combustibles;El transformador conecta el fusible a la lámpara para indicar que el circuito es continuo; dispositivo de vibración; fuente de calor.

14. 1Pared y su instalación:La pared está compuesta de materiales resistentes al calor y retardantes de llama y fijada en dos vigas horizontales de acero, una en la parte superior del tablero y la otra en la parte inferior del tablero.Esta tabla tiene aproximadamente 900 mm de largo, 300 mm de ancho y 9 mm de espesor, y el peso total de la pared (es decir, el tablero con el marco de apoyo) es de 10 ± 2 kg. Cada viga de acero es un tubo de acero cuadrado con una longitud de aproximadamente 1 m y 25 mm.Si se requiere material de llenadoLa viga de acero superior debe fijarse en la placa de modo que su superficie superior esté a la altura del borde superior de la placa.Cada viga de acero y la losa tiene un agujero horizontal en el borde exterior, y su posición exacta está determinada por los requisitos específicos de la almohadilla de apoyo y el marco de apoyo.con un diámetro de aproximadamente 32 mm y un grosor de 20 mm.

    2.Dispositivo de detección continua:Durante el ensayo, dejar pasar la corriente a través de todos los núcleos del cable, tres transformadores monofásicos,y tengan una capacidad suficiente para mantener la corriente de fuga máxima admisible de 3A en la tensión de ensayoConecte una lámpara a cada cable central en el otro extremo del cable y cargue una corriente cercana a 0,25A en el voltaje nominal del cable.

    3.Fuente de calor:

    Calor: un quemador en forma de tira con una longitud de 400 mm puede quemar muestras de cable de hasta 400 mm. El conjunto del quemador se puede ajustar para proporcionar una llama brillante con una temperatura de 650 ± 40 ° C,

    Medición de la temperatura: termómetro blindado de 2 mm de diámetro, con una sección del termómetro que pasa a través de la pared a 8 mm a 10 mm de la pared.La temperatura se mide mediante el siguiente procedimiento:: en un extremo de la varilla de acero con bajo contenido de carbono, un termómetro con un diámetro de 3 mm ± 5% y una longitud de 300 mm está atado a ella, de modo que pueda medir la temperatura de la varilla.Agarre el palo y acercarse a la llama para mantener una distancia de 40 mm a 50 mm de la llamaCuando la temperatura de la llama es de 950 °C, la temperatura de la barra de acero puede alcanzar los 400 °C en 10 a 20 s. Cuando la temperatura de la llama es de 650 °C, la temperatura de la barra de acero puede alcanzar los 400 °C en 10 a 20 s.la temperatura de la varilla puede alcanzar los 400 ° C en 20s a 40s

    4Temperatura y tiempo de la llama de ensayo: la temperatura de ensayo debe seleccionarse de la siguiente tabla:

    X 650 ± 40 °C

    Y 750 ± 40 °C

    Z 950 ± 40 °C

    4Dispositivo de vibración: El dispositivo de vibración está constituido por una barra de acero con bajo contenido de carbono (diámetro 25 mm ± 5%, longitud 600 mm ± 5%).La sección longitudinal de la varilla es paralela a la pared y 200 mm más alta que la parte superior de la paredUn eje lo divide en dos partes, de 200 mm y 400 mm, con la parte más larga orientada hacia la pared.como se muestra en la figura 5.

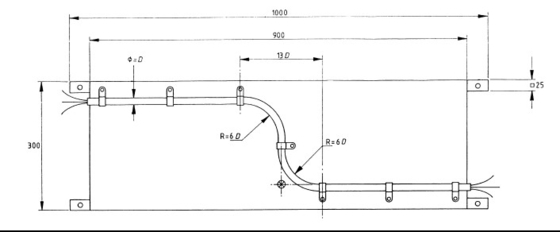

    5. Muestra: la muestra es una sección de cable de una longitud no inferior a 1200 mm, con 100 mm de envoltura y cubierta eliminados de cada extremo.Los cables en ambos extremos del cable deben estar adecuadamente preparados de acuerdo con las conexiones eléctricas y las recomendaciones del fabricanteEl cable debe doblarse en dos secciones que sean aproximadamente iguales en longitud y paralelas desde el centro.donde D representa el diámetro exterior del cable. Formar el cable en forma de Z, con una distancia horizontal de 13D entre los extremos fijos, como se muestra en la figura 6.

    6El cable debe fijarse a la pared con clips de cobre, y la instalación de cables especiales debe hacerse con el fabricante.La abrazadera debe fijarse en las dos partes curvas del cable, con la parte central de la curva vertical: en la parte donde el cable se vuelve horizontal, la distancia entre las abrazaderas adyacentes es igual, aproximadamente de 150 mm a 200 mm.

7. Válvula de ensayo: 200-1000 V
