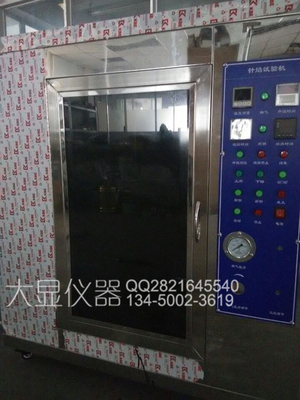

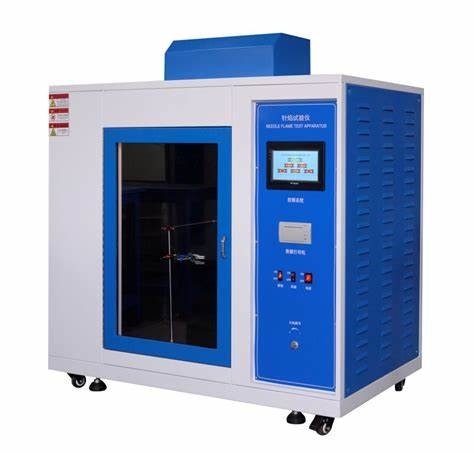

DX8521 Máquina de ensayo de llama de aguja Alturas 12 mm

DX8521Nomáquina de ensayo de llama de eedle

Principio de trabajo:

Debido a las condiciones de falla del producto, como la corriente de falla que fluye a través de la vía de fuga, el sobrecalentamiento de los componentes o piezas, el mal contacto, etc., pueden producirse llamas,que luego puede disparar a las partes cercanasEl ensayo de llama de la aguja simula las pequeñas llamas generadas en el interior del producto en condiciones de falla y evalúa el riesgo de incendio mediante tecnología de simulación.

Normas de ensayo:

Cumple con las normas de ensayo de GB/T5169.5 e IEC60695-2-2 "Ensayo de riesgo de incendio de productos eléctricos y electrónicos - Parte 2: Métodos de ensayo - Parte 2: Prueba de llama de aguja".

Aplicabilidad:

El probador de llama es principalmente adecuado para componentes, piezas y conjuntos de productos eléctricos y electrónicos, electrodomésticos, como tableros de cableado, interruptores centrífugos, enchufes de cocinas de arroz,etc.

Parámetros técnicos:

Quemador: 35 mm de largo, diámetro interno: 0,5 mm

Norma para encender llamas: altura de la llama 12 mm

Dispositivo de medición de la temperatura:

Los termopares están blindados con un filamento de tipo K de 0,5 mm, temperatura de medición: 1050 °C

Bloque de cobre de transferencia de calor: Ф 4.0x6.0 mm

Velocidad de calentamiento: 23,5 segundos a 100-700 °C

El volumen de la cámara de ensayo: 0,5 M3, d×w×h: 60×95×90 cm

Dimensiones exteriores: d×w×h: 61×120×105cm

Material de la caja exterior: acero inoxidable espejo.

¿Por qué utilizar una máquina de prueba de llama de aguja:

La protección contra incendios (prevención de incendios, retardo de llamas) ha sido siempre una propuesta de seguridad social.La concienciación sobre la protección contra incendios (prevención de incendios y retardo de llamas) también ha alcanzado un punto alto.Por lo tanto, la prevención de incendios y el retardamiento de llamas se ha convertido en una prioridad para el país.También necesitamos un experimento de llama de aguja.

En qué circunstancias los aparatos domésticos, productos eléctricos y electrónicos son adecuados para máquinas de ensayo de combustión por llama de aguja

Cuando el ensayo con alambre caliente o el método de ensayo de combustión horizontal vertical no sean adecuados para piezas (o componentes) pequeñas, puede utilizarse el método de ensayo con llama de aguja.Si la muestra de ensayo se enciende durante el ensayo con alambre caliente, el riesgo de combustión generado también debe ser probado con una llama de aguja.

Nota: Esta máquina de ensayo de llama de aguja es uno de los equipos recomendados para centros de ensayo eléctricos domésticos y similares en GB/T4706 e IEC60335-1

Normas de referencia:Se aplicarán las siguientes medidas:1, VDE, IEC335, GB4706.1, GB5169.5, UL1694.

Descripción técnica:

Este producto se basa en el uso de productos electrónicos y eléctricos.Pocos contactosTambién puede disparar en partes cercanas.Este ensayo simula las pequeñas llamas generadas en el interior del producto en condiciones de falla y utiliza tecnología de simulación para evaluar el riesgo de incendioCuando el método de ensayo con alambre caliente o el método de ensayo con combustión vertical horizontal no sean adecuados para piezas (o componentes) pequeñas, puede utilizarse el método de ensayo con llama de aguja.Si la muestra se enciende durante el ensayo con alambre caliente, el riesgo de combustión generado también debe ser probado con una llama de aguja.con una capacidad de transmisión superior a 300 W, y enchufes para cocinas de arroz.

Especificaciones básicas:

1) Volumen dentro de la caja: ≥ 0,5 metros cúbicos, con puerta de observación de vidrio

2) Combustible: gas butano

3) Especificaciones del quemador: más de 35 mm de largo, diámetro interior Ø 0,5 mm ± 0,1 mm, diámetro exterior no superior a Ø 0,9 mm

4) Altura de la llama: 12 mm ± 1 mm ajustable

5) Temperatura de la llama: en un plazo de 23,5 ± 1 s, el tiempo para subir de 100 °C a 700 °C

6) temporizador: ajustable en el rango de 0 a 99 minutos y 99 segundos, con tiempo de combustión ajustable y duración de la combustión registrada

7) Dispositivo de seguridad: Esta máquina está equipada con un dispositivo de alarma de fuga de gas. Cuando la concentración de gas exceda el valor normal, el dispositivo de alarma sonará y encenderá una alarma, cortará el suministro de gas.,y encender el sistema de escape para expulsar el gas dentro de la caja de ensayo hasta que la calidad del aire dentro de la caja vuelva al valor normal

8) Características del producto: La cámara de combustión de este probador adopta pintura de pulverización electrostática, que tiene un aspecto hermoso y es resistente a la corrosión de humo y gas.un dispositivo de fijación ajustable tridimensional, sistema de control automatizado, ventilación independiente, observación y registro convenientes, estable y confiable.

9) Fuente de alimentación: AC220V/50Hz
