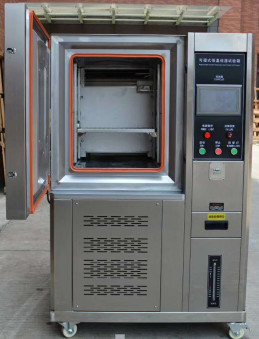

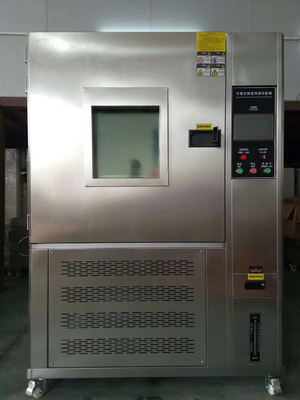

Cámara de ensayo de temperatura y humedad constantes 80L -60°C ~ 150°C Especificaciones técnicas

Cámara de ensayo de temperatura y humedad constantes80- ¿ Qué? -6Especificaciones técnicas de 0°C ~ 150°C

Cumplir con las normas:

Los indicadores de rendimiento cumplen los requisitos de la norma GB5170, 2, 3, 5, 6-95 "Método de verificación de parámetros básicos para el equipo de ensayo ambiental de productos eléctricos y electrónicos:Baja temperatura, Equipo de ensayo de alta temperatura, calor húmedo constante y calor húmedo alternado".

Reglamentación básica de ensayos ambientales para productos eléctricos y electrónicos Prueba A: Método de ensayo a baja temperatura GB 2423.1-89 (IEC68-2-1)

Reglamentación básica de ensayos ambientales para productos eléctricos y electrónicos Prueba B: método de ensayo a alta temperatura GB 2423.2-89 (IEC68-2-2)

Reglamento básico de ensayos ambientales para productos eléctricos y electrónicos Ensayos Ca: método de ensayo a temperatura de humedad constante GB/T 2423.3-93 (IEC68-2-3)

Reglamentación básica de ensayos ambientales para productos eléctricos y electrónicos Prueba Da: método de ensayo alternativo de calor húmedo GB/T423.4-93 (IEC68-2-30)

1. Descripción detallada de los parámetros:(se refiere al tipo refrigerado por aire a temperatura ambiente de 20 °C, sin carga)

1.1 Modelo: HT-HW-80C

1.2: Tamaño de la caja interior: W400*H500*D400mm

Tamaño del cartón: W920*H1400*D1020mm

1.3 Rango de temperaturas: -60 °C a 150 °C

1.4 Fluctuación de la temperatura: 0,5 °C

1.5 Desviación de temperatura: ≤ 2°C

1.6 Tiempo de calentamiento: aproximadamente 40 minutos desde la temperatura ambiente hasta 150 °C (no lineal sin carga)

1.7 Tiempo de enfriamiento: desde la temperatura normal hasta -40 °C durante unos 60 minutos (no lineal sin carga)

1.8 Rango de humedad: 20% a 98% de H.R.

1.9 Fluctuación de la humedad: 3% R.H.

1.10 Desviación de humedad: ≤ 3%

1.11 Rango de control de temperatura y humedad:

2- Estructura y material:

A. Material de la caja interior: placa de acero inoxidable (SUS # 304)

B. Material de la caja exterior: placa de acero inoxidable atomizada o pintura de placa en frío (opcional)

C. Material aislante: espuma de poliuretano rígida y lana de vidrio

D. Sistema de circulación de aire:

(1) Motor de 1 90 W

(2) Eje alargado de acero inoxidable

(3) Cuchillas de ventilador con múltiples alas (SIRCCO FAN)

E. Puerta de caja: Puerta monolítica, ventana única, izquierda abierta, mango en el lado derecho

(1) Ventana 260x340x40 mm capa de vacío de 3 capas

(2) Mango de empotrado plano

(3) Botón trasero: SUS #304

3Sistema de refrigeración:

A. Compresor: Compresor totalmente encapsulado importado de Francia

B. Agente de refrigeración: refrigerante respetuoso con el medio ambiente R404A

C. Condensador: tipo de aleta con motor de disipación de calor

D. Evaporador: ajuste automático de la capacidad de carga de múltiples etapas tipo aleta

E. Otros accesorios: desecante, ventana de flujo de refrigerante, válvula de expansión

F. Sistema de expansión: sistema de refrigeración con control de capacidad

4Sistema de control:

Panel táctil LCD de 880 de pantalla importada, datos de entrada de intercomunicador de pantalla, temperatura y humedad se pueden programar al mismo tiempo, pantalla de curva, curva de valor establecido / valor de pantalla.Una variedad de alarmas se pueden mostrar por separado, y el fallo se puede mostrar a través de la pantalla cuando se produce el fallo, para eliminar el fallo y eliminar el mal funcionamiento.funciones de control precisas, y se muestran en la pantalla en forma de datos.

1Especificaciones del controlador:

a. Precisión: temperatura ± 0,1 °C, humedad ± 1% RH.

b. Resolución: temperatura ± 0.1, humedad 1% R.H.

c. Se puede ajustar la pendiente de temperatura: 0,1 a 9,9

d. Tiene las funciones de espera y alarma de límite superior e inferior

e. Selección de la señal de entrada de temperatura y humedad PT 100Ω×2 (bulbo seco y bulbo húmedo)

f. Salida de conversión de temperatura y humedad: 4 ~ 20 MA

g.6 grupos de configuración de parámetros de control P.I.D., cálculo automático de P.I.D., corrección automática de bombillas secas y húmedas

2Función de visualización de pantalla:

a. Entrada táctil, opciones de visualización directa en pantalla

b. Indicación directa de la temperatura y la humedad (SV) y el valor real (PV) (en inglés)

c. Puede mostrar el número del programa de ejecución actual, el segmento, el tiempo restante y el número de ciclos

d. Ejecución de la función de tiempo acumulado

e. El valor de ajuste del programa de temperatura y humedad se muestra como una curva gráfica, con función de ejecución de la curva del programa de visualización en tiempo real

f. Con una pantalla de edición de programas separada, entrada directa de temperatura, humedad y tiempo

3Capacidad del programa y función de control:

a. Grupos de programas disponibles: hasta 100 grupos

b. Capacidad de memoria disponible: 5000 segmentos en total

c. Comandos repetibles: cada comando puede repetirse hasta 9999 veces.

d. La producción del programa adopta el tipo de diálogo, con edición, limpieza y otras funciones

e. El tiempo de los segmentos se establece en 0-530 horas 59 minutos

f. Tiene la función de desactivar la memoria del programa, arrancar automáticamente y ejecutar continuamente el programa después de reanudarlo

g. La curva gráfica puede mostrarse en tiempo real cuando se ejecuta el programa

h. Con función de ajuste de fecha y hora

i. Función de bloqueo de botón y pantalla (LOCK)

5Configuración estándar:

A. Cables de alimentación de 4,0 mmx3

B. 232 Terminal de exportación uno

C. Estante de acero inoxidable SUS # 304 de acero perforado cuadrado

D. 8 hebillas de separación ajustables de acero inoxidable

E. Una lámpara de ventana de iluminación de ahorro de energía de 11 W

F. 1 agujero de ensayo ψ50 mm en el lado izquierdo del cuerpo, 1 cubierta de agujero de acero inoxidable.

G. 1 pieza de tejido no tejido para ensayo estándar

H. Un conjunto de manuales de instrucciones y un conjunto de instrucciones de funcionamiento para el controlador

6Medio ambiente:

(1) Rango de temperatura de funcionamiento permitido de 0 a 35 °C

(2) Rango de garantía del rendimiento: 5 a 35 °C

3) Humedad relativa: no superior al 85%

(4) Presión atmosférica: 86 ~ 106Kpa

(5) No hay vibraciones fuertes alrededor

(6) No hay luz solar directa ni otras fuentes de calor

(7). Drenaje natural: ※ No debe haber ninguna protuberancia en el centro de la tubería de drenaje y el suelo de la casa no debe estar extremadamente inclinado.

7Fuente de alimentación:de un solo paso 5,5 kW 220V 50HZ

8Servicio postventa:

1. Garantización gratuita durante 12 meses. (Excepto para desastres naturales, suministro de energía anormal, daños causados por uso humano inadecuado y mantenimiento inadecuado.)

2Durante el período de garantía, después de recibir la llamada del usuario, el proveedor propondrá un plan de servicio y notificará al usuario dentro de las 48 horas, y si necesita servicio puerta a puerta,el proveedor enviará inmediatamente a alguien a la puerta. (Si se produce un problema en el uso de su dispositivo, la Parte A proporcionará accesorios gratuitamente durante el período de garantía, y el tiempo de mantenimiento de la Parte A no excederá, en principio, de 2 días)

9- Método de pago:Antes de efectuar el pago, la propiedad del equipo pertenece a la Parte A.
