DX8422 Máquina de ensayo de la integridad de la combustión de cables y líneas de cables ópticos

Conforme a la norma: Máquina de ensayo de resistencia al fuego para la integridad de los cables y líneas de cables ópticos GB/T19216.11-2003/IEC60331-11:1999 "Ensayo de la integridad de línea de cables y cables ópticos en condiciones de llama - Parte 11: Diseño del aparato de ensayo - Fuente de alimentación de llama separada con una temperatura de llama no inferior a 750 °C, cumple plenamente GB/T19216.21-2003/CEI 60331-21:1999 "Ensayo de integridad de línea de cables y cables ópticos en condiciones de llama - Parte 21: Procedimientos y requisitos de ensayo - Cables con tensión nominal igual o inferior a 0,6/1,0 kV" y GB/T19216.23-2003/CEI 60331-23:1999 "Ensayo de integridad de línea de cables y cables ópticos en condiciones de llama - Parte 21: Procedimientos y requisitos de ensayo - Cables de datos" GB/T19216.25-2003/CEI 60331-25:1999 "Ensayo de integridad de línea de cables y cables ópticos en condiciones de llama - Parte 21:Procedimientos y requisitos de ensayo - Requisitos de las normas de ensayo de los cables ópticos.

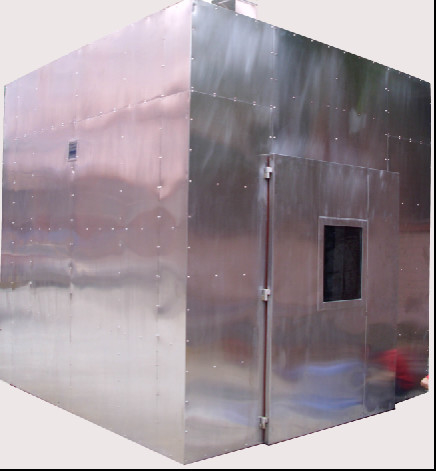

El diseño de la cámara de combustión (véanse las figuras 1 y 2) adopta dos métodos para que los clientes puedan elegir:

• El primer método es utilizar la construcción de paredes de ladrillo, y nuestra empresa ha propuesto un plan de diseño y enviado ingenieros profesionales para proporcionar orientación de construcción en el sitio;
• El segundo método consiste en utilizar materiales adecuados para fijarlo en el soporte de hierro angular para formar toda la cámara de combustión cúbica.
• Tamaño de la cámara de combustión: 3M x 3M x 3M, un total de 27 metros cúbicos. Puede ser una estructura de pared de ladrillo o una estructura de placa de acero, elegida por el cliente
• Portador de la muestra: la muestra está soportada por dos o tres anillos metálicos con un diámetro interior de aproximadamente 150 mm, como se muestra en la figura 3.

Figura 3

1 clip

1. el soporte

Unidades de dimensiones:mm (las dimensiones sin tolerancia son valores aproximados)

Dispositivo de combustión:

1. Lámpara de pulverización: lámpara de pulverización de gas propano de cinta con una longitud nominal de 500 mm y una anchura de 15 mm, equipada con un mezclador Venturi.32 mm y una distancia del centro de 3Agujeros perforados de.2 mm, véase la figura 4

2. Medidor de caudal: medidor de caudal de aire: 80L/min; medidor de caudal de propano: 5L/min

3La composición del sistema de control de la lámpara de pulverización incluye: válvula reguladora de presión, encendedor piezoeléctrico, dispositivo de extinción, termopar de control de temperatura,Fuente de gas (proporcionada por su empresa), válvula de regulación, dispositivo de encendido, tubería de gas, medidor de caudal, mezclador Venturi, lámpara de pulverización, válvula de bola, tubería de aire, cilindro de aire comprimido (autoabastecido por el usuario)

4. Temporizador: 0~99.99s/m/h, puede ajustarse arbitrariamente

5Dispositivo de encendido: para encendido automático

6. Regulador de temperatura: compuesto por dos partes de control de temperatura, con un rango de temperatura de 0 a 1000 °C y puede ser ajustado arbitrariamente.

Figura 4

Unidad de dimensiones: mm

Todas las tolerancias dimensionales son ± 5%.

Tres filas de agujeros circulares escalonados con un diámetro de 1,32 mm y una distancia de 3,2 mm están dispuestos en el centro de la boquilla.

Figura 5

Carga de la línea: Figura 5 Transformador de ensayo: 3000VA tres piezas

La tensión de ensayo: AC1000V Corriente de ensayo: 3A

• Conexión y alimentación del transformador
• Fuse ((2A) L1, L2, L3 Conductor de fase ((Si hay L2.L3)
• Conexión con L3 ((o L2, o L1) N Conductor neutro ((si existe)
• Anillo de apoyo PE Conductor de protección ((Si existe)
• Conductores y grupos de conductores experimentales
• Dispositivos de carga e indicadores (como bombillas)
• Muestra
• Protección metálica ((Si la hay))

Conforme a la norma: fabricado y fabricado de acuerdo con la norma nacional GB/T19216.11-2003 IEC60331-11.

Alcance de aplicación: se utiliza para probar la capacidad de los cables y cables para funcionar de forma continua en condiciones especificadas bajo una determinada fuente de fuego y tiempo.El instrumento de ensayo consta de un diseño integrado de las partes de ensayo y controlLa cubierta exterior y los componentes importantes de la cámara de ensayo están hechos de acero inoxidable y son resistentes a la corrosión del humo y los gases.con encendido automático, pantalla táctil, observación y grabación convenientes, y uso estable y confiable.

Fuente de gas para ensayos de llamas: Gas propano o gas de petróleo licuado con una pureza superior al 95% (provisto por el usuario).

El quemador es una boquilla de gas de propano tipo correa con un mezclador Venturi, con una longitud de la boquilla de 500 mm y un ancho de 15 mm. Hay tres filas de agujeros pequeños escalonados en la boquilla, con un diámetro de 1.32 mm y una distancia de 3,2 mm.

La boquilla debe estar situada a al menos 200 mm de la parte inferior de la caja y a al menos 300 mm de cualquier pared de la caja (la caja debe equiparse por separado).

El diámetro interno del anillo de metal es de aproximadamente 150 mm.

Equipado con dos medidores de caudal y regulación de presión, con un rango de medidor de caudal de aire de 0,5-5 metros cúbicos por hora y un rango de caudal de gas de 0,1-1 metros cúbicos por hora.Equipado con un dispositivo de medición de temperatura (termoparejo tipo K), bajo la condición de (750+50 °C, -0 °C), se quemará durante 10 minutos y la diferencia de temperatura entre los dos termopares no excederá de 40 °C. El proceso de ensayo se controlará automáticamente.

Equipado con una función de detección inteligente, se alarma automáticamente y apaga la fuente de fuego cuando se produce un cortocircuito en la muestra durante el proceso de ensayo.

Proporcionar 5 anillos metálicos con un diámetro interior de aproximadamente 150 mm según lo dispuesto en la norma,y la distancia entre los anillos metálicos se puede ajustar libremente para facilitar la fijación y el soporte de la prueba.

Portador de muestras de acero inoxidable, con una capacidad de carga de 30 kg.

Excluyendo la cámara de combustión (la cámara de combustión requiere 27 metros cúbicos), compresor de aire proporcionado por el cliente (3HP)

Incluida la carga: la tensión de ensayo es ajustable de 0 a 1000 V;

Intervalo de corriente: 0,1-3 A, la corriente de ensayo puede ajustarse de acuerdo con los requisitos estándar, pero si es superior a 3 A, estará protegida;

La capacidad de carga debe garantizar que la muestra de ensayo pueda continuar siendo ensayada incluso cuando la corriente de ensayo se acerque a 3A.

El circuito eléctrico dispone de dispositivos de protección adecuados para garantizar que durante la combustión o la avería del cable,El personal no será electrocutado y el equipo no funcionará mal debido a la rotura del cable..

Durante el ensayo de integridad del circuito eléctrico del cable a ensayar durante la combustión,cada circuito (trifásico) y punto neutro deben estar conectados en serie con un fusible para proteger el transformador de paso a pasoCuando se desconecte el alambre de seguridad fundido, debe haber una luz indicadora para mostrar la fase de fusión o conexión a tierra.

Para facilitar el funcionamiento, cuando se calibre la temperatura, la posición fija de la muestra se desvía de la fuente de encendido.mover manualmente la muestra a la posición de la fuente de ignición.

Si se selecciona una pantalla táctil, tiene las siguientes funciones: detección automática de la temperatura de dos termopares, visualización de la curva de temperatura a través de la pantalla táctil,y activar una alarma cuando se exceden los límites superiores e inferiores de la temperatura establecida por norma (intervalo de tiempo de la curva de visualización de 15 minutos), la pantalla digital no tiene esta función).
