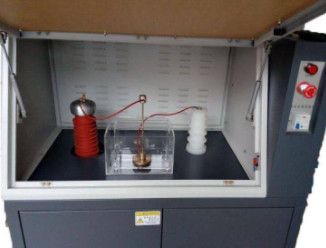

DX8780 Tester de tensión de cable para obtener resultados precisos

Conmutación de ensayo CA/CC:
1La salida de alto voltaje de este instrumento es voltaje CA. El método para obtener corriente continua es conectar una pila de silicio de alto voltaje en serie en el circuito original,haciendo del circuito de ensayo un voltaje de corriente continua pulsanteEl proceso de implementación es que la pila de silicio ya está en la torre de aislamiento de alto voltaje del transformador de alto voltaje,y un poste de cortocircuito se utiliza generalmente para cortocircuitar la pila de silicio de alto voltajeCuando se requiere una prueba de CC, retire la varilla de cortocircuito y conecte la pila de silicio de alto voltaje al circuito de prueba.
2El cambio de voltaje CA/CC en el experimento depende principalmente de si se retira la barra de cortocircuito de la torre de aislamiento de alto voltaje.el voltaje en la bola de igualación de alto voltaje es voltaje CC, y cuando se inserta la barra de cortocircuito, el voltaje en la bola de igualación de alto voltaje es voltaje CA.
3. Botón de selección de CA en el panel frontal. El estado de este botón no puede cambiar la naturaleza de voltaje de la salida del dispositivo. Presionar este botón sólo conecta el circuito de alarma de CA al dispositivo.Instruir al usuario que al abrir la puerta de la cajaPresione el dispositivo de descarga en el panel para hacer que el extremo de la varilla de descarga entre en contacto con la bola de igualación de alto voltaje.Se recomienda que el usuario presione la bola de cobre durante más de cinco segundos cada vez que entre en contacto con el alto voltaje durante la descarga.
4Durante la prueba de CC, la computadora también debe elegir el estado de CC, de lo contrario los resultados de medición serán incorrectos.
Características de rendimiento:
(1) Protección del límite de la puerta: no cierre la puerta, incluso si se inicia el experimento de punto de alimentación, el dispositivo no responde y el software tiene una advertencia de que la puerta de seguridad no está cerrada.
(2) Protección contra el cero de voltaje: si se produce un apagón repentino durante el experimento, volverá automáticamente a la posición cero después del siguiente arranque,asegurando que el voltaje inicial esté en posición cero
(3) Protección del voltaje de terminación: El voltaje de terminación se puede ajustar mediante software para garantizar que si hay un aumento anormal del voltaje especificado durante el proceso de refuerzo,Terminará automáticamente y volverá a cero.
(4) Límites mecánicos de alta tensión: si el sistema de software pierde el control y la tensión sigue aumentando, volverá automáticamente a cero después de alcanzar el límite de alta tensión.Si no se detiene después de la ruptura, el protector de sobrecorriente recopilará datos para garantizar que el voltaje vuelva automáticamente a cero.Hay una luz de alto voltaje para observar el estado de la luz de indicador para determinar si el voltaje realmente está aumentando o a ceroSi se lleva a cabo un experimento durante mucho tiempo, para garantizar el buen funcionamiento del equipo,se deja un puerto de escape del transformador en el equipo para garantizar el buen funcionamiento del transformador y aumentar su vida útilSi durante el experimento la muestra presenta un olor o un fenómeno de combustión y humo, puede eliminarse a través del sistema de escape.
(5) Protección de puesta a tierra independiente
(6) Protección contra cortocircuito
(7) Protección contra el mal funcionamiento del software
(8) Protección contra fugas
(9) Protección contra descargas al final del experimento.
