Equipo de ensayo del rendimiento de combustión por propano en carretera, para el ensayo del rendimiento de combustión por propano

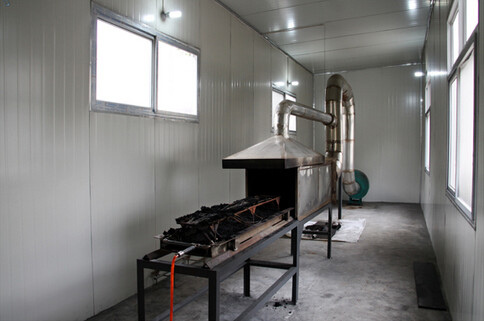

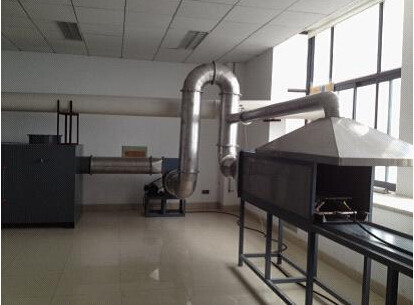

DX8332B Máquina de ensayo del rendimiento de la combustión por propano en carretera

Aplicación:Se utiliza principalmente para el ensayo del rendimiento de combustión por propano de la carretera de toda la cinta transportadora retardadora de llama del núcleo de telas de minas de carbón.Según la MT914-2008 "Cinturón transportador ignífugo para minas de carbón para todo el núcleo de la tela", se probó el rendimiento de combustión del propano de la carretera.y el sistema de ventilador de escape comienza a descargar los gases de escape a través del tratamiento de purificación de carbono activado de la cortina de agua para cumplir con las normas nacionales de emisiones.

Parámetros técnicos principales:

1 pasillo: consiste en una cámara cuya pared exterior está construida de material refractario de 25 mm, su tamaño de entrada es de 460 mmx460 mm, longitud: 1676 mm,y está conectado a un tubo de escape con un diámetro de 300 mm por un conector cónico de acero inoxidable con un grosor de 1.5 mm. ¿Qué quieres decir?

2- Capó de escape: compuesto de acero inoxidable de 1,5 mm de espesor, colocado directamente sobre la cámara de ensayo, utilizado para extraer los gases de escape que se difunden desde el exterior de la boca del horno durante el proceso de ensayo;

3. soporte: utilizado para colocar la muestra de cinta transportadora fija, las especificaciones del banco de ensayo: longitud 1500 mm, anchura 220 mm, altura 160 mm, compuesto por barras de acero con un diámetro de 10 mm.

4. quemador de fenano: consta de seis inyectores de combustión con la cabeza de inyección inclinada hacia adentro en un ángulo de 45°

5. Combustible de ensayo: ≥ 95% de gas propano lleno (proporcionado por el usuario);

6Muestra: cinta transportadora retardante de llama

7- Dispositivo de pesaje: se utiliza para pesar el peso de las muestras de cinta transportadora y de las botellas de gas antes y después del ensayo; 30 kg/0,001 kg

8. anemómetro: situado en la línea central a 310 mm del suelo de la cámara y a 285 mm de la entrada de la cámara;

9. Termócouple: tipo K, diámetro exterior no superior a 3 mm; el diámetro del cable es de 0,5 mm, la precisión no inferior a la clase II, y el rango de medición es de 1300 °C;

10Sistema de control de temperatura: control por ordenador, la señal de milivoltios generada por el termoparejo se envía a la placa de regulación de la señal,y la señal analógica se convierte en una señal digital a través de la tarjeta de adquisición de datos, y luego controlado y reportado por el software informático;

11. Temporizador: Resolución: 0.1S, el error no es superior a 1s/h

12. Medidor de flujo de combustible: 35~350L/H con precisión de control ajustable ±2L/h

13. Precisión de control del consumo de combustible: 565 ± 2 g/50 min

14. Tensión de la fuente de alimentación: AC380V 50Hz sistema de cinco alambres trifásico;

15. consumo de energía: 4,01 kW;

16Temperatura del entorno de ensayo: 5°C-30°C

Composición del equipo:Se compone de cuatro partes: la caja de control principal, el dispositivo de soplado, el soplador de combustión y el soplador de combustión.

La caja de control es extraíble.

Purificación del aire del ventilador de escape: después de que el conducto de escape se instala en el conducto de escape, el aire pasa a través de la vía, y el caudal del aire es controlado por la válvula de control.

El material del marco está hecho de soldadura cuadrada de acero inoxidable 304 de alta calidad, y la caja de control está hecha de placa de acero electrostático (t = 1,2 mm), y la superficie está rociada con plástico,que es más suave y hermoso.

Material SUS304, hecho por mi empresa.

Sistema de control:

6.1 La caja de control adopta un sistema de control de relé y todos los componentes electrónicos están fabricados con marcas nacionales líderes,que puede garantizar mejor el rendimiento de trabajo y la precisión de detección de la máquina.

6.2 La temperatura adopta un termostato inteligente P.I.D. importado (con función de cálculo automático) y un sensor y temporizador de termopares PT100 de alta precisión.

6.3 El equipo dispondrá de los siguientes dispositivos de protección de seguridad: protección contra la sobrecarga de potencia, protección contra el cortocircuito, protección contra la sobrecarga del circuito de control, protección contra temperaturas ultra altas.
