Máquina de ensayo no combustibles para materiales de construcción ignífugos, adecuada para el método de ensayo de juicio de la combustibilidad

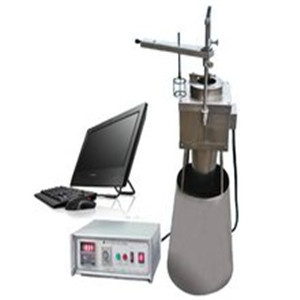

DX8371 Máquina de ensayo no combustible de materiales de construcción ignífugos

Estructura del equipo:Esta máquina está compuesta por un horno de calefacción, una caja de control, una computadora y un estabilizador de aire.

El tamaño de la caja de combustión: L700*W400*H850 ((mm).

La caja de combustión y la caja de control están hechas de acero inoxidable SUS304 de alta calidad, que es hermoso y generoso en apariencia.que es buena antirruja.

Sistema de control de la temperatura:

Termócouple: se adopta un termocouple blindado de níquel-cromo tipo K con un diámetro de alambre de 0,3 y un diámetro exterior de 1,5*300 ¢, que cumple plenamente la precisión de primera clase requerida por GB/T5464.

Adquisición de temperatura: EVOC 16-bit AD, tarjeta de adquisición de temperatura de alta precisión, con el sistema informático para calcular y procesar la señal de adquisición, el control es muy preciso.

1- Cumplir con las normas:

It is developed in accordance with the technical indicators and requirements specified in the national standard GB/T 5464-2010 "Test Method for Non-flammability of Building Materials" and GB/T 8624-2012 "Classification of Combustion Performance of Building Materials and Products". IS01182: 2002 "Ensayo de reacción al fuego de los materiales de construcción - Prueba de no inflamabilidad".

2- Ámbito de aplicación:

Es principalmente adecuado para el método de ensayo para juzgar el rendimiento de combustión de los materiales de construcción en condiciones especificadas.Es adecuado para ensayar la clasificación del rendimiento de combustión de los materiales ignífugos de la clase A en la clasificación del rendimiento de combustión de los materiales de construcción GB8624..

3Las características principales:

Este equipo adopta una computadora industrial y una tarjeta de adquisición AD de alta precisión de 16 bits, y los datos recopilados son procesados completamente por la computadora,que simplifica en gran medida el trabajo de cálculo de datos manual tradicional; Interfaz de operación humanizada, operación simple y conveniente, las personas que no saben cómo usar un ordenador pueden aprender a operar después de 5 minutos de entrenamiento.el probador puede ver los datos de prueba y la curva de temperatura en tiempo real; Al finalizar el ensayo, el informe de ensayo se genera automáticamente y los datos de ensayo son claros a simple vista, lo que es conveniente para que el operador los guarde, imprima y transmita.El equipo está equipado con un regulador de tensión de alta precisión, y la fluctuación del voltaje esté dentro del 2% para garantizar la estabilidad del voltaje de ensayo de entrada;El equipo también tiene dispositivos de protección contra el sobrecalentamiento y la sobrecorriente para evitar que el horno de calefacción se sobrecargue durante el proceso de calefacción, prolongando efectivamente la vida útil del horno.

Parámetros principales:

1El dispositivo de ensayo incluye un horno de calefacción, un soporte de muestras, una capucha de flujo de aire, un termoparejo, un regulador de potencia, un regulador de voltaje, un dispositivo inteligente de control de temperatura,y un ordenador (que puede registrar la curva de temperatura y todos los datos del ensayo)

2. horno de calefacción: Φ95mm × Φ75mm × Φ150mm, 3mm × 0,2m níquel 80% cromo 20% banda de resistencia

3Peso del bastidor de muestras: 15 g + 1 g

4. Capó de flujo de aire: Φ75 mm × 500 mm

5- Termócouple: blindaje aislado de níquel y cromo Φ3 mm

6Regulador de tensión: 2 KVA, estabilidad de tensión ≤ ± 1%

7. Termómetro: 0~1000±2%

8. Rango de tiempo de tiempo: 0 ~ 99h de precisión ± 1S

9. tensión de la fuente de alimentación: AC220V±10%, 50Hz, corriente eléctrica≤10A;

10Tiempo de estabilidad: desde la temperatura ambiente hasta 750°C≤1h;

11. temperatura del horno: 750 ± 5 °C;

12. Desviación de temperatura en el horno: 2°C/10min;

13. potencia de calefacción: 800 ~ 1000W;

14- Potencia máxima: 1,5 kW.

15. tensión de calefacción de potencia: 0 ~ 100 V ajustable

Condiciones de uso:El suelo es plano, bien ventilado y no contiene gases y polvo inflamables, explosivos y corrosivos.Deje un espacio adecuado de mantenimiento alrededor del equipo.

Temperatura: entre 25°C y 35°C.

El rango de fluctuación de voltaje permitido: 220V±10%.

Rango de fluctuación de frecuencia permitido: 50 Hz±1%.

El usuario deberá configurar el equipo con un interruptor de escape de aire en el lugar de instalación, que deberá ser independiente y dedicado al uso del equipo.

Tamaño del horno de ensayo:El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.

Tamaño de la caja de control:L700 × W600 × H1200 (mm), la caja de control está controlada por ordenador.

El horno experimental está hecho de acero inoxidable de alta calidad (t = 1,2 mm), que es hermoso y generoso en apariencia.

Las partes internas están hechas de acero inoxidable SUS304, que tiene una buena resistencia a la oxidación.

Sistema de control de temperatura: sistema de control de temperatura inteligente por ordenador.

Termócopo: Termócopo blindado de níquel-cromo con un diámetro de φ1,5 mm y una precisión de II.

4. PIndicadores de rendimiento

1Fuente de alimentación: 220 V AC ± 10%, 50 Hz, corriente ≤ 10 A;

2. potencia de calefacción: 1500 W;

3. rango de temperatura: (-200~1300) °C;

4. Rango de control de la temperatura: (300~750) °C;

5. Precisión de medición de la temperatura: ±1°C;

6. Precisión de control de la temperatura: ±3°C;

7Temperatura de equilibrio inicial en el horno: (750±5) °C, desviación de temperatura en 10 minutos≤ 2°C;

8Temperatura estable en el horno: desde la temperatura ambiente hasta 750 °C ≤ 1 hora;

9. Tamaño del tubo del horno de calefacción: diámetro interno (75±1) mm, altura (150±1) mm;

10La muestra es cilíndrica: diámetro 45 mm, altura (50±3) mm;

11- Superficie del piso: 1 metro cuadrado;

12. sonda de temperatura: el diámetro exterior es de 1,5 mm, y el diámetro del alambre es de 0,3 mm.

13. Regulación de la potencia: 0~1200 V ajustable;

14. Ajuste del estado: antes del ensayo, la muestra debe ajustarse en un horno de secado ventilado a una temperatura de (60±5) °C durante (20~24 h),y luego la muestra se enfría a temperatura ambiente en un recipiente de secadoLa masa de cada grupo de muestras debe pesarse con una precisión de 0,01 g antes del ensayo.

15Punto de ensayo de la sonda: cámara de ensayo, centro de la pieza de ensayo, superficie de la pieza de ensayo, pared del horno.

Yo...el instrumento

Todo el instrumento está alojado en una carcasa de 19 pulgadas e incluye un controlador de temperatura, alarma de sobrecalor y controlador de potencia.El controlador de potencia mantiene la temperatura bajo la influencia de las fluctuaciones de voltaje y muestra la potencia de la fuente de alimentación suministrada en vatios.
