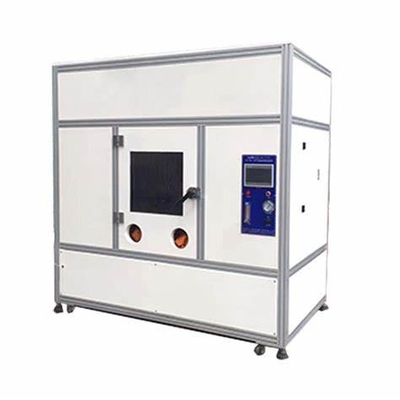

Máquina de ensayo de combustión UL1581, cámara de ensayo de combustión vertical y horizontal

DX8382 Gran gabinete de combustiónUL1581 Máquina de ensayo de combustión, cámara de ensayo de combustión vertical y horizontal

Las normas:

Se produce de acuerdo estrictamente con la norma UL1581 secta 1080.1 ~ 1080.14 y ha sido aprobado por la compañía Guangzhou Meihua UL,y cumple la norma de ensayo de combustión de la prueba de llama VW-1 (muestra vertical V)Es aplicable al VW-1 de UL1581, UL13, UL444 y UL1655 y a las normas de prueba FT-1 y FT-2 de CSA. Es económico y es ampliamente utilizado por una gran cantidad de industrias de cables y alambres.

Método de ensayo:

Ajustar la altura de la llama, poner la parte superior de la llama debajo de la muestra, quemar durante 15 segundos, apagar durante 15 segundos, repetir 5 veces para comprobar la incineración de la muestra, quemar,Apagar el tiempo y el número de repeticiones, y puede ser operado automáticamente.

Detalles del parámetro:

El ensayo completo se realizó en un laboratorio cerrado con un volumen de 4,32 metros cúbicos.

1. Cámara de combustión:

1Espacio efectivo: 2,4 m de longitud * 1 m de ancho * 1,8 m de altura

2Dimensiones: 2,4 m (longitud) * 1 m (ancho) * 2,5 m (altura)

3- El material:

Exterior: estructura cuadrada de marco de acero, placa de acero de 1,5 mm de espesor de pintura verde oscuro de horneado electrostático;

Interior: Laca negra horneada electrostática.

4Ventana de observación:

dos ventanas correderas a la izquierda y a la derecha; la ventana de visualización es de vidrio templado;

El borde circundante está revestido con acero inoxidable SUS304;

El tamaño: 730 mm (altura) * 420 mm (ancho).

5- Ventana de operación: 4 en total

El tamaño del espacio interior: ф150 mm;

Periferia: borde de acero inoxidable de 3,0 mm;

Sellado con guantes de cuero de brazo largo con una longitud de 600 mm;

Las dimensiones totales de las periferias: ф220 mm.

6Sistema de escape:

dos ventiladores de escape en espiral;

La placa de sellado es de acero inoxidable de 2,0 mm.

Los dos lados están provistos de ranuras deslizantes.

Un conjunto de dispositivos de control remoto: a. dos conjuntos de cuerdas de acero b. dos conjuntos de poleas

7Entrada de aire: 4 en total

El tamaño: ф160 mm;

La placa de sellado de empuje-tirón es una placa de acero inoxidable de 2,0 mm.

Hay ranuras deslizantes en ambos lados.

8- El soporte de fijación inferior:

Las dimensiones: 2,4 m (longitud) * 1 m (ancho) * 0,7 m (altura);

Utilizando hierro de ángulo de 60 mm*60 mm*4 mm, horneado electrostático con pintura verde oscuro;

Pulias de pie: seis, incluidas 4 polias con cerraduras.

9Equipo de iluminación: adoptar una lámpara redonda antifogada y a prueba de humo

2. Parte de control

1Indicación de quemado 1pcs.

2Configuración de combustión: 0-99,99 segundos

3.1 Indicador de encendido de parada

4Configuración de detener la ignición: 0-99.99 segundos configuración arbitraria

5. Número de combustión: 0-999999 veces fijado arbitrariamente

6Tiene las funciones de combustión automática, combustión, detener la ignición y contar

7Tiene función de conversión vertical/horizontal

8Tiene una función de encendido automático.

9Tiene función de conversión manual/automática.

10La ignición es un método de ignición de alta presión.

11La parte de ensayo está conectada con el mando, utilizando el enchufe de aviación, y el contacto es muy cercano

3. Parte de las pruebas

1- La boquilla.

1El ángulo es de 20 grados.

2. 1 válvula de regulación de la llama interna

3. 1 válvula de regulación de la llama externa

4. 1 regla de marcado del punto de contacto de la llama interna

5. 1 regla de bandera baja

6. 1 regla de longitud de ensayo

7. 1 indicador de llama

8. Cuadro de fijación de ensayo: a. Material: placa de acero después de un procesamiento fino y pintura b. Color: negro puro

9La caja de ensayo está hecha de acero inoxidable SUS304 después de un mecanizado fino.

10- La parte inferior del marco de ensayo: a. dos piezas de placa de acero de 2,0 mm b. Tamaño: 700 mm (longitud) × 450 mm (ancho) c. Color: pintura negra para hornear electrostático

11Los ensayos verticales y horizontales se diseñan de forma independiente.

12La caja de ensayo se extiende adicionalmente con una barra de empuje de brazo largo.

13. 3 señales horizontales de incendio

4Control de la fuente de aire:

1. Gas: se recomienda el metano (proporcionado por el usuario)

2. Medidor de caudal: 1 (tipo VA20430 de la empresa americana Dwyer)

3. Medidor de presión en tubo U: 1 (tipo Dwyer 1230-36)

4. 1 junta de gas

5Traquea: traquea de alta presión
