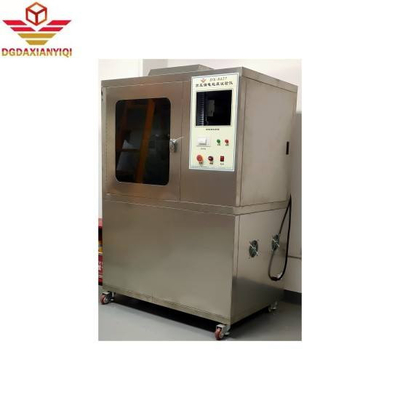

DX8352 Máquina de ensayo de trazas de fugas
Introducción:
Principio básico:Bajo la influencia de ambientes húmedos e impurezas en los productos eléctricos, puede producirse una fuga de aislamiento entre partes cargadas de diferentes polaridades o entre partes cargadas y metal aterrizado.El arco generado puede causar averías y cortocircuito en el aparato eléctrico, la corrosión del material debido a la descarga, e incluso conducen al fuego.
El ensayo de traza de fuga es un ensayo destructivo realizado en materiales aislantes para simular la situación anterior.El experimento consiste en aplicar un cierto voltaje y dejar caer un volumen especificado de líquido contaminado (0.1% NH 4 CL) a una altura fija (35 mm) durante 30 segundos en la superficie de un material aislante sólido, entre electrodos de platino de un tamaño especificado ((2 mm × 5 mm),para evaluar la tolerancia de la superficie del material aislante sólido bajo la acción combinada de un campo eléctrico y un medio contaminado, y para determinar su índice de seguimiento relativo (CT1) y su índice de resistencia al seguimiento (PT1).
Descripción detallada de los parámetros técnicos:
Conforme a la norma: cumple los requisitos de la norma de ensayo GB/T4207.
Si se utiliza un electrodo de platino rectangular, las fuerzas ejercidas por los dos electrodos sobre la muestra son 1,0 ± 0,05 N, respectivamente.
La tensión aplicada puede ajustarse entre 100-600 V (48-60 Hz). Cuando la corriente de cortocircuito es de 1,0 ± 0,1 A, la caída de tensión no debe exceder del 10%.Cuando la corriente de fuga de cortocircuito en el circuito de ensayo sea igual o superior a 0.5A, mantenerlo durante 2 segundos, el relé actuará, cortará la corriente e indicará que el objeto de ensayo no está calificado.
La constante de tiempo del dispositivo de goteo es ajustable, controlando con precisión el volumen de goteo de 44-50 gotas/cm3 y el intervalo de tiempo de goteo de 30 ± 5 segundos.
Electrodo: Dos electrodos rectangulares de platino con una superficie de sección transversal de 2 mm × 5 mm. Un borde final tiene una pendiente de 30 °.
Fuerza de superficie: 1,0 ± 0,05N
Válvula de ensayo: 100-600 V
Corriente máxima de ensayo: 3A
Distancia entre dos electrodos: 4,0 mm
Dispositivo de caída: el intervalo de tiempo de caída se puede establecer arbitrariamente
Volumen de la cámara de ensayo: 0,5 M3, profundidad 60 x anchura 95 x altura 90 cm
Dimensiones exteriores: profundidad x anchura x altura: 61x 120x 105cm
Material de la caja exterior: acero inoxidable espejo.
