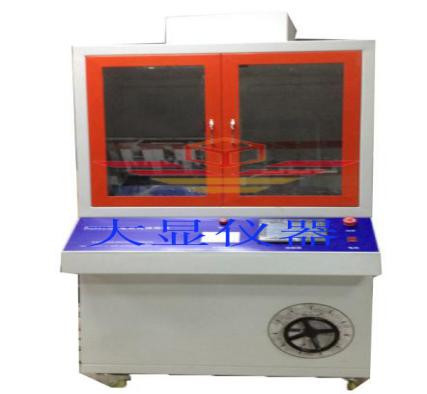

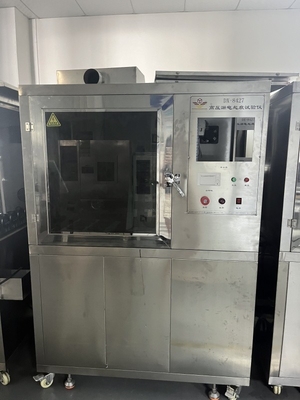

Máquina de prueba de filtros y cables de alta tensión para marcar fugas

DX.842B. El trabajo NoTeste de marcado de fugas de alta tensión de las líneas y cables

Resumen general:Se utiliza para probar la capacidad de los cables y cables para resistir la formación de rastros eléctricos.Solución de cloruro de sodio al 1% a cierta velocidad y caudal en una muestra colocada verticalmenteSi la corriente de la muestra no excede 1A durante este ciclo, la muestra no se quemará, no habrá arco continuo entre el electrodo y la tierra,y no habrá fenómenos de descomposición en la muestra, entonces la muestra se considera calificada.Es adecuada para cables de un solo núcleo y también puede utilizarse para la detección de cables de varios núcleos.

Aplicación:Se utiliza para la capacidad de los cables y cables para resistir daños causados por trazas eléctricas causadas por fugas superficiales en condiciones sucias.

Cumplimiento de las normas:cumplen los requisitos de los métodos de ensayo GB/T 3048.1-2007 para las propiedades eléctricas de cables y cables y los métodos de ensayo GB/T 3048.7-2007 para las propiedades eléctricas de cables y cables: Parte 7:Requisitos de las normas de ensayo para la resistencia a las huellas eléctricas.

Composición y características del equipo:parte de control eléctrico, dispositivo de pulverización, generador de alta tensión, regulador de tensión y dispositivo de recogida de líquidos de aguas residuales; el exterior del equipo está hecho totalmente de acero inoxidable,y el interior está sellado con placas epoxi resistentes a la corrosión e aislantes, evitando efectivamente que las fugas eléctricas y el líquido contaminante corroe la cáscara metálica.

Es uno de los productos principales de nuestra compañía, desarrollado conjuntamente por nuestra compañía y el centro de pruebas de cables CVC de Guangzhou.Utiliza tecnología de control inteligente PC+PLC para medir y controlar automáticamente el ciclo de rociado y los tiempos máximos de rociadoLos datos de prueba se pueden almacenar e imprimir; La parte de control de pulverización está hecha de caja de acero inoxidable, y la piscina de pulverización está hecha de placa acrílica transparente como el cristal, que es hermosa y elegante.El instrumento está diseñado de manera humana, simple de operación, fácil de usar y seguro para mostrar los rastros de fugas de alto voltaje con un voltaje de venta de fábrica de 5000V.

T.Parámetro ecnológico

Válvula de ensayo: 0~6000v ajustable

Corriente de ensayo: máximo 2A

Corriente de alarma: 1 A

Regulador de tensión: 10KVA Salida 0 ~ 250v

Transformador de alto voltaje: 10KVA Salida 0~5000v

Clampada de electrodos: hecha exclusivamente de cobre

Cuadro de aislamiento de la muestra: hecho de Teflón de alto aislamiento

Dispositivo de pulverización de líquido: rango de pulverización 1,2 m, velocidad de pulverización 3 m/s, volumen de pulverización 0,5 mm/min

Dispositivo de detección de sobrecorriente: se adopta el interruptor de alta sensibilidad.la fuente de alimentación se cortará automáticamente y la señal de alarma saldrá

Sistema de control: adopción de control de precisión de pantalla táctil Siemens PLC + Weinview, con rociado preciso, sincronización precisa, operación sencilla y registro automático de datos, sin registro ni cálculo.

Dispositivo de protección contra fugas: el equipo está equipado con un dispositivo de detección de fugas de alta sensibilidad.que puede cortar inmediatamente la fuente de alimentación y la alarma cuando se produce una fuga de la carcasa o un exceso de corriente, protegiendo eficazmente la seguridad personal del operador y la fiabilidad del equipo.

Tratamiento interno: el interior está sellado con una placa epoxi resistente a la corrosión y aislante, que tiene el efecto de aislamiento y prevención de la corrosión

El tamaño del equipo: L1300mm*W800mm*H1700mm

Fuente de alimentación: 220V 50/60hz

Peso del equipo: 120 kg
