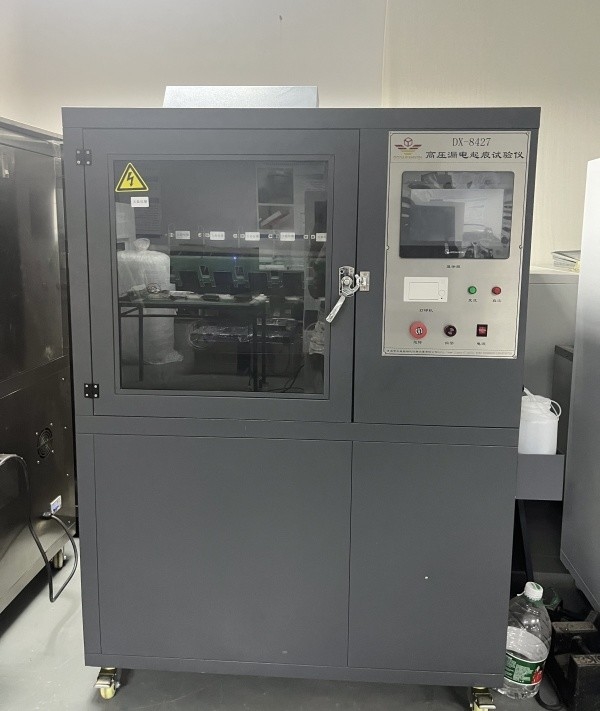

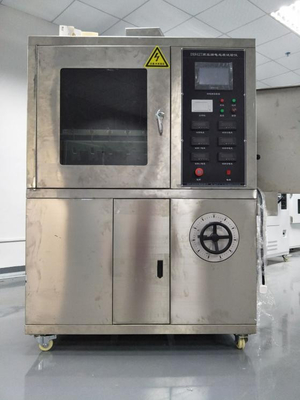

Máquina de ensayo de trazas de fugas de alta tensión

DX8427H.Máquina de ensayo de detección de fugas de alta tensión

1- ¿ Qué?ámbito de aplicación:

Apto principalmente para probar la resistencia de los productos eléctricos y electrónicos, los electrodomésticos y sus materiales a las trazas eléctricas y la corrosión,simulación del uso de contaminantes líquidos y de muestras de superficie inclinadas a una frecuencia de potencia (48 Hz -62 Hz)Evaluar el nivel de resistencia de los materiales de aislamiento eléctrico utilizados en condiciones ambientales adversas mediante la medición de la resistencia a la electrificación y la corrosión.Bajo la influencia de la humedad y las impurezas de los productos eléctricosEl arco resultante puede causar averías, cortocircuitos, etc.o erosión del material debido a la descargaEsta prueba es una prueba destructiva que simula la situación anterior en materiales aislantes,utilizado para medir y evaluar la resistencia relativa a las fugas y el marcado de aislantes bajo la acción de un campo eléctrico e impurezas que contienen agua a un voltaje especificadoEs adecuado para materiales sólidos de aislamiento eléctrico y sus productos en productos eléctricos y electrónicos, electrodomésticos, tales como enchufes de relé, cubiertas de interruptores de conversión, contactores,etc..

2, Conforme a las normas:

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", los elementos de ensayo de simulación especificados en la norma para el ensayo de detección de fugas de materiales aislantes AC/DC, aplicable al caucho,plástico y otros materiales aislantes eléctricos, como el método del plano inclinado. estándar para cinco juegos de probadores de caucho de silicona y probadores de silicona

Parámetros técnicos:

Electrodo de 0,5 mm de espesor Material: acero inoxidable

Distancia entre los electrodos superior e inferior: 50,0 mm ± 0.1;

La tensión de ensayo: 100V-6000V ajustable sin pasos.

Regulador de voltaje: salida: ajustable desde 0 ̊250V, con una capacidad de 5 KVA;

Cuando la corriente del circuito sea de 60 mA, cortar la tensión de salida;

Duración del ensayo: 6 horas.

Precisión de caída: 0,5%;

Estabilidad de voltaje: ± 1%

Regulador de tensión de alta precisión: salida AC220V. Potencia 6000W. Precisión ± 1%;

Transformador de ensayo: capacidad de 5 KVA. Tensión máxima de salida AC6000V (o DC6000V opcional);

Detección de rastros: de acuerdo con la norma GB/T6553-2003/4.1.2Si la corriente es inferior a 60 mA durante 6 horas sin fluir, se considera que pasa;

Dispositivo de caída: utilizando una bomba peristáltica de precisión Ralph, con un rango de caudal de 0,00185-20 mililitros por minuto, una velocidad de trabajo de 0,1-50 revoluciones por minuto,y un error de precisión del caudal inferior a 0el 0,5%;

Voltado de salida: CA/CC (cambiable)

Casilla: hecha de acero inoxidable SUS304 (superficie cepillada);

El depósito de aguas residuales está hecho de acero inoxidable 316 y está equipado con un dispositivo de sellado.

El volumen es de 0,56m3, el volumen del estudio: 900L * 650W * 950H (mm);

Dimensiones del instrumento: 1200L * 750W * 1800H (mm), longitud 750 * anchura 1180 * altura 1760mm, caja de madera 890 * 1320 * 1900

Peso: aproximadamente 200 kg

Dispositivo de control: adopción del control de pantalla táctil Siemens PLC+Taiwan Weinview, control preciso, operación sencilla, diseño totalmente humanizado, generación automática de informes después de la prueba,y el panel de la impresora térmica puede imprimir los resultados de las pruebas de manera oportuna;

Número de grupos de ensayo: cinco grupos (durante el ensayo, una bomba controla un grupo de gotas y el proceso de ensayo no se afecta entre sí,que no se observa comúnmente en el mercado, ya que una bomba controla cinco grupos) (se puede ensayar por separado o en conjunto)

Etapas de ensayo:

Preparación para el experimento: a menos que se especifique lo contrario, el experimento debe llevarse a cabo a una temperatura ambiente de (23 ± 2) °C, con cinco muestras probadas para cada material.Cuando se instale la muestra, la superficie de ensayo mate debe estar orientada hacia abajo, haciendo un ángulo de 45° con el plano horizontal.

Nota:Utilice nuevas almohadillas de papel filtrante para cada experimento.

En primer lugar, se inyecta el líquido contaminado en el revestimiento del papel filtrante para humedecer completamente el papel filtrante.Ajustar el caudal del líquido contaminado y corregir el caudal de acuerdo con lo dispuesto en el cuadro 1.Observar el flujo durante al menos 10 minutos para asegurarse de que el líquido contaminado fluye constantemente por la superficie de la muestra entre los dos electrodos.El líquido contaminado debe fluir desde el orificio axial del electrodo superior en lugar de desbordarse desde el lado o la parte superior del papel filtro.

Aplicar el voltaje

Método 1: Método de localización del voltaje constante.

Cuando el líquido contaminado fluya uniformemente a la velocidad de flujo especificada en el cuadro 1, cierre el interruptor y aumente el voltaje a uno de los valores de voltaje más adecuados de 2,5 kV, 3,5 kV o 4,5 kV.Comience el tiempo y mantenga el voltaje constante durante 6 horas.

Si es necesario ensayar a una tensión superior o inferior, se tomará otro conjunto de cinco muestras para cada tensión de ensayo preferida para el ensayo.

La tensión de traza eléctrica constante es la tensión más alta a la que no se han dañado las cinco muestras después de haber sido sometidas durante 6 horas.

Los materiales se clasifican de la siguiente manera:

Nivel 1A0 o 1B0: de acuerdo con la norma de juicio A o la norma de juicio B, si una muestra falla en un plazo de 6 horas a 2,5 kV;

Nivel 1A2.5 o 1B2.5Si los cinco ejemplares pueden soportar un voltaje de 2,5 kV durante 6 horas y cualquier ejemplar falla dentro de 6 horas a 3,5 kV;

Nivel 1A3.5 o 1B3.5Si los cinco ejemplares pueden soportar un voltaje de 3,5 kV durante 6 horas y cualquier ejemplar falla dentro de 6 horas a 4,5 kV;

Nivel IA4.5 o 1B4.5 : Si las cinco muestras pueden soportar un voltaje de 4,5 kV durante 6 horas; en cada caso, debe indicarse la profundidad máxima de erosión.

Método 2: Método de localización de voltaje por etapas:

Elegir un voltaje de arranque con un valor múltiple de 250 V, comenzando desde el principio,para que no se viole la norma de juicio A (corriente superior a 60 mA) antes del tercer nivel de voltaje (puede requerirse un ensayo preliminar)Cuando el líquido contaminado fluya uniformemente a la velocidad de flujo especificada, cierre el interruptor y aumente el voltaje al valor seleccionado, mantenga el voltaje durante 1 hora,y luego aumentar gradualmente el voltaje en 250 V cada hora hasta que se produzca el daño de acuerdo con la norma de juicio ACuando el voltaje aumenta, el caudal del líquido contaminado y el valor de la resistencia de la resistencia de serie también deben aumentar de acuerdo con las disposiciones del cuadro 1.

La tensión electroquímica escalonada es la tensión más alta a la que no se han dañado las cinco muestras después de haber sido sometidas a Ih.

Los materiales se clasifican de la siguiente manera:

Nivel 2Ax, donde x es la tensión máxima a la que puede resistir el material de ensayo, expresada en kV.

Nota1: inevitablemente habrá un fenómeno de parpadeo significativo. En caso contrario, el circuito, el flujo del líquido contaminado y la resistividad del líquido contaminado deben comprobarse cuidadosamente.

El destello se refiere a un pequeño arco amarillo a blanco (en ocasiones azul en algunos materiales) que aparece directamente sobre los dientes inferiores del electrodo dentro de unos minutos de la aplicación de voltaje.

Aunque la descarga puede saltar de un diente a otro antes de que finalmente se produzca un pequeño "punto caliente" brillante estable, estas descargas se llevan a cabo básicamente de manera continua.Estos "puntos calientes" pueden quemar la superficie de la muestra y en última instancia pueden conducir a daños electroquímicosLa descarga rápida en la superficie de la muestra entre los dos electrodos no puede causar rastreo.

Los fenómenos significativos de centelleo también se pueden observar utilizando un osciloscopio de rayos catódicos.2W) conectados en serie con un dispositivo de sobrecorriente.

El parpadeo normal se puede observar a partir de la forma de onda de corriente de frecuencia de potencia continua, pero desigual e interrumpida cada medio ciclo.

Nota 2: Antes de que el rastro llegue al electrodo superior, cuando una corriente de 60 mA fluye a través del rastro conductor y el electrolito retenido en la superficie de la muestra,el dispositivo de sobrecorriente debe activarse.

Nota3: La profundidad de erosión debe medirse después de raspar o utilizar otros métodos para eliminar el aislamiento y los desechos descompuestos.

Este instrumento está diseñado estrictamente de acuerdo con las normas GB/T6553-2003 e IEC60587-2007.

Norma basada en: GB/T6553-2014/IEC60587:2007 Método de ensayo para la evaluación de la resistencia a la trazabilidad y a la corrosión de los materiales aislantes eléctricos utilizados en condiciones ambientales severas

Método 1: Método de localización de voltaje constante.

Método 2: Método de localización del voltaje en etapas.

La última norma GB/T6553-2014/IEC60587:2007

Las principales diferencias entre GB/T6553-2014 y GB/T6553-2003 son las siguientes:

La presente norma está redactada de conformidad con las normas establecidas en GB/T 1.1-2009.

Esta norma sustituye la norma GB/T 6553-2003.

En comparación con GB/T 6553-2003, los principales cambios en esta norma son los siguientes:

El nombre de esta norma ha sido cambiado a "Método de ensayo para la evaluación de la resistencia a la trazabilidad y la corrosión de los materiales aislantes eléctricos utilizados en condiciones ambientales severas".

¢La frecuencia de potencia ha sido cambiada de "48 Hz -62 Hz" a "45 Hz -65 Hz" (véase el capítulo 1, capítulo 1 de la edición de 2003);

La limpieza de la muestra se especifica claramente en la preparación de la muestra (véase el punto 3.2).2, versión 3.2);

"Cambio "... puede actuar cuando exceda de 60 mA durante 2 segundos"... a "... puede actuar cuando exceda de 60 mA o de 6 mA durante 2 a 3 segundos"... (véase 4.1.4 de la versión 4.1.4, 2003);

Se añade "dispositivo de ventilación 4.6" (véase 4-6);

-1. Cambiar "en un ángulo de 45 ° con respecto a la horizontal" por "en un ángulo de 45 ° ± 2 ° con respecto a la horizontal" y añadir el contenido "5 muestras pueden ser ensayadas juntas o independientemente" (véase 5.1.2 de la versión 5.1.2, 2003);

1Se ha añadido el contenido de "paréntesis" y "ejemplos ilustrados" (véase el punto 5.2).1.3 de la versión 5.1.3, 2003);

La presente norma 5.4 sustituye el contenido de la norma de evaluación de los puntos finales del capítulo 1 de GB/T 6553...2003 y añade el contenido "Cuando la muestra tiene agujeros debido a la corrosión concentrada o se incendia, se considera que se ha alcanzado el punto final" (véase el capítulo 1 de la versión 5.42003).

El método de traducción utilizado en la presente norma es equivalente al de la norma IEC 60587:2007.

Esta norma fue propuesta por la Asociación de la Industria Eléctrica de China.

Esta norma está bajo la jurisdicción del Comité Técnico Nacional para la Evaluación y Normalización de Materiales y Sistemas de Aislamiento Eléctrico (SAC/TC 301).

Las principales unidades de redacción de esta norma son el Instituto de Investigación de Ciencias de Aparatos Eléctricos de Guilin Co., Ltd., el Instituto de Normas y Tecnología de Shenzhen,Guangdong Biaomei Silicon Fluoride New Materials Co.., Ltd., y el Instituto de Tecnología Eléctrica y Economía de la Industria de Maquinaria de Beijing.

Los principales redactores de esta norma son Wang Xianfeng, Liu Zhiyuan, Sun Rong, Song Yan, Huang Zhenhong, Liu Yali, Chen Yuhui, Weng Simiei, Lu Wencan, Tang Ying y Guo Liping.

Las versiones anteriores de esta norma se han publicado de la siguiente manera:

¥ GB/T 6553-1986, GB/T 6553-2003 y el artículo 6 del Reglamento (CE) n.o 1049/2005.
