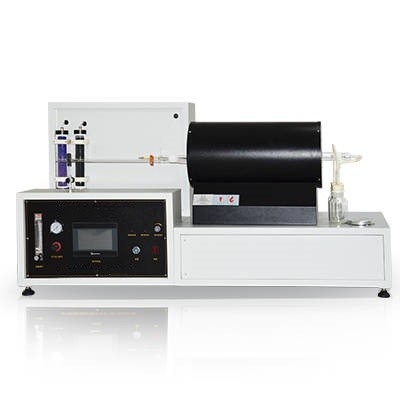

Máquina de medición de la liberación de gas de ácido halógeno El cable y el alambre Equipo de ensayo de conductividad del PH de halógeno

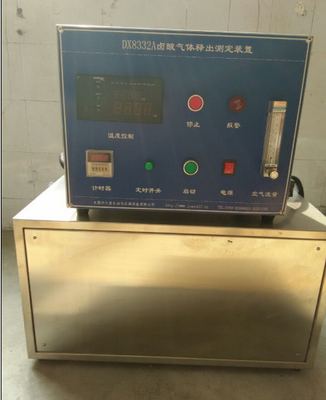

DX8332AH.Dispositivo de medición de liberación de gas de ácido alógeno

Equipo de ensayo de alambre y cable para halógenos, pH y conductividad IEC 60754 Parte 1 y 2

IEC 60754-1 Testador de gas de ácido halógeno para cables eléctricos

Aplicación:

Es adecuado para determinar la cantidad total de gas ácido halógeno para cables retardantes de llama bajos y libres de halógeno y para medir el pH y la conductividad para determinar la acidez de los gases.

Composición del equipo:

1. horno tubular: la longitud efectiva y el diámetro de la cámara de calefacción son de 600×ф42mm, y está equipado con un sistema de calefacción eléctrica ajustable.

2. tubo de combustión:

1Material: tubo refractario de dióxido de silicio, resistente a los gases corrosivos.

2. Especificaciones: El diámetro interno es de 40 mm, la longitud del lado de entrada del horno tubular es de 60 ~ 200 mm, y la longitud del lado de salida es de 60 ~ 100 mm, dejando un hueco para la expansión del calentamiento.

3Barco en llamas:

1Material: tubo de sílice fundido.

2Especificaciones: longitud 100 mm, ancho 25 mm, profundidad 10 mm.

3- Método de alimentación del barco de quema: se adopta el método de tirón de barras magnéticas y alambre de platino.

En cuarto lugar, la recogida de gas: se seleccionan dos botellas: una de ellas está equipada con un agitador magnético y contiene 220 ml de solución de hidróxido de sodio.

5Sistema de suministro de gas:

1. Medidor de flujo de aire: 20 ml~200 ml ajustable

2. Compresor (su empresa proporciona el suyo)

6Muestreo: 500 mg~1000 mg

7- Determinación del contenido de ácido halógeno:

1Balanza analítica: la precisión es de 0,1 mg

2. Medidor de pH digital: la precisión es de 0.02PH

3. Medidor de conductividad: rango de medición: (0~1×105) μS/cm

Introducción:

. IEC 60754-1, 2 Tester de liberación de gas de ácido halógeno en cables eléctricos, Tester de corrosión de cables mide el volumen de gas de ácido halógeno (IEC 60754-1), concentración de pH ((PH Meter, iones de hidrógeno, IEC 60754-2),Conductividad (IEC 60754-2) y etc. de un cable por calor radiante en el horno de tubos (IEC 60754-1)Se trata de una serie de medidas que se aplican a las condiciones de trabajo de los trabajadores.

. En particular, IEC 60754-1, 2 Tester de liberación de gas de ácidos halógenos de cables eléctricos, Tester de corrosión de cables puede probar las normas IEC 60754-1 e IEC 60754-2 por un equipo y función de selección de modo;

. la IEC 60754-1 es el cable libre de halógenos procedente de y incluyendo el polímero a compuestos halogenados sobre la base de los compuestos aditivos emitidos durante la combustión, excepto los hidracidos de fluoración,es la medida del volumen de gas halógenoLa norma IEC 60754-2 se aplica a los cables eléctricos u ópticos procedentes de compuestos emitidos durante la combustión para medir el límite de oxidación del gas.fiabilidad y conveniencia del usuario para insertar los dispositivos de alimentación automática para embarcaciones de combustión, giratorios para facilitar la colocación de la muestra, ajuste del temporizador automático, filtración de aire, etc.;

Normas de referencia:

. IEC 60754-1 Edición 2.0 b:1994: Ensayos con gases producidos durante la combustión de materiales de cables - Parte 1: Determinación de la cantidad de gas halógeno ácido

- IEC 60754-2 Edición 1.0 b:1991: Ensayos con gases producidos durante la combustión de cables eléctricos - Parte 2:Determinación del grado de acidez de los gases producidos durante la combustión de materiales extraídos de cables eléctricos mediante la medición del pH y la conductividad.

KS C IEC 60754-1: Ensayos con gases derivados de la combustión de cables eléctricos - Parte 1: Medida de la cantidad de gas ácido halógeno.

KS C IEC 60754-2: Ensayos sobre gases derivados de la combustión de cables eléctricos - Parte 2: Ensayos de corrosión mediante la generación de gases de combustión.

. KWS 409 : Cables resistentes al fuego - 5.12 Causticidad del gas de combustión.

Especificaciones:

Horno de tubos:

- Para la sección de calefacción del horno, su longitud es de 500 mm y su diámetro interior es de 40 mm. También contiene un sistema de calefacción controlado eléctricamente ((Control de temperatura).

El tubo (Pyrex):

- El tubo resistente al fuego se utiliza en el horno para proteger el tubo contra los gases corrosivos.El diámetro interno del tubo de sílice es de 38 mm y la longitud del tubo es de 150 mm desde la entrada del horno y el tubo sobresale a una distancia de 100 mm desde la salida.

Barco de combustión:

- 98 mm ((Llevo) * 15 mm ((Ancho) * 12 mm ((Profundidad); cada embarcación se utiliza sólo tres veces antes de su combustión o reciclado.

Botella de lavado con gas:

- La altura del líquido en el extremo del tubo será de 100 ~ 120 mm en cada botella.

Sistema de suministro de aire

- El gas utilizado para la combustión será aire y el caudal del aire inyectado en el tubo se ajustará de acuerdo con la sección transversal interna real del tubo.La velocidad del aire que fluye a través de la muestra será de 378 ml/min ± 10%..

Tamaño:

- 1220 mm (W) * 450 mm (D) * 560 mm (H)

El horno:

- 500 mm w * 300 mm D * 38 mm H

con un contenido de nitrógeno superior o igual a 10%, pero no superior a 50%

- 700 mm de ancho*37 (diámetro interior)

Fuente de alimentación:

- 220V, 60HZ, 10A. - ¿Qué quieres decir?

Peso:

- 60 kilos.

Servicios públicos:

- El compresor de aire,

Nombre del artículo:

- IEC 60754-1,2 Tester eléctrico de liberación de gas de ácido halógeno, Tester de corrosión de cables
