Equipo de ensayo de combustión de cables y alambres, para evaluar la capacidad de cables y alambres montados en posición vertical

DX8349 Equipo de ensayo de combustión de haces de alambre y cable

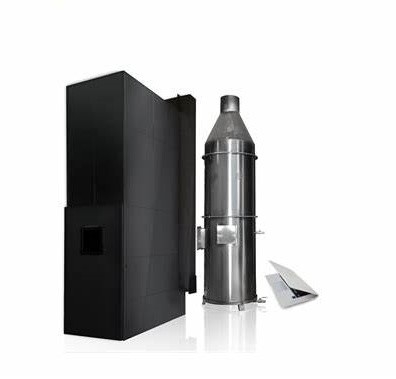

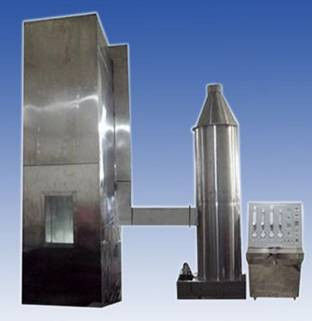

Ámbito de aplicación:Se utiliza para evaluar la capacidad de los cables, cables o cables ópticos montados en forma vertical para suprimir la propagación vertical de la llama en condiciones especificadas.con la necesidad de cooperar con las torres de eliminación de humo y polvo durante el usoLa máquina completa consta de varias partes, entre las que se incluyen una cámara de ensayo, fuente de aire, escalera de acero, sistema de purificación de emisiones, fuente de ignición, etc.

Conforme a las normas:de conformidad con GB/T18380.31-2008 e IEC60332-3-10-2018 "Ensayos contra incendios de cables y cables ópticos en condiciones de llama - Parte 31:Informe de ensayo del aparato de ensayo para la instalación vertical de alambre y cable agrupados con propagación vertical de la llama", y puede cumplir con las normas GB/T18380.32-2008/IEC60332-3-21:212000 "Ensayos de incendio de cables y cables ópticos en condiciones de llama - Parte 32: Instalación vertical de alambre agrupado y ensayo de propagación vertical de la llama del cable de clase A F/R" GB/T18380.Se aplicará el procedimiento siguiente:2000 "Ensayos de incendio de cables y cables ópticos en condiciones de llama - Parte 33: Prueba de propagación de la llama vertical para cables y cables montados en forma vertical - Clase A", GB/T18380.Se aplicará el procedimiento siguiente:2000 "Ensayos de incendio de cables y cables ópticos en condiciones de llama - Parte 35: Prueba de propagación de la llama vertical para cables y cables montados verticalmente - Clase C" GB/T18380.Se aplicará el procedimiento siguiente:2000 "Ensayos de incendio de cables y cables ópticos en condiciones de llama - Parte 36: Ensayos de propagación de la llama para cables y cables montados verticalmente - Clase D".

Parámetros técnicos:

1. Caja de ensayo: el dispositivo experimental debe ser una caja autoportante con una anchura de (1000±100) mm, una profundidad de (2000±100) mm y una altura de (4000±100) mm.La pared trasera y ambos lados de la cámara de ensayo deben tener un coeficiente de transferencia de calor de aproximadamente 0.7W? M-2? K-1 aislamiento térmico, placa de acero inoxidable USU304 de 1,5 mm de espesor, fibra mineral de aislamiento de 65 mm de espesor envuelto en el medio, y placa de acero inoxidable USU304 de 1,5 mm de espesor en el exterior

2Fuente de aire:

La entrada de aire está equipada con un anemómetro digital de velocidad del aire, y el caudal de gas del aire es (5000±500) L/min.

Una vez finalizado el experimento: si la muestra sigue ardiendo después de haber parado el fuego durante una hora, hay una alarma y un dispositivo que utiliza la lluvia para detener la combustión por la fuerza.

3Tipo de escalera de acero: anchura (500±5) mm, anchura de escalera de acero estándar (800±10) mm, material de escalera de acero ancha es acero redondo inoxidable USU304

4Dispositivo de purificación de emisiones:

La parte superior de la caja de ensayo está equipada con un anemómetro digital para garantizar que la velocidad del viento sea inferior a 8 M/S y no afecte al flujo de aire dentro de la caja de ensayo.

Dispositivo de recogida de humo y de lavado de humo y polvo: acero inoxidable SUS304, de 800 mm de diámetro y 3500 mm de altura.

Fuente de encendido

1Tipo: La fuente de ignición debe incluir una o dos boquillas de gas propano tipo correa y sus contadores de caudal y mezcladores Venturi.La superficie de alimentación del fuego debe ser una placa metálica plana perforada con 242 agujeros con un diámetro de 1Estos agujeros están dispuestos en tres filas escalonadas, con 81, 80 y 81 en cada fila, distribuidos en un tamaño nominal dentro de un rango de 257×4.5mm.una fila de pequeños agujeros se abren a ambos lados del lanzallamasCada lámpara de pulverización debe estar equipada con dispositivos precisos para controlar el caudal de propano y aire.Puede utilizarse un caudalímetro rotativo o un caudalímetro de masa

2La boquilla de posición de la fuente de encendido deberá colocarse horizontalmente, a (75±5) mm de la superficie frontal de la muestra de cable, a (600±5) mm de la parte inferior de la caja de ensayo.y simétrico con el eje de la escalera de aceroEl punto de ignición de la lámpara de pulverización debe situarse en el centro entre las dos barras horizontales de la escalera de acero y a al menos 500 mm del extremo inferior de la muestra.

Parámetros técnicos:

1El tamaño del interior de la caja de ensayo es de 1000 (W) X2000 (D) X4000 (H) mm, con una caja de material de lana mineral llena en el centro.

2En la parte inferior de la caja hay un espacio de admisión de aire de 800 (W) x 400 (D) mm, situado a 150 mm de la pared frontal.

3El espacio de escape superior es de 300 (W) X1000 (D) mm.

4Escalera de acero inoxidable de ancho tamaño 500 (W) X3500 (H), 1 pieza

5Escalera de acero inoxidable estándar tamaño 800 (W) X3500 (H), 1 pieza

6. Dos dispositivos de quemador de propano estándar de tira

7Dos dispositivos de mezcla de gas Venturi.

8Medidor de presión y dispositivo de válvula reductora de presión, capaz de ajustar la presión del propano y del aire a 0,1 MPa

9. Ajuste y ajuste del caudal de gas mediante un caudalímetro rotativo

10La caja proporciona escaleras de acero y barandillas para que los usuarios inspeccionen en la parte superior.

11. Equipado con una válvula de bola que puede apagar manualmente la fuente de aire

12. Configurar automáticamente el tiempo de prueba de combustión y cortar automáticamente la fuente de gas en ese momento

13El termopare en la pared interior de la caja puede mostrar la temperatura dentro de la caja

14Dimensiones exteriores de la cámara de combustión: 1120 (W) X2195 (D) X5077 (H) mm

15Dimensiones exteriores de la caja de control: 1280 (W) X770 (D) X1200 (H) mm

16Fuente de alimentación: AC 220V, 50/60Hz, 2A

17Fuente de gas: propano, aire (provisto por el cliente)

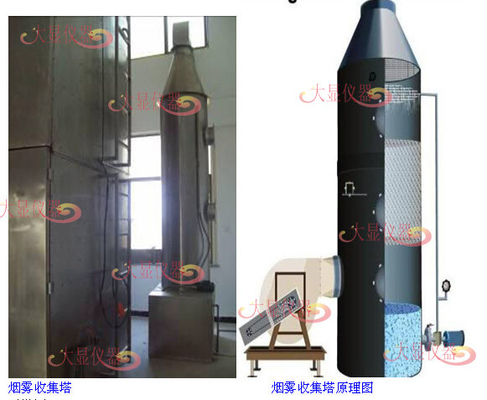

Torre de eliminación de humos:El gas emitido después de ser tratado por la torre de eliminación de polvo de humo cumple los requisitos de protección del medio ambiente.

Material: todo el cuerpo de la torre de lavado está hecho de material de PP y no hay componentes metálicos en el sistema, que tiene una resistencia extremadamente alta a los ácidos y álcalis y resistencia a la corrosión;

Capa de líquido circulante: puede llenarse con agua del grifo o detergente, lo que tiene un mejor efecto.

Capa de aire: los gases de escape que deben tratarse y que se emiten durante los procesos de producción o experimentales, conectados a la entrada de aire para facilitar la entrada de residuos en la capa de aire;

Capa de llenado: el material de llenado para la torre de lavado es una bola mesoporosa en forma de erizo marino hecha de material PP, con una forma TELLERTT de varios dientes.La superficie de la capa de llenado tiene una ventana para la limpieza fácil de las bolas pequeñas dentro de la capa de llenado. La función principal de la capa de llenado es dispersar los gases de escape en la capa de aire, convirtiéndolo en un residuo disperso, con el fin de limpiar completamente los gases de escape en la capa de pulverización;

Capa de rociado: la cabeza del rociador en la capa de rociado adopta una cabeza de rociador PP120 de rotación sin obstrucción, que cubre un área del 95%.La capa de rociado tiene una ventana independiente para comprobar la condición de trabajo de la cabeza del rociador;

Capa antiniebla: puede filtrar eficazmente las impurezas en el aire y también evitar que los cristales de niebla de agua en los gases de escape corroe la pared interior de la torre de lavado;

Bomba de circulación: La bomba de circulación hace circular el líquido en la capa de líquido circulante a través de la cabeza del rociador, ahorrando agua.

Las dimensiones exteriores: 1500 (W) × 1000 (D) × 3000 (H) mm;

Fuente de alimentación: AC 380V de tres fases, 50/60Hz, 10A.

1Descripción del producto: Esta máquina está diseñada y fabricada de acuerdo con los requisitos de la norma GB12666.5, GB18380.3, UL1685, GB18380.31-2008, IEC 60332-3-10:2000 y otras normas.Se utiliza para evaluar la capacidad de los cables y cables montados en forma vertical para suprimir la propagación vertical de la llama en condiciones especificadas;

2, Sistema de control:

1) Sistema de control de encendido;

(2) Recolección de torres y dispositivos de humo;

3) Sistema de control del flujo de gas;

4) Sistema de medición de la concentración de humo;

(5) Sistema de control de medición de la temperatura;

(6) Control de la combustión ampliado;

3Condiciones de ensayo: la velocidad del viento exterior medida por el anemómetro instalado en la parte superior de la caja de ensayo debe ser inferior a 8 m/s y la temperatura de la pared interior debe situarse entre 5°C y 40°C.El termómetro de pared interior se mide en la intersección de 1.5 m sobre el fondo de la caja, a 50 mm de un lado de la pared y a 1,0 m de la puerta.El cable o la sección de cable utilizado como muestra antes del ensayo debe tratarse a una temperatura de (23±5) °C durante al menos 16 horas., y la caja de ensayo debe estar seca.

4, Parámetros técnicos:

1) Tensión de trabajo: AC220 V10% 50HZ;

(2) Consumo de energía: 2 kW;

(3) Temperatura constante: (20±5) °C;

(4) Flujo de aire: 0-30 m3/min ajustable;

(5) Fuente de gas de combustión: propano, gas de petróleo licuado (provisto por el usuario);

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero de los gases de efecto invernadero.

(7). Precisión del tiempo: 0~120 min puede ser fijado;

(8) Rango de medición del anemómetro: 0 a 30 m/s;

(9) Control inteligente, encendido electrónico y cronometraje automático;

(10) Anemómetro de ruedas de viento;

(11) Control del flujo de gas (con dispositivo de protección);

(12) Precisión de tiempo: ± 0,1 s;

(13) Tamaño de la caja de ensayo: ((L) 1,2 × (W) 2,2 × (H) 4 M;

(14) Dispositivo de medición de la temperatura: termómetro digital, sensor de temperatura tipo K;

Peso total: 500 kg
