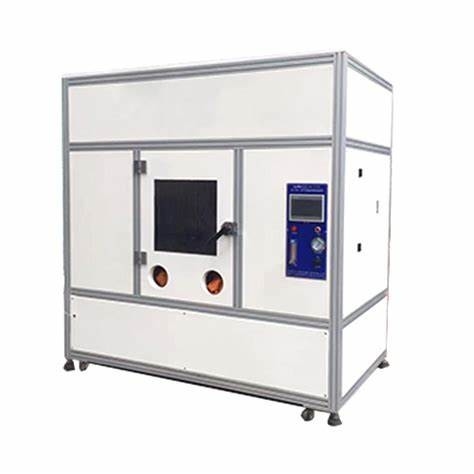

UL1581 Máquina de ensayo de combustión, cámara de ensayo de combustión vertical horizontal, cámara de combustión grande

DX8382 cámara de combustión grande/máquina de ensayo de combustión UL1581/cámara de ensayo de combustión horizontal vertical

Conforme a las normas:

Seguimos estrictamente la norma UL1581 sección 1080.1-1080.14 para la producción y han sido reconocidos por Guangzhou Meihua UL Company,que cumple la norma de ensayo de combustión de la prueba de llama VW-1 (V-értica específica). Aplicable a las normas de ensayo VW-1 de UL1581, UL13, UL444 y UL1655, así como a las normas de ensayo FT-1 y FT-2 de CSA. Económicamente aplicable y ampliamente utilizado en la industria del cableado.

Método de ensayo:

Ajusta la altura de la llama, coloca la parte superior de la llama debajo de la muestra, quema durante 15 segundos, apaga durante 15 segundos, repite 5 veces y comprueba la condición de quema de la muestra.tiempo de extinción, y el número de repeticiones se puede establecer, y se puede operar automáticamente.

Detalles del parámetro:

Todo el experimento se llevó a cabo en un laboratorio cerrado con un volumen de 4,32 metros cúbicos.

1, Cámara de combustión:

(1) Espacio efectivo: 2,4 m (longitud) * 1 m (ancho) * 1,8 m (altura)

(2) Dimensiones límite: 2,4 m (longitud) * 1 m (ancho) * 2,5 m (altura)

(3) Material:

Exterior: estructura cuadrada de marco de acero, placa de acero de 1,5 mm espesa y electroestáticamente horneada con pintura verde profunda;

Interior: pintura negra horneada electrostática.

(4) Ventana de observación:

Dos ventanas correderas a la izquierda y a la derecha; la ventana de observación está hecha de vidrio templado;

Rodeado por bordes de acero inoxidable SUS304;

El tamaño: 730 mm (altura) * 420 mm (ancho).

(5) Tiempo de operación: 4 en total

El tamaño del espacio interior:ф150 mm;

Periférico: hecho de bordes de acero inoxidable de 3,0 mm;

Sellado como guantes de cuero de brazo largo, con una longitud de 600 mm;

Las dimensiones generales de las periferias:ф220 mm.

(6) Sistema de escape:

Dos ventiladores de escape en espiral;

La placa de sellado de empuje-tirón está hecha de acero inoxidable de 2,0 mm;

Hay ranuras deslizantes en ambos lados;

Un conjunto de dispositivos de control remoto: a. Utilizando dos cuerdas de tracción de acero. b. Dos conjuntos de poleas

(7) Entrada de aire: 4 en total

Tamaño:ф160 mm;

La placa de sellado de empuje-tirón está hecha de placa de acero inoxidable de 2,0 mm;

Hay ranuras deslizantes en ambos lados.

8) Soporte de fijación inferior:

Las dimensiones: 2,4 m (longitud) × 1 m (ancho) × 0,7 m (altura);

El uso de hierro de ángulo 60 mm × 60 mm × 4 mm, horneado electrostáticamente con pintura verde oscuro;

Las pulidas de pie: seis, cuatro pulidas con cerraduras.

9. Equipo de iluminación: se utiliza una lámpara circular antiniebla y antitabaco.

2Sección de control

(1) Un indicador de combustión

(2) Configuración de combustión: cualquier configuración de 0 a 99,99 segundos

Indicador de apagado uno (3).

Configuración de apagado: cualquier configuración de 0 a 99,99 segundos.

(5) Número de combustiones: 0-999999 veces, fijado arbitrariamente

(6) Equipado con funciones de combustión, apagado y conteo totalmente automáticas

7) Equipado con función de conversión vertical/horizontal

(8) Equipado con función de encendido automático

(9) Equipado con función de conmutación manual/automática

(10) Encendiendo con el método de encendido a alta presión

(11) La parte experimental está conectada al control mediante enchufes de aviación, que tienen un contacto muy estrecho.

3, Sección experimental

1) Las boquillas:

(2) El ángulo es de 20 grados

Una (3) válvula de regulación de la llama interna

(4) Una válvula de regulación de la llama externa

(5) Una regla de marcado del punto de contacto de la llama interna

(6) Una regla de marcado de bandera baja

(7). Una regla de longitud de ensayo

(8) Un dispositivo de medición de la llama

(9) Instalación de ensayo: a. Material: placa de acero, finamente procesada y pintada. b. Color: negro puro.

(10) La caja de ensayo está hecha de acero inoxidable SUS304 y está finamente procesada.

(11) Fondo del banco de ensayo:

a. Dos placas de acero de 2,0 mm.

b. Tamaño: 700 mm (longitud) × 450 mm (ancho)

c. Color: pintura negra horneada electrostática

(12) Diseño independiente de los ensayos verticales y horizontales

(13) Añadir una barra de empuje de brazo largo a la caja de ensayo

(14) Tres marcas de combustión horizontales.

4Control de la fuente de aire:

(1) Gas: se recomienda el uso de metano (proporcionado por el usuario)

(2) Medidor de caudal: 1 (modelo Dwyer VA20430 de los Estados Unidos)

(3) Medidor de presión de tubo en forma de U: 1 pieza (tipo 1230-36 de Dwyer Company en los Estados Unidos)

(4) Una junta de gas

(5) Traquea: tráquea de alta presión
