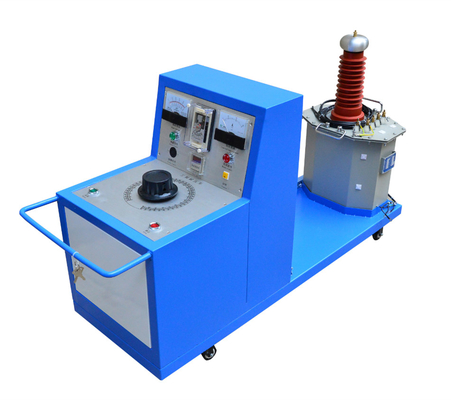

Máquina de prueba de tensión de cable de resistencia terminación automática de alta tensión de salida de este instrumento es voltaje AC

DX5130Teste de tensión de resistencia del cable

Intercambio de pruebas de CA y CC:

1La salida de alto voltaje de este instrumento es de voltaje CA. La CC se obtiene insertando una pila de silicio de alto voltaje en serie en el circuito original, de modo que el circuito de prueba es un voltaje DC pulsante.El proceso de realización es que la pila de silicio ya está en la torre de aislamiento de alto voltaje del transformador de alto voltaje,y la pila de silicio de alto voltaje generalmente se corta con un poste de cortocircuitoCuando se requiere la prueba de CC, se saca la varilla de cortocircuito para conectar la pila de silicio de alto voltaje al circuito de prueba, y el voltaje del bucle es el voltaje DC pulsante.

2. La conmutación de voltaje CA y CC del ensayo depende principalmente de si se retira la barra de cortocircuito de la torre de aislamiento de alta tensión.el voltaje en la bola de igualación de alto voltaje es voltaje CC, y cuando se inserta la barra de cortocircuito, el voltaje en la bola de igualación de alto voltaje es voltaje CA.

3. el botón de selección de CA en el panel frontal. El estado de este botón no cambia la naturaleza de la salida de voltaje del dispositivo.el dispositivo simplemente conecta el circuito de alarma de CCInstruir al usuario que cuando se abra la puerta, debe descargar la bola de igualación de alto voltaje.Presione el dispositivo de descarga en el panel para hacer que el extremo de la varilla de descarga contacto con la bola de igualación de alto voltajeSe recomienda que el usuario tome contacto con la bola de igualación de alto voltaje durante más de cinco segundos cada vez que se tome contacto con la bola de cobre descargada.

4En la prueba de CC, la computadora también debe elegir el estado de CC, de lo contrario el resultado de la prueba es incorrecto.

Características de rendimiento:

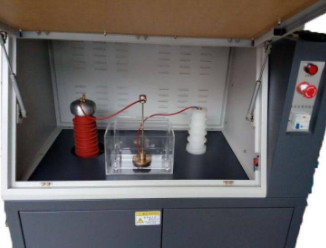

(1) Protección del límite de la puerta: no cierre la puerta, incluso si se inicia el experimento del punto de encendido, el equipo no tiene ninguna respuesta, el software tiene: la puerta de seguridad no se cierra de inmediato.

(2) Protección contra la reducción de la tensión: si la energía se corta repentinamente durante el experimento,Volverá automáticamente a la posición cero después del próximo arranque para asegurarse de que el voltaje inicial está en la posición cero

(3) Protección del voltaje de terminación: El voltaje de terminación puede ser ajustado por software para garantizar que si hay un aumento anormal del voltaje especificado durante el proceso de aumento gradual,Terminará automáticamente y volverá a cero.

(4) Límites mecánicos de alto voltaje: si el sistema de software pierde el control, el voltaje continúa aumentando y vuelve automáticamente a cero después del límite de alto voltaje.si no se detiene después de la avería, los datos recogidos por el protector de sobrecorriente garantizarán que la tensión se va a cero automáticamente con un indicador de alto voltaje, and the state of the indicator light can be judged by observing the status of the indicator to determine whether the voltage is really boosted or at the zero position If the experiment is done for a long time, para garantizar el buen funcionamiento del equipo, el equipo dispone de un puerto de escape del transformador para garantizar el buen funcionamiento del transformador,Y la vida útil se extiende Si en el experimentoSi la muestra tiene un olor o se quema y se fuma, puede eliminarse por el sistema de escape.

(5) Protección de puesta a tierra independiente

(6) Protección contra cortocircuito

(7) Protección contra el mal funcionamiento del software

(8) Protección contra fugas

(9) Protección contra descargas al final del experimento.
