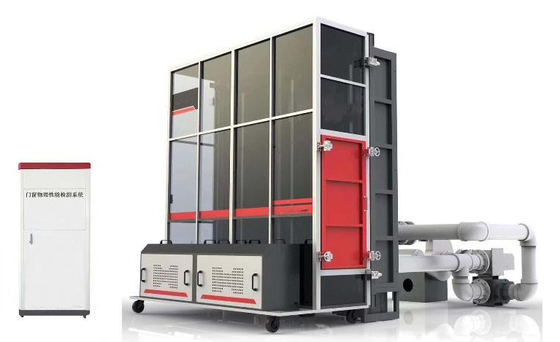

DX8685 puertas y equipos de prueba de rendimiento de Windows 3
Uso del equipo:Se utiliza principalmente para probar la estanqueidad al aire, la estanqueidad al agua y la resistencia a la deformación por compresión de puertas y ventanas de edificios.
Se ajusta a la norma:en consonancia con GB/T 7106-2019 "Método de detección de la estanqueidad al aire, estanqueidad al agua y resistencia a la presión del viento de las puertas y ventanas exteriores de los edificios".
Parámetros técnicos:
1 Resistencia a la presión del viento: diferencia de presión estática: ≥ ± 5000 pa Precisión: ≤ 2%
El desplazamiento sin cables: 0~50 mm
2- estanqueidad del aire: caudal de aire: 0~300 m3/h Precisión: caudal de aire ≤ 3%; presión estática diferencial ≤ 2%
3. impermeable: Presurización estable: agua de rociado: 0-2L/ ((m2*min) Precisión: 2L/ ((m2*min)
Presión estática diferencial: ≥ 700 pa Precisión: ≤ 2%
Presión fluctuante: volumen de agua: 2~3L/(m2*min) Precisión: 3L/(m2*min) Período: 2s~6s
Ciclo: ≥ 3 s Presión fluctuante: ≤ 2% Precisión: 3 s ~ 5 s
4Fuente de alimentación: AC380V 15KW de tres fases y cinco alambres.
5El error de medición del dispositivo de medición del caudal de aire es inferior al 5% del valor indicado.
6El error de medición del dispositivo de medición de la presión diferencial es inferior al 2% del valor indicado.
7El error de medición del dispositivo de medición del desplazamiento es inferior al 2% del valor indicado.
Los requisitos:

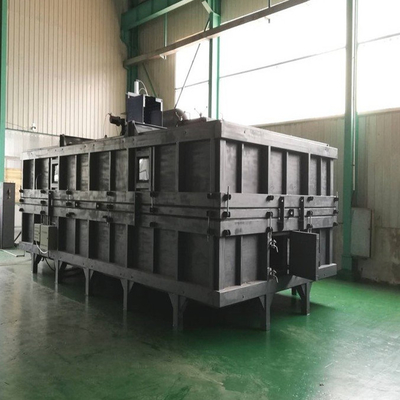

1. Caja de presión (de acuerdo con GB/T7106-2019)
2. Sistema de instalación de muestras (de acuerdo con GB/T7106-2019)
3. Sistema de suministro de presión (de acuerdo con GB/T7106-2019)
4. Sistema de rociadores (de acuerdo con GB/T7106-2019)
5. Sistema de medición (de acuerdo con GB/T7106-2019)
La norma de este nuevo equipo de ensayo de puertas y ventanas GB/T7106-2019 (Método de detección de estanqueidad,estanqueidad al agua y resistencia a la presión del viento de las puertas y ventanas exteriores de los edificios) [elemento de ensayo] se utiliza para detectar las tres propiedades físicas de las puertas y ventanas, a saber, estanqueidad al aire, estanqueidad al agua y resistencia a la presión del viento.
[Normativa aplicable]GB/T7106 "Métodos de ensayo de la resistencia a la presión del viento, del agua y del aire de las puertas y ventanas exteriores de los edificios"
[Product features]The physical performance testing equipment for doors and windows is the second generation of new doors and windows three performance testing equipment developed by our company according to the new standard draft for review, que tiene las características de una simple sujeción de las muestras y un control automático del ensayo.
La nueva norma nacional GB/T 7106-2019 utiliza tres equipos de ensayo de rendimiento para puertas y ventanas para detectar el rendimiento hermético,rendimiento hermético y resistencia a la presión del viento de las puertas y ventanas de los edificios, y cuantificar los parámetros de rendimiento.
La función de ensayo del equipo cumple los requisitos de ensayo de la norma de ensayo vigente (GB/T 7106-2008) y de la nueva norma nacional (GB/T 7106-2019, fecha de aplicación 1 de noviembre).2020) al mismo tiempo.
Significado de la caja de hebilla de volumen variable
1Mejorar la tasa de respuesta del tráfico.
2Mejorar la precisión de la toma de muestras de flujo.
3Permite probar el caudal del gradiente de baja presión.
Ventajas de la tecnología de caja de hebilla variable:
1. Reducir eficazmente la longitud de la brecha de contacto de sellado entre la caja de hebilla y la caja de presión estática, aumentar la capacidad de la caja de hebilla para recoger la permeabilidad,y reducir la probabilidad de fuga de la caja de hebilla.
2El grado máximo garantiza la consistencia entre el área de contacto de la caja de presión estática de la muestra y el área de contacto alrededor de la caja de hebilla.y evita la permeabilidad adicional causada por el sellado parcial del no espécimen.
3El nuevo método de sujeción simula en gran medida el método de construcción e instalación de la muestra en condiciones reales de trabajo y no produce deformaciones de tipo de esfuerzo.
4. partición sellada de módulo completo, adecuada para la mayoría de los ejemplares de aplicación práctica del mercado.
2. De acuerdo con (cumplir) la norma
GB/T 7106-2008 "Métodos de clasificación y ensayo de la resistencia a la presión del viento, del agua y del aire de las puertas y ventanas exteriores de los edificios".
GB/T 7106-2019 "Métodos de ensayo para la resistencia hermética, hermética y a la presión del viento de las puertas y ventanas exteriores de los edificios" se implementará el 1 de noviembre de 2020
Se aplicará el procedimiento siguiente:
3- Principales parámetros y características técnicas:
Una nueva norma para equipos de ensayo de rendimiento físico para ventanas exteriores de edificios
Equipo de ensayo de rendimiento físico de la nueva norma nacional GB/T 7106-2019 para ventanas exteriores de edificios
La nueva norma nacional GB/T 7106-2019 tres equipos de ensayo de rendimiento para puertas y ventanas
El nuevo estándar de construcción de ventanas exteriores de tres equipos de prueba de rendimiento físico
