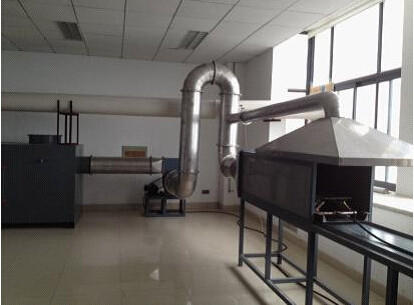

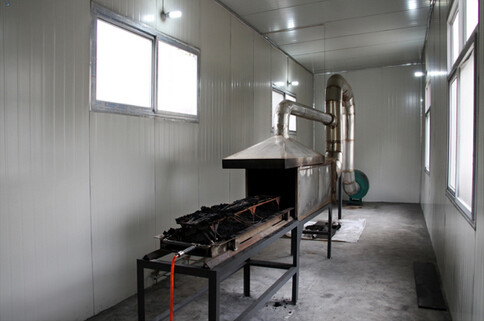

DX8332B Probador de rendimiento de combustión de propano en carretera

DX8332B Probador de rendimiento de combustión de propano en carretera

Ámbito de aplicación: principalmente adecuado para probar el rendimiento de combustión por propano de cintas transportadoras retardadoras de llama con tejidos de núcleo completo utilizados en minas de carbón.Según la MT914-2008 "Cintas transportadoras retardadoras de llama de núcleo completo para tejidos de minas de carbón", se prueba el rendimiento de combustión del propano en túneles.el sistema de ventilador de escape se activa para purificar el gas de escape a través del carbón activado cortina de agua y descargarlo, que cumplen las normas nacionales de emisiones.

Parámetros técnicos principales:

1. Carril: Consta de una cámara, la pared exterior de la cámara está construida de material refractario de 25 mm, con un tamaño de entrada de 460 mmx460 mm y una longitud de 1676 mm.Está conectado a una tubería de escape de 300 mm de diámetro a través de unConector de cono de acero inoxidable de.5 mm de espesor

2. Capó de escape: compuesto de acero inoxidable de 1,5 mm de espesor, colocado directamente sobre la cámara de ensayo, utilizado para extraer el humo que se difunde desde el exterior del horno durante el proceso de ensayo;

3. soportes: se utilizan para colocar muestras de cinta transportadora fija. El banco de ensayo tiene especificaciones de 1500 mm de longitud, 220 mm de ancho y 160 mm de altura, compuesto por barras de acero con un diámetro de 10 mm.

4- Quemador de alquilo de benceno: compuesto por seis inyectores de combustión, con la boquilla inclinada hacia adentro en un ángulo de 45 °

5. materiales de ensayo: ≥ 95% llenos de gas propano (provisto por el usuario );

6. muestras: cinta transportadora retardante de llama

7. dispositivo de pesaje: utilizado para pesar el peso de la muestra de cinta transportadora y del cilindro de gas antes y después del ensayo; 30 kg/0,001 kg

8. anemómetro: situado en la línea central a una distancia de 310 mm del suelo de la cámara y de 285 mm de la entrada de la cámara;

9. Termócouples: tipo K, con un diámetro exterior no superior a 3 mm; diámetro de alambre de 0,5 mm, precisión no inferior al nivel II, rango de 1300 °C;

10Sistema de control de temperatura: controlado por una computadora, la señal de milivoltios generada por el termopare se envía a la placa de regulación de la señal.La señal analógica se convierte en una señal digital mediante una tarjeta de adquisición de datos, y luego controlados y reportados por software informático;

11. Temporizador: Resolución: 0,1 s, error no superior a 1 s/h

12. medidor de flujo de combustible: 35~350L/h ajustable,precisión de control ± 2L/h

13. Precisión de control del consumo de combustible: 565 ± 2 g/50 min

14. Voltado de la fuente de alimentación: AC380V 50Hz sistema de cinco alambres de tres fases;

15Consumo de energía: 4,01 kW;

16Temperatura del entorno de ensayo: 5 °C -30 °C

17- Gira vertical 6800 * 4400 * 2700 mm o línea recta horizontal 9500 * 1800 * 2700 mm.

Composición del equipo: está compuesto por cuatro partes principales: caja de control principal, dispositivo de soplado, soporte de combustión y boquilla de combustión.

La caja de control es móvil.

Purificación del aire del ventilador de escape: después de instalar el conducto de escape en el ventilador de escape, el aire pasa a través del túnel y el caudal del aire se controla por una válvula de control.

El material del marco está hecho de soldadura cuadrada de acero inoxidable 304 de alta calidad, y el material de la caja de control es placa de acero electrostático (t=1,2 mm).que es más suave y hermoso.

Lámpara de pulverización: material SUS304, hecha por nuestra empresa.

Sistema de control:

1 La caja de control adopta un sistema de control de relé, y todos los componentes electrónicos son de las principales marcas nacionales, lo que puede garantizar mejor el rendimiento de trabajo y la precisión de detección de la máquina.

2 La temperatura adopta un controlador de temperatura inteligente PID importado (con función de cálculo automático) y un sensor y temporizador de termopares PT100 de alta precisión.

3 El equipo dispone de los siguientes dispositivos de protección de seguridad: sobrecarga de potencia, protección contra cortocircuito, protección contra sobrecarga del circuito de control y protección contra temperaturas ultra altas.
