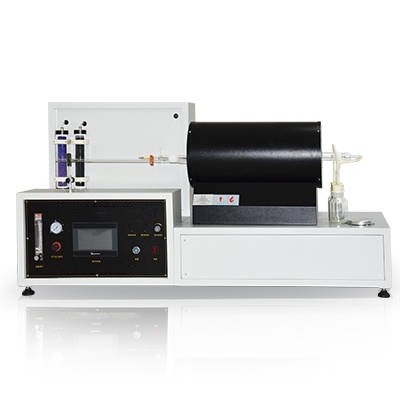

Máquina de ensayo de medición de la liberación de gas de ácido halógeno para determinar la cantidad total de gas de ácido halógeno

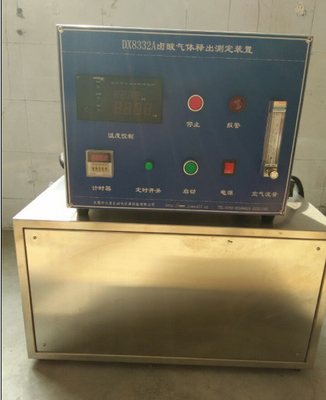

DX8332AH.medición de la liberación de gas de ácido alógenomáquina de ensayo

Equipo de ensayo de alambre y cable para halógenos, pH y conductividad IEC 60754 Parte 1 y 2

IEC 60754-1 Testador de gas de ácido halógeno para cables eléctricos

Las normas:

Se cumplen las normas GB/T17650.1-1998, GB/T17650.2-1998 y IEC60754-1:1994, las normas IEC60754-2:1991; al mismo tiempo,cumple los requisitos del cuadro 6 de la norma GB/T19666-2005 "Principios generales para cables y alambres ignífugos y ignífugos" y los requisitos del artículo 6.3.4 del GA306.1-2007, artículo 6.3.4 de la GA306.2-2007, y los artículos 9.10 y 9.11 de la UL2556-2007.

Aplicación:

Es adecuado para determinar la cantidad total de gas ácido halógeno para cables retardantes de llama bajos y libres de halógeno y para medir el pH y la conductividad para determinar la acidez de los gases.

Componentes:

1. horno tubular: la longitud efectiva y el diámetro de la cámara de calefacción son de 600×ф42mm, y está equipado con un sistema de calefacción eléctrica ajustable.

2. tubo de combustión:

a. Material: tubo refractario hecho de dióxido de silicio, gas resistente a la corrosión.

b. Especificaciones: el diámetro interno es de 40 mm, la longitud del lado de entrada del horno tubular es de 60 ~ 200 mm y la longitud del lado de salida es de 60 ~ 100 mm, dejando un hueco para la expansión del calentamiento.

3Barco en llamas:

a. Material: tubo de sílice fundido.

B. Especificaciones: longitud 100 mm, anchura 25 mm, profundidad 10 mm.

c. Método de alimentación del barco en llamas: se adopta el método de atracción de una barra magnética y de un alambre de platino.

4Recolección de gas: se seleccionan dos botellas: una de ellas está equipada con una agitación magnética y contiene 220 ml de solución de hidróxido de sodio.

5Sistema de suministro de gas:

a. Medidor de flujo de aire: 20 ml~200 ml ajustable

b. Compresor (proporcionado por su empresa)

6Muestreo: 500 mg~1000 mg

7- Determinación del contenido de ácido halógeno:

a. Balanza analítica: la precisión es de 0,1 mg

b. Medidor de pH digital: la precisión es de 0,02 PH

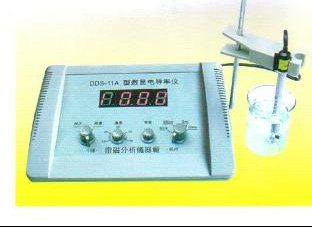

c. Medidor de conductividad: rango de medición: (0~1×105) μS/cm

Introducción:

. IEC 60754-1, 2 Tester de liberación de gas de ácido halógeno en cables eléctricos, Tester de corrosión de cables mide el volumen de gas de ácido halógeno (IEC 60754-1), concentración de pH ((PH Meter, iones de hidrógeno, IEC 60754-2),Conductividad (IEC 60754-2) y etc. de un cable por calor radiante en el horno de tubos (IEC 60754-1)Se trata de una serie de medidas que se aplican a las condiciones de trabajo de los trabajadores.

. En particular, IEC 60754-1, 2 Tester de liberación de gas de ácidos halógenos de cables eléctricos, Tester de corrosión de cables puede probar las normas IEC 60754-1 e IEC 60754-2 por un equipo y función de selección de modo;

. la IEC 60754-1 es el cable libre de halógenos procedente de y incluyendo el polímero a compuestos halogenados sobre la base de los compuestos aditivos emitidos durante la combustión, excepto los hidracidos de fluoración,es la medida del volumen de gas halógenoLa norma IEC 60754-2 se aplica a los cables eléctricos u ópticos procedentes de compuestos emitidos durante la combustión para medir el límite de oxidación del gas.fiabilidad y conveniencia del usuario para insertar los dispositivos de alimentación automática para embarcaciones de combustión, giratorios para facilitar la colocación de la muestra, ajuste del temporizador automático, filtración de aire, etc.;

Normas de referencia:

. IEC 60754-1 Edición 2.0 b:1994: Ensayos con gases producidos durante la combustión de materiales de cables - Parte 1: Determinación de la cantidad de gas halógeno ácido

- IEC 60754-2 Edición 1.0 b:1991: Ensayos con gases producidos durante la combustión de cables eléctricos - Parte 2:Determinación del grado de acidez de los gases producidos durante la combustión de materiales extraídos de cables eléctricos mediante la medición del pH y la conductividad.

KS C IEC 60754-1: Ensayos con gases derivados de la combustión de cables eléctricos - Parte 1: Medida de la cantidad de gas ácido halógeno.

KS C IEC 60754-2: Ensayos sobre gases derivados de la combustión de cables eléctricos - Parte 2: Ensayos de corrosión mediante la generación de gases de combustión.

. KWS 409 : Cables resistentes al fuego - 5.12 Causticidad del gas de combustión.

Especificaciones:

Horno de tubos:

- Para la sección de calefacción del horno, su longitud es de 500 mm y su diámetro interior es de 40 mm. También contiene un sistema de calefacción controlado eléctricamente ((Control de temperatura).

El tubo (Pyrex):

- El tubo resistente al fuego se utiliza en el horno para proteger el tubo contra los gases corrosivos.El diámetro interno del tubo de sílice es de 38 mm y la longitud del tubo es de 150 mm desde la entrada del horno y el tubo sobresale a una distancia de 100 mm desde la salida.

Barco de combustión:

- 98 mm ((Llevo) * 15 mm ((Ancho) * 12 mm ((Profundidad); cada embarcación se utiliza sólo tres veces antes de su combustión o reciclado.

Botella de lavado con gas:

- La altura del líquido en el extremo del tubo será de 100 ~ 120 mm en cada botella.

Sistema de suministro de aire

- El gas utilizado para la combustión será aire y el caudal del aire inyectado en el tubo se ajustará de acuerdo con la sección transversal interna real del tubo.La velocidad del aire que fluye a través de la muestra será de 378 ml/min ± 10%..

Tamaño:

- 1220 mm (W) * 450 mm (D) * 560 mm (H)

El horno:

- 500 mm w * 300 mm D * 38 mm H

con un contenido de nitrógeno superior o igual a 10%, pero no superior a 50%

- 700 mm de ancho*37 (diámetro interior)

Fuente de alimentación:

- 220V, 60HZ, 10A. - ¿Qué quieres decir?

Peso:

- 60 kilos.

Servicios públicos:

- El compresor de aire,

Nombre del artículo:

- IEC 60754-1,2 Tester eléctrico de liberación de gas de ácido halógeno, Tester de corrosión de cables
