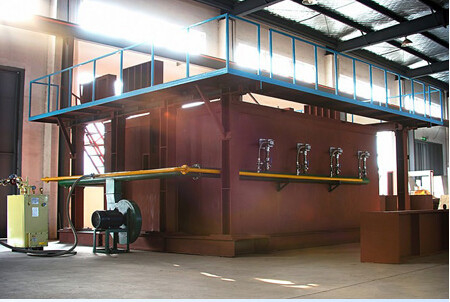

DX8364 Prueba de resistencia al fuego de los componentes de los edificios horno vertical y horno horizontal (EN13381-8)

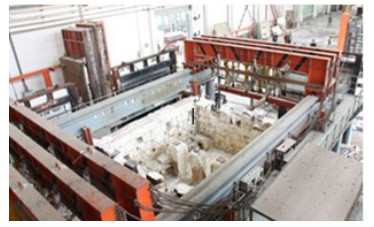

Horno horizontal:
Alcance del ensayo:
- Paredes portantes de hormigón armado con un área de incendio unilateral de 3000 × 3000 mm, paredes portantes de estructura de acero con capa protectora (revestimientos ignífugos),Paredes portantes de quilla de acero ligero, paredes portantes de pegamento, etc., y determinación de la temperatura de puntos seleccionados con diferentes secciones y anchos diferentes dentro de la pared.
2. Prueba de resistencia al fuego de los accesorios reconstruidos sin soporte. Dispositivo inteligente de prueba de resistencia al fuego de las paredes sin soporte.
El tamaño neto del horno es de 4200×4800×1500 (mm), y el área de fuego de la muestra es de 4200×4800 (mm)
Alcance del ensayo: puede detectar el rendimiento de resistencia al fuego de muestras estructurales simétricas y asimétricas en las mismas condiciones de trabajo al mismo tiempo, tales como: puertas y ventanas ignífugas,vidrio, materiales de tapón a prueba de fuego, etc., y también pueden realizar pruebas de resistencia al fuego en grandes particiones a prueba de fuego y componentes de particiones a prueba de fuego, como cortafuegos súper grandes,Paredes divisorias de vidrio a prueba de fuego y persianas a prueba de fuego, con una alta eficiencia, y puede probar varias muestras diferentes o similares al mismo tiempo.
3. Dispositivo inteligente de ensayo de la resistencia al fuego de la columna de carga,
El tamaño neto del horno es de 3000 × 3000 × 4700 (mm), y la altura de fuego de la muestra es de 3000 ~ 4600 mm (la altura total de la columna es de 3600 ~ 5200 mm).El tamaño máximo de la sección transversal de la muestra es de 800 mm × 800 mm o Φ800 mm..
La carga axial total es de 15000 kN, y las cargas excéntricas superior e inferior son de 1000 kN cada una.
Horno horizontal:
Alcance del ensayo:
- Paredes portantes de hormigón armado con un área de incendio unilateral de 3000 × 3000 mm, paredes portantes de estructura de acero con capa protectora (revestimientos ignífugos),Paredes portantes de quilla de acero ligero, paredes portantes de pegamento, etc., y determinación de la temperatura de puntos seleccionados con diferentes secciones y anchos diferentes dentro de la pared.
2. Prueba de resistencia al fuego de los accesorios reconstruidos sin soporte. Dispositivo inteligente de prueba de resistencia al fuego de las paredes sin soporte.
El tamaño neto del horno es de 4200×4800×1500 (mm), y el área de fuego de la muestra es de 4200×4800 (mm)
Alcance del ensayo: puede detectar el rendimiento de resistencia al fuego de muestras estructurales simétricas y asimétricas en las mismas condiciones de trabajo al mismo tiempo, tales como: puertas y ventanas ignífugas,vidrio, materiales de tapón a prueba de fuego, etc., y también pueden realizar pruebas de resistencia al fuego en grandes particiones a prueba de fuego y componentes de particiones a prueba de fuego, como cortafuegos súper grandes,Paredes divisorias de vidrio a prueba de fuego y persianas a prueba de fuego, con una alta eficiencia, y puede probar varias muestras diferentes o similares al mismo tiempo.
3. Dispositivo inteligente de ensayo de la resistencia al fuego de la columna de carga,
El tamaño neto del horno es de 3000 × 3000 × 4700 (mm), y la altura de fuego de la muestra es de 3000 ~ 4600 mm (la altura total de la columna es de 3600 ~ 5200 mm).El tamaño máximo de la sección transversal de la muestra es de 800 mm × 800 mm o Φ800 mm..
La carga axial total es de 15000 kN, y las cargas excéntricas superior e inferior son de 1000 kN cada una.
Aplicación:Es adecuado para componentes portadores y no portadores, como paredes, vigas, columnas, suelos, techos y techos, y otras estructuras, accesorios o estructuras pueden utilizarse como referencia.Esta máquina de ensayo es adecuada para el ensayo de todos los componentes de GB/T9978..1~9 y las normas ISO834-1~9.
Aplicación:Es adecuado para componentes portadores y no portadores, como paredes, vigas, columnas, suelos, techos y techos, y otras estructuras, accesorios o estructuras pueden utilizarse como referencia.Esta máquina de ensayo es adecuada para el ensayo de todos los componentes de GB/T9978..1~9 y las normas ISO834-1~9.
Parámetros principales:
Laboratorio: 4,5M (longitud) x 4,5M (ancho) x 3,5M (altura), el uso en interiores de materiales aislantes a altas temperaturas.
Dispositivo de carga: se adopta una carga mecánica para mover la grúa aérea en el edificio. Se puede simular una carga homogénea, central, central o excéntrica.
Cuadro de apoyo: conectado a un soporte de cuña en el marco por cuatro rodillos.
Los termopares: incluidos los termopares de horno, los pares de calor traseros, los termopares móviles, los termopares internos y los termopares de temperatura ambiente se distribuyen en varias áreas.
Probe de medición de la presión del horno: sonda de medición en forma de T, precisión de medición ± 2Pa
Proba de medición de la brecha de la muestra: diámetro de 6 mm ± diámetro de 0,1 mm ± diámetro de 0,2 mm
Sistema de combustión: sistema de distribución de gas (dentro de 10 metros), lanzallamas (no menos de 20) y válvulas de regulación
Fuente de gas de combustión: propano con una pureza superior al 95%, gas licuado (proporcionado por el usuario)
Flujo de gas: 0~100L/min Precisión de medición 2,5 grado
Flujo de aire: 0~50 m3/min Precisión de medición ≤±0,5 m3/min
Capacidad del depósito de gas: ≥ 50 kg × 6
Sistema de control de la temperatura del horno: el punto máximo de muestreo es de 10 puntos
sistema de ventilación y amortiguador de control, etc.
Rango de medición del calor radiante en la superficie de retroalimentación de la muestra: 0~10 W/cm2
El control de la temperatura y la presión en el horno se realiza mediante la conexión del RS485 del ordenador al sistema de control,y el voltaje de salida de corriente continua de los sensores de ensayo de combustión, como los termopares y los sensores de presión, se convierte en forma digital, que luego pueden transmitirse al sistema informático para su visualización y almacenamiento.
