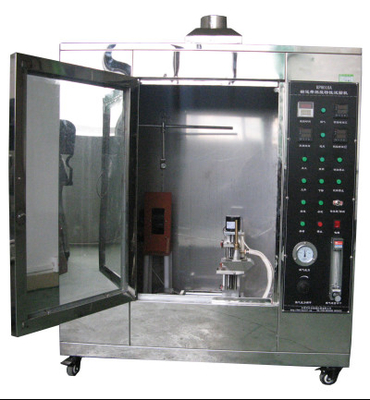

Equipo de ensayo de combustión vertical de la cinta transportadora utilizado para evaluar la reacción de la cinta transportadora en un incendio

DX8379AC. Lasensayo de combustión vertical en el cinturón de transporteEquipo

Resumen general:Este equipo utiliza un método de ensayo a pequeña escala (flama de gas/flama de alcohol) para evaluar la reacción de las cintas transportadoras en el fuego.y es adecuado para evaluar el rendimiento de combustión de las cintas transportadoras de núcleo textil y de las cintas transportadoras de núcleo de alambre de aceroLa capacidad de resistencia a la combustión por propagación en el caso de la combustión por llama, y el comportamiento de combustión vertical de la muestra se evalúan midiendo la llama posterior, el rango de combustión, la velocidad de combustión y la velocidad de combustión.y el goteo de partículas de combustión.

Aplicación:El instrumento de ensayo de inflamabilidad de la cinta transportadora es adecuado para el ensayo del rendimiento de combustión de las cintas transportadoras de núcleo de tela y de las cintas transportadoras de núcleo de cuerda de alambre de acero utilizadas en la industria química, del carbón,industria metalúrgica y de energía eléctricaSe utiliza para evaluar la reacción de la cinta transportadora en un incendio.

Las normas:Cumplir con las normas GB/T3685-2009, ISO340:2004 y GBT10707-2008

Principio del ensayo:

La muestra colocada verticalmente en las condiciones de llama especificadas se enciende con una pequeña fuente de encendido de llama,y el rendimiento de combustión de la muestra se evalúa de forma exhaustiva midiendo el tiempo de combustión continua y de ignición de mantener la llama abierta después de que se retira la llama., y soplando el aire sobre la muestra 60 segundos después de quitar la llama, observando el comportamiento de combustión y midiendo el tiempo de ignición continua.

Rendimiento técnico del equipo:

Diámetro interno de la boquilla: 9,6 mm;

Modo de suministro de aire: suministro automático de aire del ventilador, tiempo de suministro de aire 60S;

Velocidad del aire de suministro: 1,5 M/s.

Anemómetro electrónico: rango de ensayo de 0 a 8 M/S

Temómetro TES: rango de medición de 0 a 1300°C, precisión de 0,1°C

Sistema automático de propulsión y elevación de los soplantes;

Ángulo de la hoguera: 45 grados desde la horizontal

Alturas de las llamas: 170 ± 10 mm

Método Spitfire: encendido electrónico automático

Tiempo de combustión: 0 ~ 99,99 segundos se pueden configurar arbitrariamente, y la precisión es de ±0,01 segundos.

El temporizador de tiempo con y sin llama: 0~99,99 segundos, precisión: ±0,01 segundos;

Combustible: 5% (V/V) de metanol y 95% (V/V) de mezcla de etanol (formulada por el cliente);

Volumen de la cámara de ensayo: 0,5 m3

El tamaño de la caja: L1000 mm × W600 mm × H1150 mm

Peso: 40KG

Fuente de alimentación: AC220v; 50Hz; 50W;

Material: Todo hecho de acero inoxidable SUS 304

Nota: El ángulo del soplador se puede ajustar y, cuando se utiliza como ensayo de combustión horizontal, se ajusta a 45°; cuando se utiliza como ensayo de combustión vertical,el soplador está ajustado a 90°.

Cámara de combustión:

3.1 Caja: 0,5m3, procesado por máquinas herramientas CNC, la forma del arco es hermosa y generosa.

Material inoxidable/pintura para hornear, con las características de una apariencia hermosa, antirruja y anticorrosión.

3.2 La parte superior de la caja está equipada con un sistema de escape de escape y de escape de humo, que puede descargar los gases de escape al exterior cuando finalice el ensayo; durante el ensayo, el sistema se detiene.

3.3 La parte delantera de la caja está equipada con una ventana de observación de vidrio templado que puede sellarse durante el ensayo, lo que facilita la observación de la situación de ensayo.

Fuego en llamas:

4.1 Lámpara Bunsen de gas, totalmente conforme con los requisitos de GB/T3685-2009, con un diámetro interno de 10 mm.

4.2 Diámetro exterior del lanzallamas: Ф11.5±0.1 mm, diámetro interno del lanzallamas: Ф10±0.1 mm, la boquilla está lejos del aire

La altura de entrada es de 200 ± 10 mm

4.3 Ángulo de la antorcha: 45 grados desde el nivel

4.4 Altura de la llama: 180±20.

Sistema de soplado:

5.1 Adoptar un soplador ajustable a la velocidad del viento, rango de ajuste de la velocidad del viento: 0,05~2 m/s

Sistema de medición de la temperatura (opcional):

6.1 El sensor térmico es de cobre electrolítico con conductividad muy alta.

6.2 Termoacoplador de tipo K, con tubo de acero inoxidable de 0,5 mm de diámetro como cubierta, medidor de temperatura PID inteligente y tipo K

La temperatura máxima es de 1350°C.

6.3 Sistema de ensayo: móvil, se coloca en la cámara de ensayo durante la medición de la temperatura y la medición de la temperatura.

6.4 Equipado con cronómetro electrónico: con una precisión de 0,1 s (en espera durante la medición y calibración de la temperatura).

Instalaciones principales:

6.1 Soporte de ensayo: hecho de acero inoxidable, el plano en el que se encuentran el soporte y el soplador es paralelo al plano de la ventana de observación,que sea conveniente para la observación y el funcionamiento.

6.2 Cuadro en forma de cuña: se añaden cuñas, se instalan soplantes en cuñas y se instalan marcos en forma de cuña en motores

Se puede mover hacia adelante y hacia atrás en una plataforma móvil, y se puede mover automáticamente en la muestra sin la necesidad de empujar y tirar manualmente del soplador.

6.3 Equipados con un conjunto de reglas que pueden medir la llama exterior y la llama interior de la llama.

6.4 Para el ensayo deberá estar equipada una regla de acero inoxidable de 500 mm con una precisión de 1 mm.
