DX8401 Equipo de ensayo de flujo de calor radiante para materiales de revestimiento de suelos
Se ajusta a la norma:cumplen los requisitos de GB/T11785-2005 e ISO9239-1 "Determinación del rendimiento de combustión de los materiales de pavimentación - Método de fuente de calor radiante".
Aplicación:
Es adecuado para ensayar materiales para pisos colocados horizontalmente con ignición de pequeña llama en condiciones especificadas y expuestos a un campo de radiación térmica inclinado.Apto para todo tipo de materiales de suelo. tales como: textiles, alfombras, corcho, madera, láminas de caucho y suelos de plástico y materiales de pulverización de suelos.incluido el sustrato utilizado, y los cambios en el material de soporte, el material de la subcapa u otros aspectos del material de pavimentación pueden afectar a los resultados del ensayo,y se utiliza para probar y describir las características de combustión del material de pavimentación en la reacción térmica de pareja a la ignición en condiciones de control de laboratorio.
Indicadores técnicos principales:
La caja de radiación está inclinada 30 grados y se puede ajustar
El flujo de calor de entrada se mide por el flujo de calor de entrada
La velocidad de flujo de gas en la chimenea es de 2,5 ± 0,2 m/s
La temperatura del agua fue de 15°C-25°C.
El flujo radiante de los 9 puntos del panel radiante deberá cumplir las especificaciones correspondientes (véase los requisitos normalizados).
El ventilador de escape es infinitamente ajustable

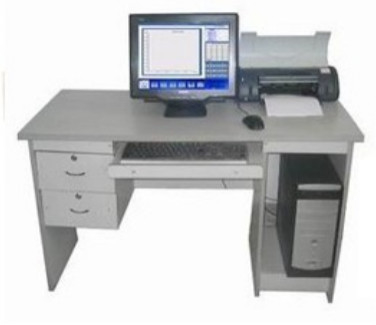

Características: controlado por ordenador; cronometraje automático; impresión de registros de procesamiento de datos;
La precisión del tiempo: < 1 s/h.
Parámetros técnicos:
Rango de medición del medidor de flujo térmico: (0-15) Kw/m2;
La precisión del medidor de flujo térmico: ± 0,2 kW/m2;
La precisión del medidor de flujo térmico: < ± 3%.
Rango de medición de la radiación térmica a altas temperaturas: 400-600 °C, con una precisión de ±0,5 °C;
Error de temperatura del cuerpo negro: ±5°C;
velocidad de escape de humo: (2,5±0,2) m/s;
Capacidad de escape de humo: (39-85) m3/min.
Las placas radiantes refractarias porosas tienen un tamaño de 300 mm × 450 mm, pueden soportar altas temperaturas de aproximadamente 900 °C;
Termócopo: Termócopo blindado de acero inoxidable tipo K con un diámetro de 3,2 mm;
Requisitos de distribución del flujo de calor: a 200 mm: (9,1±0,4) KW/m2;
A 400 mm: (5.0±0.4) KW/m2;
A 600 mm: (2,4 ± 0,2) kW/m2;
Gas de combustión: gas propano (proporcionado por el usuario);
Flujo de gas de combustión: (0,026±0,002) L/S;
Fuego de combustión: diámetro exterior ¢10 mm, diámetro interno ¢6 mm, agujeros de 35 ¢0,7 mm en el tubo del fuego de combustión;
La altura de la llama: 60~120 mm ajustable;
Sistema de encendido: encendido electrónico de alto voltaje.
Sistema de escape potente: esta máquina está equipada con un poderoso ventilador de escape, cuando finalice el ensayo, encienda el sistema de ventilador de escape para expulsar el gas de escape al exterior.
Material de la caja de control / caja de combustión: utilizando placa de acero inoxidable 304 de alta calidad (t = 1,2 mm), procesamiento y formación de herramientas de máquina CNC, la forma del arco es hermosa y generosa.
Blowtorch: fabricado por nuestra empresa, material de acero inoxidable 304, totalmente en línea con los requisitos de la norma GB / T11785.
Otras piezas mecánicas están hechas de acero inoxidable 304 o de material A3 con galvanoplastia espesa, anticorrosión y anticorrosión.
La tensión de la fuente de alimentación: AC220V±10%, 50 Hz;
Potencia máxima: 5 kW;
El tamaño de la caja de combustión: L1420*W1200*H2300 ((mm)
tamaño de la caja de control: longitud × anchura × altura (2,2 × 1,2 × 2,4) m;
Peso del equipo: 350 kg.

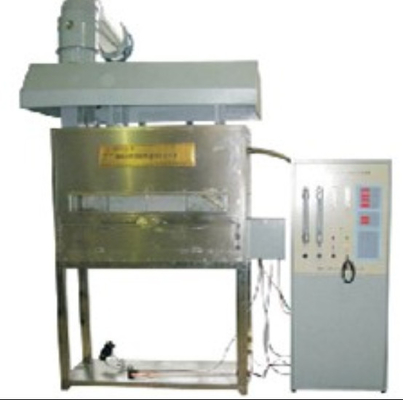

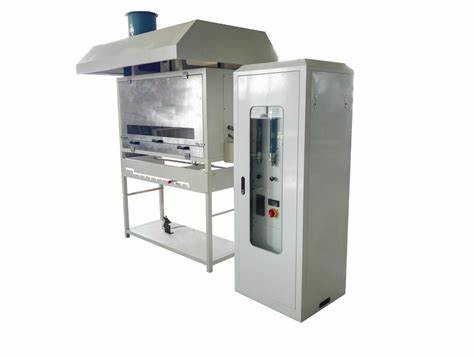

Composición del equipo: está compuesto principalmente por dos partes: caja de combustión y caja de control.
