DX8297 CablesY...Prueba de quema de cableEquipo
Introducción del instrumento:

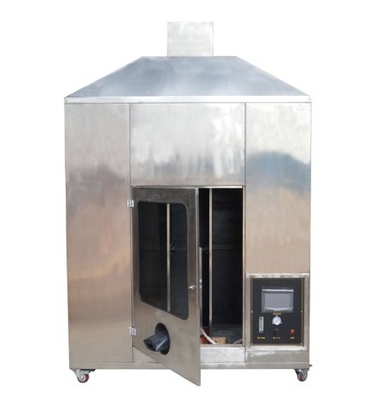

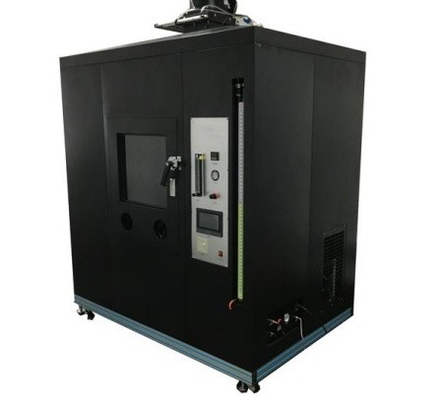

El dispositivo de ensayo de llama de alambre y cable UL 1685 es un instrumento utilizado para evaluar la capacidad de un cable único o agrupado para inhibir la propagación de la llama en condiciones especificadas.y cumple los requisitos de ensayo de UL 1685, IEEE 383 y IEEE 1202.
El rendimiento de supresión de llamas del cable se evalúa mediante la ignición de la muestra con una llama colocada verticalmente de 20 kW (70.000 Btu/h) con un valor teórico de 20 kW (70,000 Btu/h) en un espacio de un volumen definido durante 20 minutos.
Parámetros técnicos:
Las normas:
Las demás:
Propagación de la llama - ensayo de cables y alambres
Las demás:
Normas de ensayo de tipo para cables, juntas de campo y conectores de energía nuclear
Las condiciones de los productos:
La propagación del fuego del cable y la producción de humo
Características principales:
El tamaño del espacio de ensayo: 2438 (longitud) × 2438 (ancho) × 3353 (altura) mm, volumen: 19,93 m3, superficie interior del suelo: 5,94 m2;
Se utilizan termopares y anemómetros bidireccionales para medir la temperatura y la velocidad del gas en la tubería de escape.
El anemómetro bidireccional se utiliza para medir con precisión la velocidad de vórtice del gas de combustión a alta temperatura generado durante el proceso de combustión en el tubo de escape.
El tamaño del palet es de 305 (longitud) × 76 (ancho) × 2438 (altura) mm, el ancho de la escalera de acero es de 25±6 mm y el ancho vertical es de 229 mm;
Fuego con quemador de propano con mezclador Venturi para IEC60332-3;
Regulador de flujo de masa para garantizar que el suministro de aire y la presión del aire puedan mantener un flujo de aire suave;
La placa de adquisición de datos se utiliza para recopilar y medir con precisión la temperatura de los componentes internos y la temperatura de llama del quemador;
El gas y el aire pueden controlarse mediante válvulas electrónicas;
Sistema de medición de la densidad de humo
Sistema de ensayo de la velocidad de liberación de calor del oxígeno paramagnético
Las válvulas solares y los encendedores se pueden controlar manualmente mediante botones en el panel de control, y el instrumento se puede apagar en caso de emergencia (incluida la computadora)
