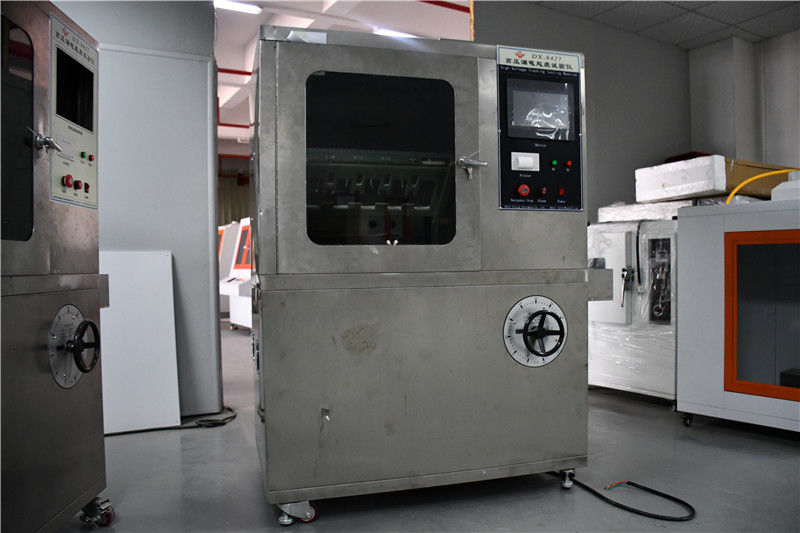

DX8427 Máquina de prueba de trazas de fugas de alto voltaje

1.Ámbito de aplicación:

Apto principalmente para probar la resistencia de los productos eléctricos y electrónicos, los electrodomésticos y sus materiales a las trazas eléctricas y la corrosión,simulación del uso de contaminantes líquidos y de muestras de superficie inclinadas a una frecuencia de potencia (48 Hz -62 Hz)Evaluar el nivel de resistencia de los materiales de aislamiento eléctrico utilizados en condiciones ambientales adversas mediante la medición de la resistencia a la electrificación y la corrosión.Bajo la influencia de la humedad y las impurezas de los productos eléctricosEl arco resultante puede causar averías, cortocircuitos, etc.o erosión del material debido a la descargaEsta prueba es una prueba destructiva que simula la situación anterior en materiales aislantes,utilizado para medir y evaluar la resistencia relativa a las fugas y el marcado de aislantes bajo la acción de un campo eléctrico e impurezas que contienen agua a un voltaje especificadoEs adecuado para materiales sólidos de aislamiento eléctrico y sus productos en productos eléctricos y electrónicos, electrodomésticos, tales como enchufes de relé, cubiertas de interruptores de conversión, contactores,etc..

2, Conforme a las normas:

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", los elementos de ensayo de simulación especificados en la norma para el ensayo de detección de fugas AC/DC de materiales aislantes, aplicable al caucho,plástico y otros materiales aislantes eléctricos, como el método del plano inclinado. estándar para cinco juegos de probadores de goma de silicona y probadores de silicona.

3Parámetros técnicos:

Electrodo de 0,5 mm de espesor Material: acero inoxidable

Distancia entre los electrodos superior e inferior: 50,0 mm ± 0.1;

La tensión de ensayo: 100V-6000V ajustable sin pasos.

Regulador de voltaje: salida: ajustable desde 0 ̊250V, con una capacidad de 5 KVA;

Cuando la corriente del circuito sea de 60 mA, cortar la tensión de salida;

Duración del ensayo: 6 horas.

Precisión de caída: 0,5%;

Estabilidad de voltaje: ± 1%

Regulador de tensión de alta precisión: salida AC220V. Potencia 6000W. Precisión ± 1%;

Transformador de ensayo: capacidad de 5 KVA. Tensión máxima de salida AC6000V (o DC6000V opcional);

Detección de rastros: de acuerdo con la norma GB/T6553-2003/4.1.2Si la corriente es inferior a 60 mA durante 6 horas sin fluir, se considera que pasa;

Dispositivo de caída: utilizando una bomba peristáltica de precisión Ralph, con un rango de caudal de 0,00185-20 mililitros por minuto, una velocidad de trabajo de 0,1-50 revoluciones por minuto,y un error de precisión del caudal inferior a 0el 0,5%;

Voltado de salida: CA/CC (cambiable)

Casilla: hecha de acero inoxidable SUS304 (superficie cepillada);

El depósito de aguas residuales está hecho de acero inoxidable 316 y está equipado con un dispositivo de sellado.

El volumen es de 0,56m3, el volumen del estudio: 900L * 650W * 950H (mm);

Dimensiones del instrumento: 1200L * 750W * 1800H (mm), longitud 750 * anchura 1180 * altura 1760mm, caja de madera 890 * 1320 * 1900
