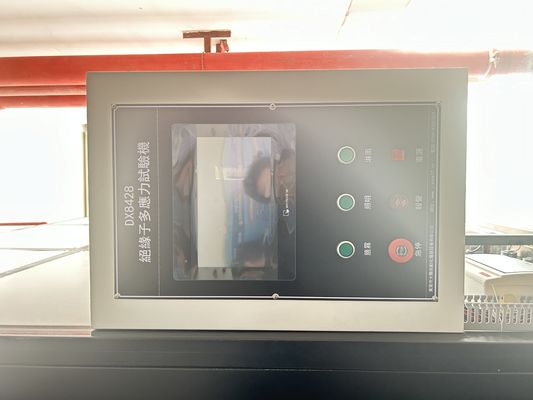

Nombre del producto:
Especificaciones técnicas para la configuración de ensayo de tensión múltiple de 5000 horas de acuerdo con la norma IEC 62730:2024.
Aplicación:
El equipo se utiliza principalmente para simular la
un ensayo exhaustivo del rendimiento de los aislantes en condiciones de trabajo complejas, y evaluar su durabilidad y fiabilidad mediante la aplicación de efectos de acoplamiento de múltiples tensiones, como la carga mecánica,alta tensión, cambios de temperatura y humedad, y corrosión química.
1.Campo eléctrico: ensayo de flashover antienvejecimiento y antipollución de aislantes para líneas de transmisión de alto voltaje y equipos de subestaciones.
2.Transporte ferroviario: Evaluación del rendimiento de los componentes aislados de las cadenas ferroviarias electrificadas en entornos de vibración, arco y humedad.
3.Nuevo escenario energético: verificación de la fiabilidad a largo plazo de los equipos de aislamiento exterior fotovoltaicos/eólicos bajo rayos UV, sal
ciclo de calor por rociado y humedad.
4Medio ambiente industrial: ensayo de resistencia a la corrosión química y resistencia a baja presión de aislantes en plantas químicas e instalaciones costeras.
Los tipos de ensayo abarcan el acoplamiento mecánico-eléctrico (como vibración + descarga parcial),la síntesis medioambiental-eléctrica (por ejemplo, rociado de sal + distorsión del campo eléctrico) y el envejecimiento acelerado por múltiples factores (choque de temperatura + corrosión química), que cumplen con las normas IEC y GB y proporcionan soporte de datos para la mejora de la I+D, la inspección de calidad y las estrategias de operación y mantenimiento.
Procedimiento de ensayo:

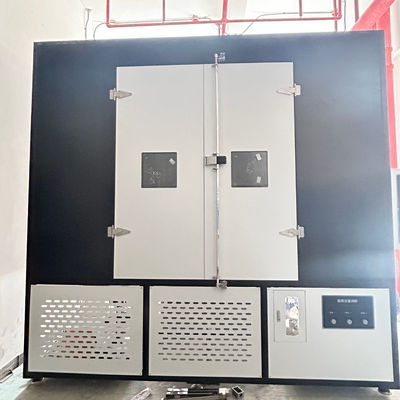

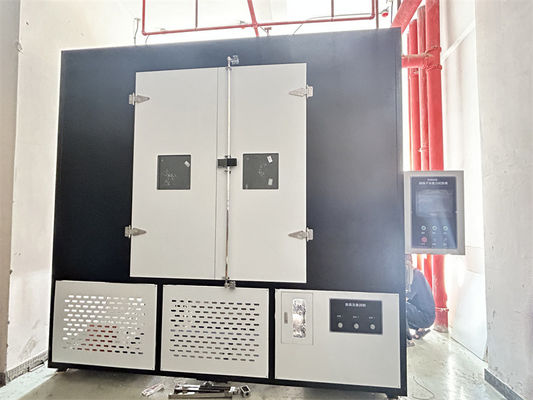

1- El revestimiento interior de la cabina de ensayo estará hecho de acero inoxidable resistente a la corrosión (306 o 315).
2- El material resistente a la corrosión estará hecho de una sola pieza lo más posible en cada pared que no se fijará.
3- Las dimensiones interiores de la cabina serán de 2,7x3,0x2,4 m (volumen total de 18,63 m3)
4- Habrá una ventana equipada con vidrio que bloquee la radiación en la puerta.

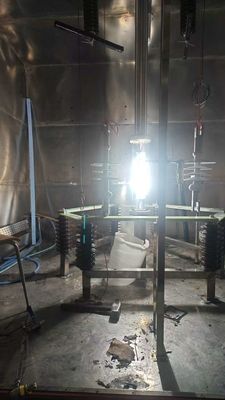

5- La distancia entre las muestras de ensayo y la lámpara de xenón será de 1 m.
6- El espesor de la pared será de 10 cm y el interior estará cubierto con material aislante térmico
Conforme a las normas:
En este documento se indican los requisitos técnicos del banco de ensayo de esfuerzo múltiple de 5000 h de acuerdo con la norma IEC 62730:2024.
Condiciones de ensayo:
1El ciclo de tensiones aplicadas a los aislantes y repetidas durante un período de 5 000 h se muestra en la figura 3.El ciclo está diseñado para que las muestras de ensayo también estén sujetas a los efectos de la variación de temperatura y la condensación..

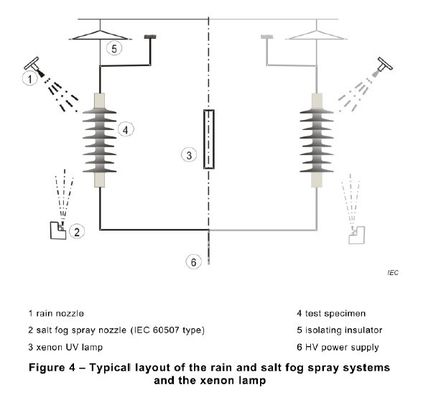

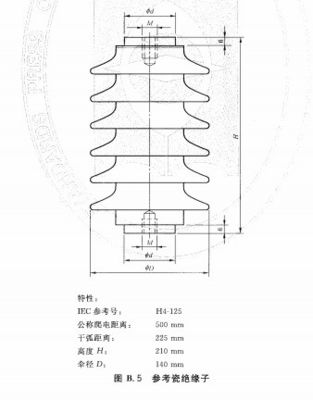

2Las muestras de ensayo se dispondrán verticalmente en la cámara como se muestra en la figura 4.
un espacio libre de al menos 400 mm entre los bordes adyacentes de los cobertizos de las muestras de ensayo y entre las muestras de ensayo y el techo, las paredes y el suelo.
3.Las muestras de ensayo se limpiarán con agua desionizada antes de comenzar el ensayo. Se podrán ensayar simultáneamente hasta tres pares de muestras de ensayo con una distancia de arrastramiento comparable.
4Se admiten interrupciones semanales del ensayo con fines de inspección, cada una de las cuales no excederá de una hora. Los períodos de interrupción no se contarán en la duración del ensayo.Se permiten cinco interrupciones más largas de hasta 60 h cada una.Se añadirá un tiempo de ensayo adicional de tres veces la duración del período de interrupción. El informe de ensayo final incluirá todos los detalles de las interrupciones.
Lluvia artificial:
La lluvia artificial se suministrará mediante boquillas montadas sobre las muestras de ensayo y fuera de su perímetro (véase la figura 4).
La velocidad media de precipitación deberá ajustarse a la norma IEC 60060-1.
de las muestras de ensayo se rocía individualmente.
Sistema de control del depósito de solución salina:
Capacidad de 1 tonelada, depósito de acero inoxidable 304.
2.Duples capas y aisladas con tapa y brazos de mezcla.
3.Calentado con un elemento resistivo, con un sistema de adición de sal alimentado por tornillo.
4Incluye un chasis de freno de bloqueo y un sistema de descarga de desbordamiento.
5Sistema de control del depósito de lavado de agua:
6Especificaciones similares al tanque de solución salina, con un diseño de acero inoxidable 304 de 1 tonelada y capacidades de calentamiento.
Calibración de la niebla de sal:
La calibración se llevará a cabo antes del comienzo del ensayo.
At least two clean collecting receptacles with a collecting area of 8 000 mm2 ± 2 000 mm2 and a maximum height of 100 mm each are placed as close as practical to the position of the ends of the test objectLos recipientes se colocan de tal manera que no estén protegidos por las muestras de ensayo y para evitar goteras de los elementos de construcción de la cámara u otra fuente.
Deben recoger entre 1,5 ml y 2,0 ml de precipitación por hora (corregida a 8000 mm2 de superficie de recogida) promediada durante un período mínimo de 16 h.
NOTA El caudal necesario para obtener dicha precipitación (normalmente del orden de 0,3 l/m3h en una cámara no superior a 15 m3) debe tenerse en cuenta.(El caudal de agua se define en litros por hora y por meler cúbico del volumen de la cámara de ensayo).)
Posteriormente, durante el ensayo, el caudal debe comprobarse al menos cada 100 h y mantenerse dentro del ± 25% del valor inicial.
no está permitido volver a hacer circular el agua.
Condiciones generales:
1- Se impartirá formación sobre el mantenimiento y el uso del dispositivo
2- Una vez finalizada la instalación, el dispositivo funcionará sin problemas durante 1 mes (4 semanas) para su aceptación.
3- Se proporcionarán diagramas eléctricos y diagramas del sistema de conexión de tuberías de agua
4- Se proporcionará el manual de mantenimiento
5- Se proporcionará un manual de usuario
6- Las piezas en contacto con la niebla de sal y la lluvia serán inoxidables
7- Los componentes eléctricos serán adecuados para infraestructuras de 380 V
8- Se especificarán las condiciones de garantía
9- Se suministrarán piezas de repuesto durante 10 años
10- Se proporcionará una lista de consumibles
Las principales ventajas de los aislantes:
1.Excelente rendimiento aislante
Los aislantes pueden aislar eficazmente la alta tensión aumentando la distancia de deslizamiento, evitar fugas de corriente y flashover de arco y garantizar el funcionamiento seguro del sistema de energía.Los aislantes compuestos están hechos de materiales como el caucho de silicona., que presentan una excelente resistencia a la contaminación y pueden mantener la estabilidad en entornos muy contaminados.2Alta resistencia mecánica y durabilidadLos aislantes modernos, como los aislantes compuestos de resina epoxi de cuarta generación, tienen una mayor fiabilidad mecánica y pueden soportar cargas mecánicas extremas (como vibraciones del viento,de la formación de hielo) y cambios de temperatura., reduciendo las fallas causadas por la degradación del material.
Tendencias futuras de desarrollo de los aislantes: 1Innovación de materiales y mejora del rendimientoEl aislante de compuestos duros de cuarta generación: utilizando materiales a base de resina epoxi, resuelve los problemas de falla de sellado de la interfaz y autoexplosión de las tres generaciones anteriores de productos,El material nanocomposite es un material de gran resistencia mecánica y resistencia a la contaminación. ha entrado en la fase de preproducción comercial 710.Añadiendo nanopartículas para mejorar la resistencia al envejecimiento y la resistencia a los rayos UV de los materiales, pueden adaptarse a nuevas demandas como los armónicos de alta frecuencia en las redes inteligentes.2- Ampliación de los ámbitos de aplicaciónTransmisión de alta y ultraalta tensión: con la mejora de la red eléctrica mundial, la demanda de aislantes con niveles de tensión de 750 kV o más ha aumentado,especialmente en proyectos de transmisión en zonas extremas como los desiertos y las regiones de alto frío• Nuevas energías y transporte ferroviario: La demanda de aislantes ligeros y de alta fiabilidad en la energía eólica, las centrales fotovoltaicas y las redes de contacto ferroviario de alta velocidad está impulsando el crecimiento del mercado.
