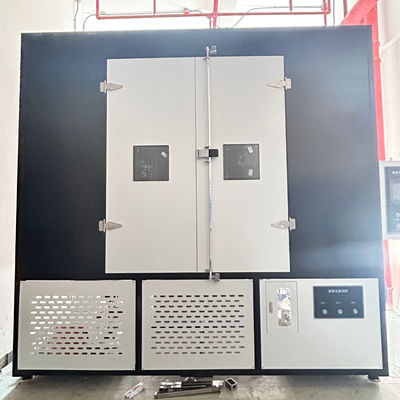

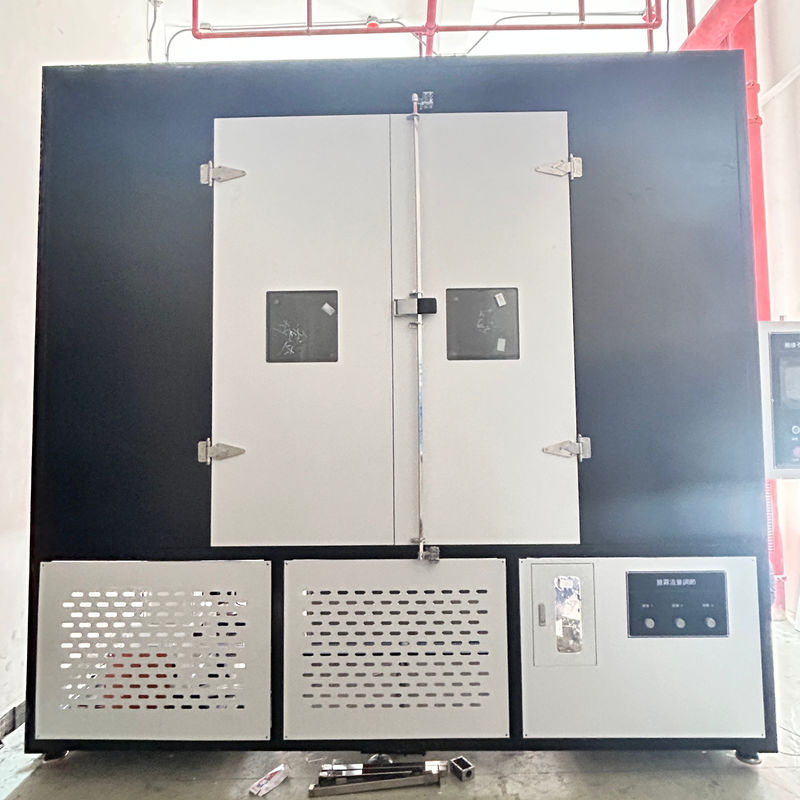

Nombre del producto:
Especificaciones técnicas para la configuración de prueba de estrés múltiple de 5000 horas de acuerdo con IEC 62730:2024.
Condiciones de prueba:
El ciclo de tensiones aplicadas a los aisladores y repetido durante un período de 5000 h se muestra en la Figura 3. El ciclo está diseñado
para que los especímenes de prueba también estén sujetos a los efectos de la variación de temperatura y la condensación.
Lluvia artificial:
La lluvia artificial se proporcionará mediante boquillas montadas sobre los especímenes de prueba y fuera de su perímetro (ver Figura 4). El
la tasa de precipitación promedio deberá estar de acuerdo con IEC 60060-1. Se utilizará agua con una resistividad mínima de 85 nm. Cada
de los especímenes de prueba se rocía individualmente.
Calibración de niebla salina:
La calibración se llevará a cabo antes del inicio de la prueba.
Se colocarán al menos dos recipientes de recolección limpios con un área de recolección de 8000 mm2 ± 2000 mm2 y una altura máxima de 100 mm cada uno, lo más cerca posible de la posición de los extremos del objeto de prueba. Los recipientes se colocarán de tal manera que no estén protegidos por los especímenes de prueba y para evitar goteos de los elementos de construcción de la cámara u otra fuente.
Deben recolectar entre 1,5 ml y 2,0 ml de precipitación por hora (corregido a un área de recolección de 8000 mm2) promediado durante un período mínimo de 16 h.
NOTA Se debe tener en cuenta el caudal necesario para obtener dicha precipitación (típicamente del orden de 0,3 l/m3h basado en una cámara no mayor de (15 m3). (El caudal de agua se define en litros por hora y por metro cúbico del volumen de la cámara de prueba.)
Posteriormente, durante la prueba, el caudal debe verificarse al menos cada 100 h y debe permanecer dentro de ± 25 % del valor inicial.
no está permitido recircular el agua.
Condiciones generales:
1- Se proporcionará capacitación sobre el mantenimiento y uso del dispositivo
2- Una vez completada la instalación, el dispositivo funcionará sin problemas durante 1 mes (4 semanas) para su aceptación.
3- Se proporcionarán diagramas eléctricos y diagramas del sistema de conexión de tuberías de agua
4- Se proporcionará un manual de mantenimiento
5- Se proporcionará un manual de usuario
6- Las piezas en contacto con la niebla salina y la lluvia serán de acero inoxidable
7- Los componentes eléctricos serán adecuados para una infraestructura de 380 V
8- Se especificarán las condiciones de garantía
9- Se proporcionarán repuestos durante 10 años
10- Se proporcionará una lista de consumibles
Ventajas principales de los aisladores：
1.Excelente rendimiento de aislamiento
Los aisladores pueden aislar eficazmente el alto voltaje aumentando la distancia de fuga, evitar fugas de corriente y arcos voltaicos, y garantizar el funcionamiento seguro del sistema de energía. Por ejemplo, los aisladores compuestos están hechos de materiales como la goma de silicona, que tienen una excelente resistencia a las descargas disruptivas por contaminación y pueden mantener la estabilidad en entornos muy contaminados.2.Alta resistencia mecánica y durabilidad Los aisladores modernos, como los aisladores compuestos de resina epoxi de cuarta generación, tienen una mayor fiabilidad mecánica y pueden soportar cargas mecánicas extremas (como vibraciones por viento, formación de hielo) y cambios de temperatura, lo que reduce las fallas causadas por la degradación del material.
Tendencias de desarrollo futuro de los aisladores: 1.Innovación de materiales y actualización del rendimiento El aislador compuesto duro de cuarta generación: utilizando materiales a base de resina epoxi, resuelve los problemas de falla de sellado de la interfaz y autoexplosión de las tres generaciones anteriores de productos, y tiene alta resistencia mecánica y resistencia a las descargas disruptivas por contaminación. Ha entrado en la etapa de preproducción comercial 710. Materiales nanocompuestos: Al agregar nanopartículas para mejorar la resistencia al envejecimiento y la resistencia a los rayos UV de los materiales, pueden adaptarse a nuevas demandas como los armónicos de alta frecuencia en las redes inteligentes.2.Expansión de las áreas de aplicación Transmisión de alto voltaje y ultra alto voltaje: Con la actualización de la red eléctrica global, la demanda de aisladores con niveles de voltaje de 750 kV y superiores ha aumentado, especialmente en proyectos de transmisión en áreas extremas como desiertos y regiones de mucho frío. Nueva energía y tránsito ferroviario: La demanda de aisladores ligeros y de alta fiabilidad en plantas de energía eólica, fotovoltaica y redes de contacto de trenes de alta velocidad está impulsando el crecimiento del mercado.
