Resistencia al fuego de componentes de construcción Horno horizontal Norma EN1363-1

DX8364 Prueba de Resistencia al Fuego de Componentes de Edificación Horno Vertical y Horno Horizontal (EN13381-8)

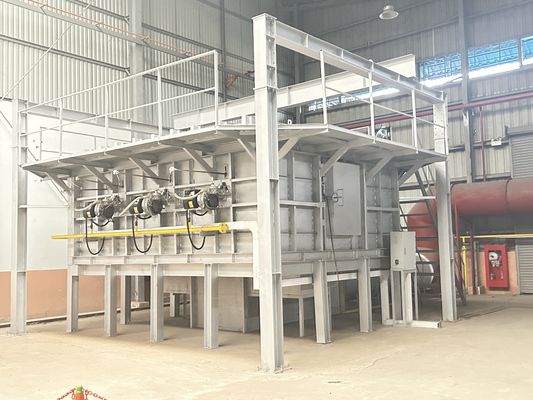

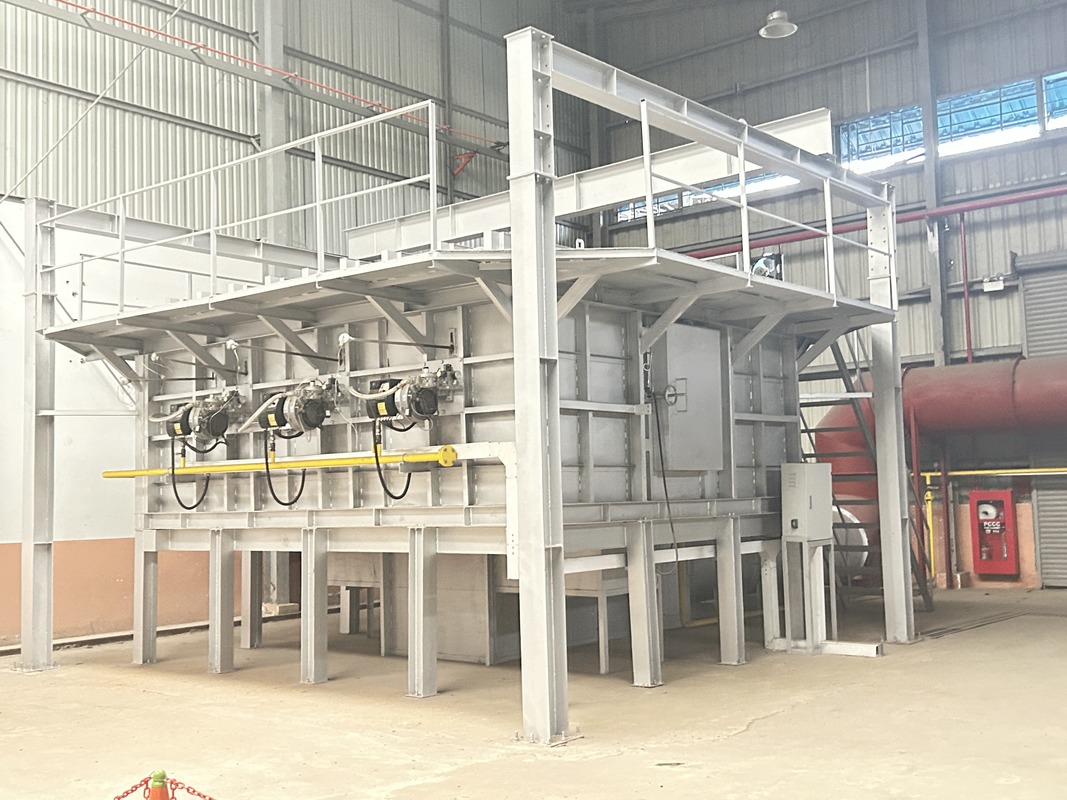

Horno horizontal:

Alcance de la prueba:

1. Muros de carga de hormigón armado con un área de fuego unilateral de 3000×3000 (mm), muros de carga de estructura de acero con capa protectora (revestimientos ignífugos), muros de carga de quilla de acero ligero, muros de carga de madera laminada encolada, etc., y determinación de la temperatura de los puntos seleccionados con diferentes secciones y diferentes anchos dentro del muro.

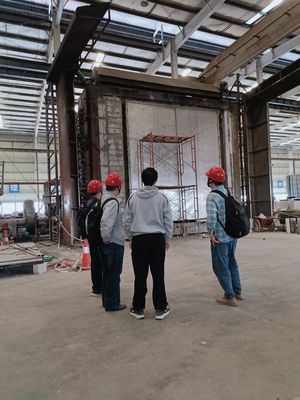

2. Prueba de resistencia al fuego de accesorios reconstruidos no portantes. Dispositivo de prueba inteligente para la resistencia al fuego de muros no portantes

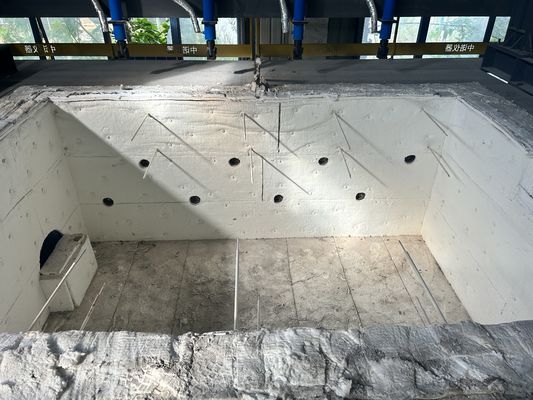

El tamaño neto del horno es de 4200×4800×1500 (mm), y el área de fuego de la muestra es de 4200×4800 (mm)

Alcance de la prueba: Puede detectar el rendimiento de resistencia al fuego de muestras estructurales simétricas y asimétricas en las mismas condiciones de trabajo al mismo tiempo, como: puertas y ventanas ignífugas, vidrio, materiales de taponamiento ignífugos, etc., y también puede realizar pruebas de resistencia al fuego en grandes particiones ignífugas y componentes de partición ignífugos, como muros cortafuegos de gran tamaño, paredes divisorias de vidrio ignífugo y persianas enrollables ignífugas, con alta eficiencia, y puede probar varias muestras diferentes o similares al mismo tiempo.

3. Dispositivo de prueba inteligente para la resistencia al fuego de columnas portantes,

El tamaño neto del horno es de 3000×3000×4700 (mm), y la altura de fuego de la muestra es de 3000~4600 mm (la altura total de la columna es de 3600~5200 mm). El tamaño máximo de la sección transversal de la muestra es de 800 mm× 800 mm o Φ800 mm.

La carga axial total es de 15000 kN, y las cargas excéntricas superior e inferior son de 1000 kN cada una.

Ámbito de aplicación:

Es adecuado para componentes portantes y no portantes como muros, vigas, columnas, pisos, techos y cubiertas, y otras estructuras, los accesorios o estructuras pueden utilizarse como referencia. Esta máquina de prueba es adecuada para la prueba de todos los componentes de las normas GB/T9978.1~9 e ISO834-1~9.

Cumple con las normas:

ISO834-1:1999 "Prueba de Resistencia al Fuego de Componentes de Edificación Parte I: Requisitos Generales"

Parámetros principales:

Laboratorio: 4,5 m (largo) x 4,5 m (ancho) x 3,5 m (alto), el uso en interiores de materiales de aislamiento de alta temperatura.

Dispositivo de carga: Se adopta la carga mecánica para mover la grúa de techo en el edificio. Se pueden simular cargas homogéneas, centrales, pivotantes o excéntricas.

Estructura de soporte: conectada a un soporte de cuña en el marco mediante cuatro rodillos.

Termopares: incluyendo termopares de horno, termopares traseros, termopares móviles, termopares internos y termopares de temperatura ambiente se distribuyen en varias áreas.

Sonda de medición de presión del horno: sonda de medición en forma de T, precisión de medición ± 2Pa

Sonda de medición de huecos de la muestra: 6 mm de diámetro ± 0,1 mm de diámetro ±0,2 mm de diámetro

Sistema de combustión: sistema de distribución de gas (a menos de 10 metros), lanzallamas (no menos de 20) y válvulas reguladoras

Fuente de gas de combustión: propano con una pureza superior al 95%, gas licuado (proporcionado por el usuario)

Caudal de gas: 0~100L/min Precisión de medición 2,5 grados

Caudal de aire: 0~50m3/min Precisión de medición≤±0,5m3/min

Capacidad del tanque de gas: ≥50kg×6

Sistema de control de temperatura del horno: el punto de muestreo máximo es de 10 puntos

sistema de ventilación y compuerta de control, etc.

Rango de medición del calor radiante en la superficie de retroceso de la muestra: 0~10W/cm2

El control de la temperatura y la presión en el horno se realiza conectando el RS485 del ordenador al sistema de control, y el voltaje de salida de CC de los sensores de prueba de combustión, como los termopares y los sensores de presión, se convierte en forma digital, que luego se puede transmitir al sistema informático para su visualización y almacenamiento.

Nota:El dispositivo de prueba de resistencia al fuego de los componentes de construcción debe realizarse de acuerdo con los productos que necesitan ser probados por los clientes, a fin de evitar costos innecesarios. Por ejemplo, el Instituto de Investigación de Incendios de Tianjin del Ministerio de Seguridad Pública tiene 5 instrumentos de prueba de resistencia al fuego para diferentes componentes de construcción, a saber, el dispositivo de prueba inteligente para la resistencia al fuego de la placa de la viga portante, el dispositivo de prueba inteligente para la resistencia al fuego del muro portante, el tamaño neto del horno es de 3000×3000×1500 (mm), el área de fuego de la muestra es de 3000×3000 (mm), y la capacidad total de carga es de 2000 kN
