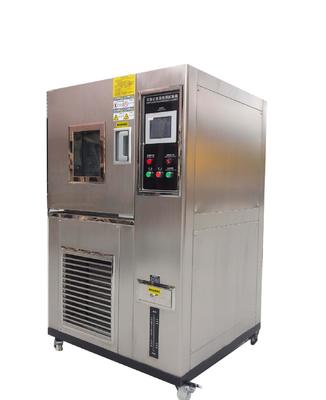

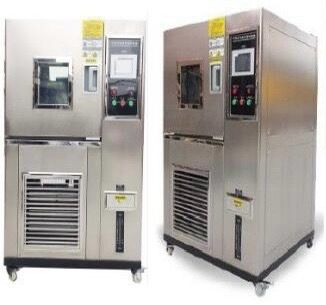

Parte 1: Una descripción general de los componentes del sistema y sus usos

El sistema consta de los siguientes componentes: :

La función de la cámara de ensayo consiste en proporcionar un entorno de ensayo, como una temperatura constante de alta y baja temperatura, una temperatura alta y baja alternada;

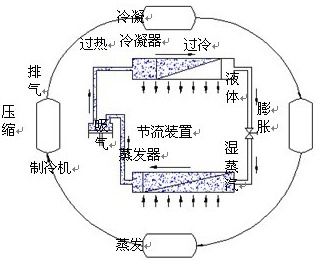

Está compuesto por un sistema de refrigeración, un sistema de calefacción, un sistema de conductos de aire, un sistema de control, un dispositivo de protección de seguridad del sistema, etc.

Parte 2: Principales indicadores técnicos de la cámara de ensayo

Tamaño de las salas de trabajo 500×500×Las demás:(muy profundo×ancho×altura)

Las dimensiones 970×1050×1750 mm(muy profundo×ancho×altura)

Rango de temperatura - 0°C ~+ 150°C(Cuando no hay carga y está en un estado constante)

Fluctuación de la temperatura ≤ ±0.5°C(Cuando no hay carga y está en un estado constante)

Uniformidad de la temperatura No más1°C(Cuando no hay carga y está en un estado constante)

Tasa de enfriamiento Desde la temperatura ambiente hasta 150¿ Qué pasa?C, unos 45 minutos (20¿ Qué pasa?C ~ 100¿ Qué pasa?C, sin carga, todo el proceso de calentamiento no lineal)

velocidad del viento 1.7~2.5 m/s

Los índices anteriores se midieron a temperatura ambienteNo más25¿ Qué pasa?C, presión atmosférica, sin carga, sin condiciones de carga, y 1/6 espacio de la pared interior de la caja

El poder Aproximadamente 4,5 kW.

Rango de velocidad del flujo de aire 0.02~3 m/s

Fuente de alimentación Las demás:±10 V;50 Hz

Área permeable a la humedad 3000 mm2 (norma ASTME96) 6 piezas

Capacidad de humidificación ≥250 ml/h

Rango de humedad 20% a 98% de H.R.(En el caso de las empresas de seguros°C ~+ 85°C)98%RH (No hay fuente de calor durante el ensayo de calor húmedo)

14.Error de humedadSe trata de:+2~-3,0%RH (humedad > 75%RH) (en estado constante)

≤ ±5.0%RH (humedad)No más75%RH) (en estado constante)

15.Cumplir con las normas y métodos de ensayo pertinentes Se aplicará el método de clasificación de los productos de la categoría de los que se trate.,Se aplicará el procedimiento siguiente:,Las condiciones de producción de los productos,Las condiciones de los requisitos de seguridad,Se aplicará el procedimiento siguiente:,Se aplicará el procedimiento siguiente:,GJB150.9 a 86

Unidad principal y accesorios y software de ensayo:

Certificado del producto 1 por ciento

Manual de instrucciones del producto 1 juego

Tarjeta de garantía 1 juego

El termómetro 1

Cordón de alimentación 1

Parte 3: Descripción del diseño y del esquema de fabricación de la cámara de ensayo de permeabilidad a la humedad del tejido programable

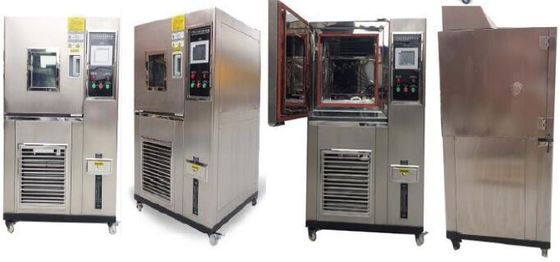

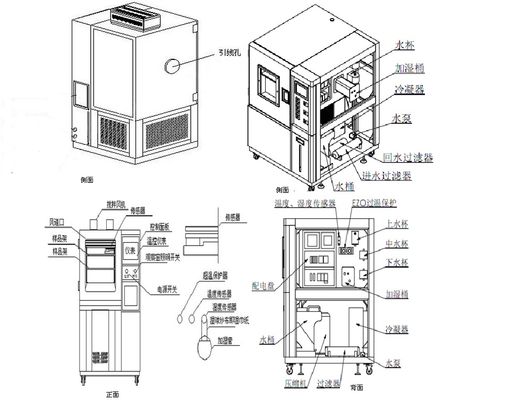

Forma estructural: es decir, la cámara de ensayo, el sistema de refrigeración, el sistema de aire acondicionado, el gabinete de control eléctrico y la unidad de refrigeración forman un todo,la unidad de refrigeración se encuentra en la parte inferior de la caja, y la parte de control eléctrico se coloca en el costado de la cámara de ensayo para facilitar el funcionamiento

Sala de trabajo: calefactores distribuidos, evaporadores de refrigeración, motores de soplador, palas de ventilador, conductos de aire y otros dispositivos

Agujeros de ensayo: el lado de la cámara de ensayo está equipado con 1 agujero de roscado de cable y su tamaño es de 50 mm.

Material de la caja interior: hecha de placa de acero inoxidable espejo SUS304 de 1 mm de espesor, de alta gama

Material de la caja exterior Fabricación de placas de acero inoxidable de 1 mm de espesor, confiable y cepillado, fáciles de limpiar y de larga duración

Material de aislamiento: El material de aislamiento está hecho de espuma de poliuretano, con un grosor de 100 mm, el efecto de aislamiento térmico es bueno,y la superficie exterior de la cámara de ensayo no se congela ni se condensa

Configuración de la caja interior: el cuarto de trabajo está equipado con un estante de banda de acero inoxidable ajustable en altura

Desagüe: la caja está equipada con un desagüe de condensado

La parte inferior de la caja: instalar una salida de agua en la parte inferior para que el líquido de la caja fluya libremente y suavemente, es decir, el líquido no puede acumularse en la parte inferior de la caja,Hay un tanque de agua debajo de la caja con una tabla de agua, el depósito de agua está lleno de agua destilada, agua pura, el agua embotellada no debe conectarse al agua del grifo o se bloqueará por las sustancias del agua del grifo

Puerta: diseño de una sola puerta, con cinta de sellado de caucho de silicona, resistencia a altas y bajas temperaturas, antienvejecimiento, buen rendimiento de sellado.Para evitar la condensación o la congelación en el borde del marco de la puerta y la puerta durante el ensayo a baja temperatura, el borde del marco de la puerta y la puerta está provista de un dispositivo de descongelamiento eléctrico, y los accesorios de hardware como cerraduras de puertas y bisagras son accesorios originales "KUNLONG"

Manijas de la puerta: adopta estructura de hebilla y tira, apertura única, bisagra izquierda, manija derecha, apertura de potencia de palanca, conveniente y fácil de cambiar, hermoso y generoso

Ventana de observación: la puerta de la cámara de ensayo está equipada con un×500 mm (ancho)×altura) ventana de observación con película resistiva hueca de calefacción y protección contra heladas, y está equipada con una cubierta de ventana de observación anti-ultravioleta y un dispositivo de protección contra calefacción y heladas.Instalado en la puerta de la cámara de ensayo

Luces de inspección: la ventana de observación está equipada con una lámpara halógena (AC12V) de 20 W con una fuente de luz de observación controlada de larga duración.

Dispositivos móviles: se pueden fijar cuatro ruedas móviles

Dispositivo de nivelación de posición:Asegurar que la cámara de ensayo pueda funcionar sin problemas

Unidad principal y accesorios y software de ensayo:

Certificado del producto 1 por ciento

Manual de instrucciones del producto 1 juego

Tarjeta de garantía 1 juego

El termómetro 1

Cordón de alimentación 1

Condiciones de uso del dispositivo

Humidificar con agua:Agua purificada, agua destilada, agua desionizada, resistividad≥500.m

Método de refrigeración: Método de refrigeración por aire: temperatura ambiente +5~+28¿ Qué pasa?C es una opción adecuada.

Válvulas de corriente alterna de 220 V±10%, 50 Hz, tres fases de cuatro cables + alambre de tierra

Temperatura ambiente:0~40°C

Humedad ambiente: < 85% de H.R.

Presión atmosférica:86~10 Kpa.

Requisitos del emplazamiento: El equipo debe colocarse horizontalmente en una sala de ensayo bien ventilada, con suficiente espacio a su alrededor para el funcionamiento y el mantenimiento.

Condiciones espaciales:La cámara de ensayo debe estar a al menos 200 mm de la habitación alrededor de la habitación y el equipo debe estar abierto y cerrado normalmente.

Condiciones ambientales: no hay vibraciones fuertes, no hay interferencias fuertes del campo electromagnético, no hay una alta concentración de polvo y sustancias corrosivas,No hay luz solar directa ni otra radiación directa de fuentes de calor alrededor del emplazamiento del equipo.

Frecuencia y error:±0.5 Hz

Voltado y error: AC 220V±10 V

Interruptor maestro Se requiere un espacio separado

Detalles de los componentes principales

Panel de control

Características del controlador TEMI850

1. Pantalla táctil de colores

2Dos modos de control (valor fijo/programa)

3Tipo de sensor: sensor PT100

4. Modo de salida: salida de control PID; salida analógica (4-20mA);

(1-5V) /(0-10V) se puede seleccionar arbitrariamente, entrada auxiliar de 8 señales de interruptor; (configuración básica de 10 relés, 20 relés opcionales) salida de relés ON/OFF;

5- Rango de medición de temperatura: -90.00¿ Qué pasa?Es un C-200.00¿ Qué pasa?C, (opcional -90.00¿ Qué pasa?Es un C-300.00¿ Qué pasa?C) error±0.2¿ Qué pasa?C. Las siguientes condiciones:

6- Rango de medición de la humedad: 1,0% a 100% de HRC, error±1% de Hg;

7- Rango de medición: se puede ajustar arbitrariamente y se pueden personalizar funciones especiales;

8. Edición de programas: se pueden programar 12 grupos de programas, y cada grupo de programas se puede programar hasta 10 segmentos, y se puede configurar para ejecutarse en ciclos;

9Interfaz de comunicación: (RS232/RS485, la distancia de comunicación más larga es de 1,2 km [la fibra óptica puede alcanzar los 30 km]);

10Idioma de la interfaz Color de la pantalla táctil Tipo de idioma: chino/inglés

11Resolución TFT: 800×480 64K de color
