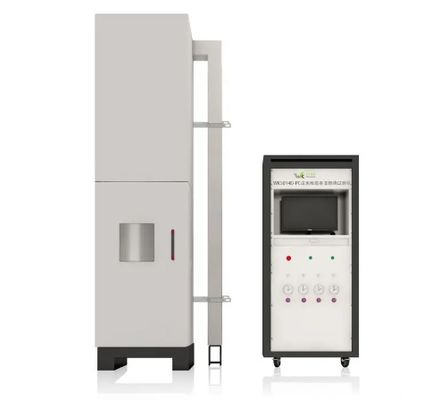

Descripción general:

Este dispositivo utiliza cigarrillos sin llama y llamas de cerilla simuladas como fuentes de ignición para realizar ensayos de resistencia a la ignición en muebles tapizados, simulando el comportamiento frente a la ignición de muebles tapizados bajo el efecto de llamas de cerillas y brasas de cigarrillos en condiciones de uso real, con el fin de determinar la resistencia a la ignición de los muebles tapizados. La cámara de ensayo cuenta con tratamiento de aislamiento térmico, con acero inoxidable en la capa exterior y materiales aislantes añadidos en las capas intermedia e interior, lo que proporciona a la estructura un aspecto estético y elegante.

Sistema de control:

1. El sistema de control computarizado permite configurar y registrar parámetros en el ordenador, incluidos el tiempo de prueba, el número de pruebas y el tiempo de retardo de ignición. Dispone de un alto nivel de inteligencia, funcionamiento mediante menús guiados y un manejo sencillo e intuitivo, lo que hace que los resultados de las pruebas sean más precisos.

2. Función de encendido automático (para encendido electrónico de alto voltaje).

3. Adopta el modo PLC y utiliza componentes de alta fiabilidad para garantizar un funcionamiento fiable, rápido y avanzado del sistema. El proceso del ensayo emplea el método de control totalmente automático PLC+PID importado, que es actualmente el método de control más avanzado, seguro, fiable y práctico. Realiza el control de detección automático y completa el trabajo de detección de forma automática, con una interfaz de visualización intuitiva que agiliza y hace más preciso el trabajo de detección. El ordenador superior adopta un diseño de software de configuración que puede generar automáticamente curvas de control de temperatura y emisión de informes. Adquisición de datos e impresión de resultados de prueba.

4. Ordenador: una unidad, una impresora, un paquete de software, actualización gratuita de por vida

5. Caudalímetro de butano: 0-100 ml/min

6. Manómetro en U: 0~3 kPa

7. Temporizador: Rango de 0~99,99 horas

8. Manómetro de gas: 0~0,1 MPa, con una resolución de 0,01 MPa

9. Fuente de suministro de gas: Gas butano con una pureza superior al 95 % (suministrado por el usuario)

10. Dimensiones de la caja de control: An. 880 mm * Pr. 600 mm * Al. 1550 mm

Ámbito de aplicación:

Fuente de ignición de llama de cerilla simulada para evaluar las características de resistencia a la ignición de muebles tapizados. Adecuado principalmente para probar y evaluar las características de resistencia a la ignición de colchones domésticos, tapicería de muebles, sofás y otros muebles acolchados.

Cumplimiento de normas:

Cumple con los requisitos de las normas de ensayo GB17927.1-2011 «Evaluación de las características de resistencia a la ignición de colchones y sofás de muebles tapizados - Parte 1: Cigarrillos sin llama y Parte 2: Llamas de cerilla simuladas» e ISO 8191-1~2:1988.

Parámetros de rendimiento:

Simulación de llamas de cerilla:

1. Sistema de fuente de ignición: Un tubo de combustión de acero inoxidable con un diámetro exterior de (8 ± 0,1 mm), un diámetro interior de (6,5 ± 0,1 mm) y una longitud de (200 ± 5 mm);

2. Manguera flexible: con una longitud de (2,5-3 mm) y un diámetro interior de (7 ± 1 mm), debe conectarse a un tubo de combustión de acero inoxidable;

3. Sistema de control de flujo: incluye un caudalímetro, válvula de ajuste fino, válvula de encendido/apagado y válvula reguladora de presión;

4. Para un caudal de (45 ± 2) ml/min, la presión de salida nominal suministrada por el sistema es de 2,8 kPa;

5. Rango de temporización: 0-999 s, puede mostrar y registrar el tiempo de combustión continuada o sin llama, el tiempo de agrietamiento del tejido y el tiempo de extinción de la muestra, respectivamente;

6. La distancia de prueba del encendedor es ajustable de 20 a 80, con desplazamiento automático y retirada del mecanismo de ignición;

7. Rango de medición de caudal: 10-100 ml/min

Cigarrillos sin llama:

Fuente de ignición por cigarrillo:

1. Los cigarrillos son cigarrillos cilíndricos con o sin filtro y papel de boquilla, y cumplen con los siguientes requisitos:

Longitud: 60 ± 5 mm; Diámetro: 8 ± 0,5 mm; Masa por unidad de longitud: (0,6 ± 0,1) g/50 mm;

2. Tiempo de combustión del cigarrillo: (12 ± 3) min/50 mm;

3. Cada 10 cigarrillos del mismo tipo se agrupan y se selecciona un cigarrillo al azar. El tiempo de combustión del cigarrillo se mide en el laboratorio según el método siguiente: tras el acondicionamiento previo según 7.1, se extrae un cigarrillo y se marca a 5 mm y 55 mm del extremo de encendido del cigarrillo. Se inserta horizontalmente una aguja fina de acero en el extremo no encendido del cigarrillo, con una longitud no superior a 11 mm. Se registra el tiempo que tarda el cigarrillo en arder entre las dos marcas durante la prueba de ignición según 8.2 en el extremo de encendido;

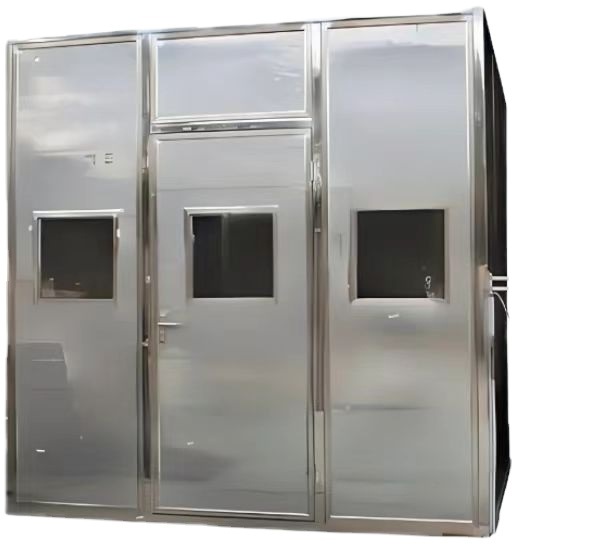

3. Cabina de ensayo: 2,5 metros de largo, 2,2 metros de ancho y 2,5 metros de alto, incluidos los conductos de ventilación. Fabricada en acero inoxidable;

4. Ventana de observación: Una ventana de observación de vidrio templado, rodeada con bordes de acero inoxidable SUS304;

5. Regulación del flujo de gas: Ajuste el caudal de gas de prueba a 45 ± 2 mL/min;

6. Temporización: se puede configurar arbitrariamente de 0 a 99,99 h/min/s;
