Datos del producto:
|
| Máquina: | máquina de ensayo de laboratorio | Estándar: | Se aplican las normas ISO 834-1、EN 1363-1 |
|---|---|---|---|
| Aplicación: | de varias muestras de revestimiento ignífugo de estructuras de acero | Función: | adecuado para el ensayo de resistencia al fuego |
| Estructura del horno: | estructura de cuatro capas | El coeficiente térmico: | 0.117 ~ 0.143W/ ((m.k) |
| Recolección de la temperatura del horno: | Se selecciona el termopar blindado tipo K. | Potencia de liberación de presión: | AC220, ventilador de alta presión de 0,3kw con resistencia a altas temperaturas |
| Resaltar: | Horno para revestimiento ignífugo de estructuras de acero,Horno de prueba de fuego ISO834-1,Equipo de prueba de recubrimiento ignífugo interno |
||

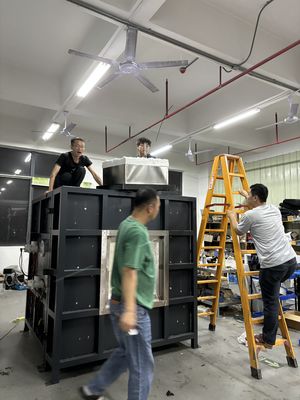

Horno de prueba de recubrimiento ignífugo para estructuras de acero DX8810A
![]()
![]()
1. Nombre del proyecto: horno de prueba de recubrimiento ignífugo para estructuras de acero

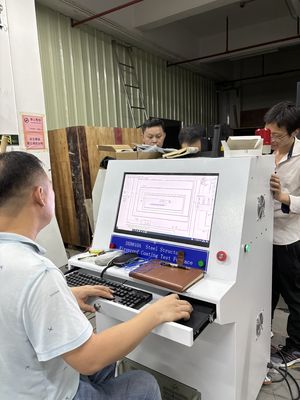

2. Descripción general: El horno de prueba de recubrimiento ignífugo para estructuras de acero es adecuado para la prueba de resistencia al fuego de varios tipos de muestras de recubrimiento ignífugo para estructuras de acero utilizadas en interiores y exteriores en edificios (estructuras), y no es adecuado para muestras con una longitud superior a 800 cm. Utiliza la interfaz de operación WINDOWS 7 y el software de desarrollo LabView, el estilo de la interfaz es fresco, hermoso y simple. Los resultados de la medición se muestran en tiempo real durante la prueba y la curva adecuada se dibuja dinámicamente, y los datos se pueden guardar, recuperar e imprimir de forma permanente, y el informe se puede imprimir directamente. Tiene las características de alta inteligencia, operación de menú guiada, simple e intuitiva, y hace que los resultados de la prueba sean más precisos.
3. Norma de cumplimiento: ISO834-1,EN1363-1
Parámetros técnicos:
1. Composición del equipo: horno horizontal de prueba de resistencia al fuego, parte de control de combustión, parte de gas y sistema de reducción de presión, sistema de liberación y medición de presión, sistema de emisión de gases de combustión, marco de prueba de muestras, sistema de flujo de gas, sistema de medición de temperatura (sistema de adquisición de datos de temperatura del horno, sistema de adquisición de temperatura del componente de prueba), sistema de válvula de extracción de humo y software de prueba especial. El módulo de adquisición de datos de alta precisión de 16 bits se utiliza para recopilar datos de temperatura, presión, caudal y otros aspectos de cada canal, y la información real de la combustión reproducida en tiempo real se genera a través de análisis, procesamiento y control por microcomputadora, y los resultados se obtienen directamente por análisis y juicio de microcomputadora. Toda la máquina adopta componentes fiables para garantizar que el sistema sea fiable, de alta velocidad y avanzado.

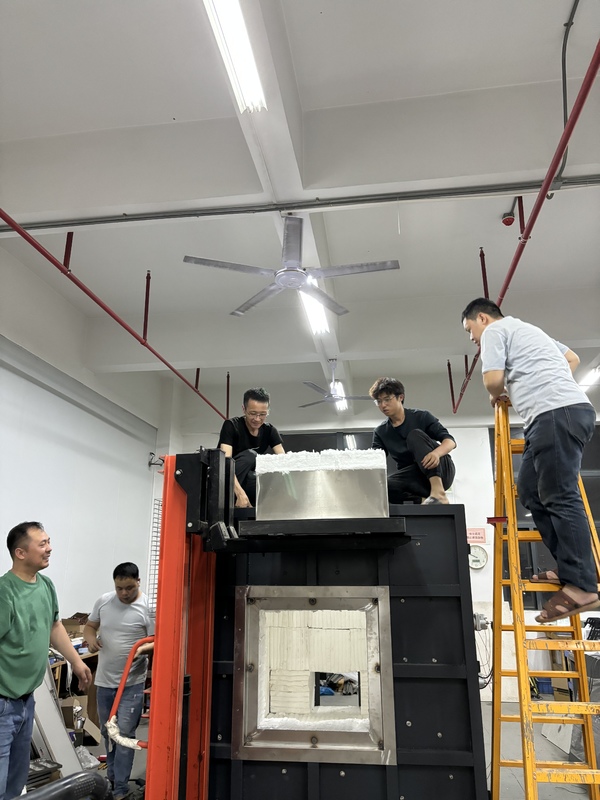

2. Estructura del horno: estructura de cuatro capas, cuando la capa interior es de 1300°C, la capa exterior está a temperatura ambiente. De afuera hacia adentro, son: la primera capa de carcasa de acero inoxidable, la segunda capa de marco de estructura de acero; la tercera capa está hecha de ladrillos de alta temperatura; la cuarta capa es algodón cerámico de alta temperatura con una resistencia a la temperatura de 1700 °C;
3. Quemador:
3.1 Se adoptan 2 juegos de quemadores de alta presión con una potencia de 60~80kw, y el quemador tiene control proporcional de aire-combustible, que forma un bucle de control cerrado con la retroalimentación de temperatura en el horno, y puede ajustar automáticamente la válvula de gas y la válvula de aire para lograr un efecto de combustión adecuado. Para garantizar la seguridad, la selección de quemadores y componentes son todas marcas reconocidas;
3.2 Controlador de antorcha de combustión: con dispositivo de alarma automático para fallo de encendido y extinción de llama;
3.3 Hay 2 pistolas de gas de alta velocidad incrustadas en ambos lados de la pared del horno, 1 en cada lado. Proporcionan el calor necesario para calentar en el horno;
3.4 Tubería de gas y tubería de aire: Está compuesta por válvula de mariposa, válvula proporcional aire-combustible, válvula reductora de presión de dos etapas, válvula de mariposa manual, controlador de encendido, interruptor de alta y baja presión, válvula de liberación de sobrepresión de gas, separador gas-líquido, válvula reductora de presión de primera etapa, válvula de conmutación de fase líquida, manómetro de gas, manómetro de baja presión, válvula de bola, alarma de fuga de gas, manguera de acero inoxidable, manguera de alta presión de gas, etc.
4. Sistema de medición de temperatura:
4.1 Termopar en el horno:
4.2 Medición de temperatura de la superficie de retroceso:
4.3 Temperatura de prueba móvil
4.4 Recopilación de temperatura del horno
5. Sistema de medición de presión:
5.1 Medición de presión del horno
5.2 La presión en el horno se registra cada 1 minuto, y la precisión del equipo de registro es de 1 s. La adquisición de datos es de 3 veces/segundo. Control y adquisición de datos de presión del horno, la presión del horno puede garantizar el control en tiempo real con el sistema de extracción de humo de acuerdo con los requisitos de cada norma del "Capítulo 2 Cumplimiento de Normas";
5.3 Sonda de medición en forma de T
5.4 Transmisor de presión
6. Sistema de liberación de presión:
6.1 Se instalan orificios de extracción de humo en la pared del horno detrás de la pared del horno, que están conectados a la tubería de extracción de humo para descargar los gases de combustión en el cuerpo del horno y controlar la presión en el horno. El suministro de aire y el escape de aire en el horno son controlados por un ventilador potente de 0.3kw y un convertidor de frecuencia, y el volumen de aire es controlado automáticamente por programas de computadora para cumplir con los requisitos de combustión, presión y extracción de humo;
6.2 Tubería de liberación de presión
6.3 Potencia de liberación de presión: ventilador de alta presión de 0.3kw AC220, resistente a altas temperaturas;
6.4 Control y adquisición de datos de presión del horno, la presión del horno puede garantizar el control en tiempo real de acuerdo con los requisitos de la norma anterior y el sistema de extracción de humo para formar un bucle de control.
7. Índice de diseño del horno:
7.1 volumen neto del dispositivo: 1.0m3
7.2 Tamaño neto en el dispositivo: longitud×ancho× altura = 1.0×1.0×1.0m
7.3 Dimensiones externas del dispositivo: longitud×ancho×altura=1.6×1.6×1.6m
7.4 Combustible utilizado: gas natural (poder calorífico 8500Kcal/Nm3) o gas industrial;
7.5 Temperatura de trabajo: La temperatura de trabajo a largo plazo del horno está por debajo de 1300°C; Calentar según la fórmula establecida.
7. Alarma de gas: utilizada en la sala de gas y en el sitio de prueba.
8. Número de pistolas incendiarias: 2 juegos
9. Marco de prueba de muestras: placa de acero resistente al calor móvil, un total de 2 juegos
10. Prueba de eficiencia de aislamiento térmico: Según la norma GB/T14907-2018, Apéndice A, se disponen inicialmente dos termopares en el centro de la superficie de retroceso de la muestra y a 125 mm de la línea central, y se utilizan los termopares en el horno para probar y calcular la eficiencia de aislamiento térmico.
Sistema de extracción de humo:
1. El dispositivo de prueba adopta el método de extracción de humo inferior.
2. Hay un puerto de extracción de humo en forma de canal en la parte inferior del horno, y luego se descarga a través del ventilador de tiro inducido.
3. El ventilador de extracción de humo y el conducto de extracción de humo están hechos de acero inoxidable 304.
![]()
![]()
