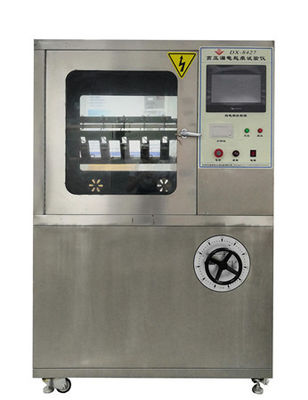

Máquina de ensayo de seguimiento y erosión de alta tensión IEC60587 con probetas de plano inclinado

Máquina de prueba de seguimiento y erosión de alto voltaje

1, Ámbito de aplicación:Principalmente adecuada para probar la resistencia de productos eléctricos y electrónicos, electrodomésticos y sus materiales al seguimiento y la corrosión eléctrica, simulando el uso de contaminantes líquidos y especímenes de superficie inclinada a frecuencia de potencia (48Hz -62Hz). Evaluar el nivel de resistencia de los materiales de aislamiento eléctrico utilizados en condiciones ambientales adversas mediante la medición de la resistencia a la electrificación y la corrosión. Bajo la influencia de la humedad y las impurezas en los productos eléctricos, pueden ocurrir fugas de aislamiento entre partes cargadas de diferentes polaridades o entre partes cargadas y metal conectado a tierra. El arco resultante puede causar averías, cortocircuitos o erosión del material debido a la descarga, e incluso provocar incendios. Este probador es una prueba destructiva que simula la situación anterior en materiales de aislamiento, utilizada para medir y evaluar la resistencia relativa a las fugas y el marcado de los aislantes bajo la acción de un campo eléctrico y una impureza que contiene agua a un voltaje especificado. Es adecuado para materiales de aislamiento eléctrico sólido y sus productos en productos eléctricos y electrónicos, electrodomésticos, como enchufes de relés, cubiertas de interruptores de conversión, contactores, etc.

2, Cumple con las normas:

De acuerdo con los requisitos de IEC60587-2022, ASTMD2303.

3. Parámetros técnicos:

Electrodo: 0,5 mm de espesor Material: acero inoxidable;

Distancia entre electrodos superior e inferior: 50,0 mm ± 0,1;

Voltaje de prueba: 100V-6000V ajustable sin escalonamientos;

Regulador de voltaje: Salida: ajustable de 0～250V, con una capacidad de 5KVA;

Cuando la corriente del circuito es de 60 mA, corte la salida de voltaje;

Tiempo de prueba: 6 horas;

Precisión de goteo: 0,5%;

Estabilidad de voltaje: ± 1%;

Regulador de voltaje de alta precisión: Salida AC220V. Potencia 6000W. Precisión ± 1%;

Transformador de prueba: Capacidad 5KVA. Voltaje máximo de salida AC6000V (o DC6000V opcional);

Detección de trazas: De acuerdo con la norma GB/T6553-2003/4.1.2, aplicar un voltaje (2,5 kV, 3,5 kV y 4,5 kV) y gotear el líquido contaminado a un caudal determinado. Si la corriente es inferior a 60 mA durante 6 horas sin fluir, se considera aprobado;

Dispositivo de goteo: utilizando una bomba peristáltica de precisión Ralph, con un rango de flujo de 0,00185-20 mililitros por minuto, una velocidad de trabajo de 0,1-50 revoluciones por minuto y un error de precisión de flujo inferior a 0,5%;

Voltaje de salida: CA/CC (conmutable)

Carcasa: Fabricada en acero inoxidable SUS304 (superficie cepillada);

El tanque de aguas residuales está hecho de acero inoxidable 316 y equipado con un dispositivo de sellado.

El volumen es de 0,56 m3, volumen del estudio: 900L * 650W * 950H (mm);

Dimensiones del instrumento: 1200L * 750W * 1800H (mm), largo 750 * ancho 1180 * alto 1760 mm, caja de madera 890 * 1320 * 1900

Peso: aproximadamente 200 kg

Dispositivo de control: Adopta el control de pantalla táctil Siemens PLC+Taiwan Weinview, control preciso, operación simple, diseño totalmente humanizado, generación automática de informes después de la prueba, y la impresora térmica del panel puede imprimir los resultados de la prueba de manera oportuna;

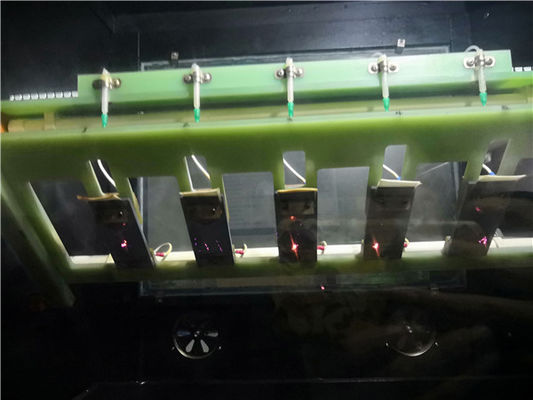

Número de grupos de prueba: Cinco grupos (durante la prueba, una bomba controla un grupo de gotas, y el proceso de prueba no se afecta entre sí, lo cual no es común en el mercado ya que una bomba controla cinco grupos) (se puede probar por separado o juntos)
