Máquina de ensayo de resistencia al arco

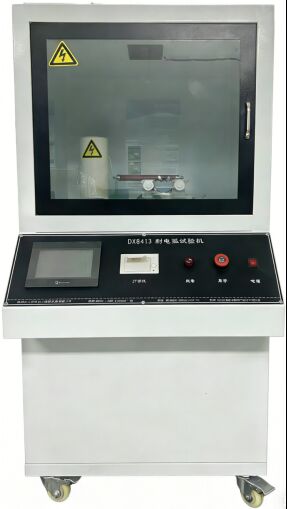

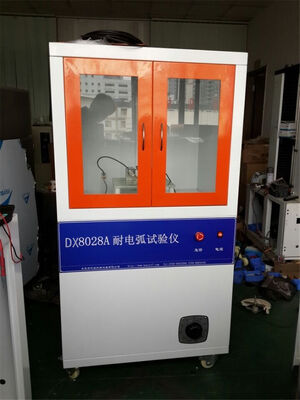

DX8413 Máquina de ensayo de resistencia al arco

Principalmente aplicable a:

GB/T1411-2002 Ensayo de resistencia a la descarga de arco de alta tensión y baja corriente de materiales aislantes sólidos secos.

Cumplimiento de las normas: Este probador está diseñado y fabricado de conformidad con GB1411, IPC650, IEC 61621, ASTMD495 y cumple con métodos de ensayo como JEC 149 y UL 746A.

Breve introducción al principio de ensayo:

En condiciones de ensayo especificadas (usando electrodos específicos y un programa de aumento gradual de voltaje/corriente),se aplica un alto voltaje a la superficie del material para inducir una descarga de arco intermitente o continua. The high temperature and chemical corrosion generated by the arc gradually cause the material surface to carbonize and form conductive paths (tracking) until eventual failure (breakdown or sustained burning)El instrumento registra el tiempo transcurrido (en segundos) desde el comienzo del ensayo hasta que el material falla.Este tiempo se conoce como el tiempo de resistencia al arco del material y sirve como indicador principal para evaluar su rendimiento.

Aplicación:

La evaluación de la resistencia al arco de los materiales aislantes eléctricos, tales como plásticos, adhesivos de resina y pinturas aislantes utilizados en industrias como motores, aparatos,y electrodomésticos se aplica principalmente a la prueba del rendimiento de resistencia al arco de materiales de aislamiento sólidos como los plásticos, películas, resinas, mica, cerámica, vidrio, aceite aislante, pintura aislante, cartón y otros medios.

Características: La máquina de prueba de resistencia al arco adopta un control por computadora y la curva de prueba se puede observar en línea durante el proceso de prueba; Almacena automáticamente las condiciones de prueba y los datos de los resultados de la prueba,y puede acceder, mostrar y imprimirlos

Principio experimental: se utiliza para probar la resistencia al arco de los materiales de aislamiento sólidos; el material a probar estará expuesto a un alto voltaje,aumento gradual del ambiente de corriente pequeña hasta que se forme un canal conductor estable en la superficie del materialEste tiempo es el tiempo de resistencia al arco del material.

Principales requisitos técnicos:

1. Voltado de entrada: AC 220 V

2. tensión de salida: AC 0-20 KV;

3Capacidad eléctrica: 1,5 KVA

4Método de ensayo: arco intermitente, arco continuo

5. Corriente de ensayo: 10MA-20MA-30MA-40MA opcional

6Error de control de la tensión de ensayo: ≤ 1%

7. Error del tiempo de encendido/apagado del arco: < 5 ms

8. Voltagem de ensayo ajustable de forma continua: 0-20 KV

9. Precisión de control de corriente: ± 10%

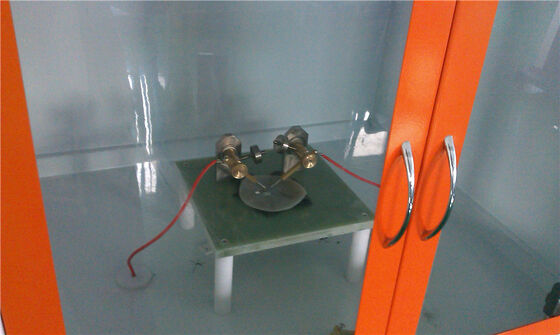

10Especificación del electrodo: electrodo de placa de acero inoxidable 25,4 mm * 12,7 mm * 0,15 mm

Electrodo de acero de tungsteno de 56 mm * 7 mm * 30 mm

Ángulo de configuración del electrodo 110 grados

El ángulo entre el electrodo y el plano horizontal es de 35 grados

Peso del electrodo: 50 G

11Medidas de seguridad:

(1) Protección contra sobresaltos

(2) Protección contra sobrecorrientes

(3) Protección contra cortocircuito

(4) Protección para la apertura de puertas de seguridad

(5) Protección contra el mal funcionamiento del software

12Dimensiones exteriores: 800 mm de largo × 700 mm de ancho × 1350 mm de altura

Configuración principal:

Anfitrión del ensayo: una unidad

Generador de alta tensión de 20000 voltios: una unidad

Dispositivo de regulación de voltaje totalmente automático para microordenadores: un conjunto (modo puerto serie)

Dispositivo de transmisión de tipo aislante de adquisición de voltaje y de adquisición de corriente:un conjunto

Electrodos de ensayo: dos conjuntos

corriente de liberación: una barra (tipo de resina)

Software informático de medición y control de resistencia al arco: un conjunto

Computadoras: un conjunto

Impresora de inyección de tinta a color de marca: un conjunto

CD de programas: un conjunto

Manual del usuario del producto: una copia

Certificado de verificación metrológica:una copia

Certificado de conformidad: una copia

Herramienta aleatoria: un conjunto
