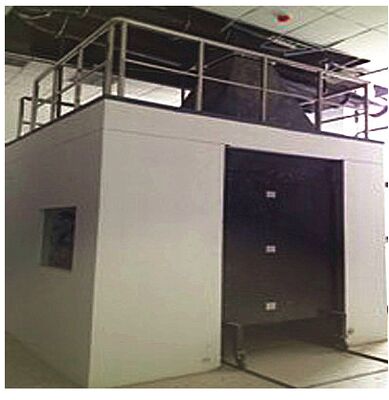

Pruebador de combustión única para materiales o productos de construcción

Principio de prueba

Coloque la muestra en una llama de difusión de 30 kw. El gas de combustión se recoge mediante la campana de extracción para su análisis. A través del análisis de gases, la tasa de liberación de calor de la muestra se puede calcular en función del agotamiento del oxígeno.

La generación de humo se evalúa midiendo la atenuación del haz de luz causada por el humo en el conducto de escape. Observe el comportamiento de la combustión de la muestra para comprender la propagación de la llama y la aparición de partículas y gotas de combustión.

1,Alcance aplicable:

El método utilizado para determinar el rendimiento de respuesta al fuego de los materiales o productos de construcción (excluyendo los materiales y productos de pavimentación especificados en la Resolución CE 2000/147/CE) en una prueba de combustión de una sola unidad (SBI).

2,Cumplimiento de las normas:

Cumple con los requisitos de la norma GB/T 20284-2006 "Prueba de combustión de una sola unidad para materiales o productos de construcción" y las normas de prueba EN13823 "Método de prueba de combustión de una sola unidad (SBI)".

3, Parámetros de rendimiento:

El equipo incluye una sala de pruebas de combustión, una sala de control, un carro pequeño, tuberías de escape de humo, un dispositivo de recopilación y análisis de datos y un dispositivo de control de suministro de gas.

• Sala de pruebas de combustión: L3000×W3000×H2400 (MM), con una campana de recolección y una tubería de escape de humo conectada a la tubería de muestreo en la parte superior de la sala, y un espacio para la entrada y salida de aire natural debajo del carro pequeño. Durante el experimento, el calor liberado por la combustión de la muestra y los productos de la combustión debe descargarse de la tubería de escape y construirse con paredes de ladrillo.
• La fuente de ignición es un quemador de caja de arena en ángulo recto de propano de 31KW colocado en la esquina vertical del carro pequeño (con una longitud lateral de 250 mm y una altura de 80 mm).
• Se establece un área de muestreo integral en el conducto de escape de humo para colocar sensores y tuberías de muestreo.
• Velocidad de escape de humo: 0,50 m³/s a 0,65 m³/s.
• Medición de la temperatura ambiental interior: termopar blindado tipo K con un diámetro de 1 mm, prueba de presión ambiental: ± 200Pa.
• Medición de la temperatura del conducto de escape: un termopar blindado en forma de K importado con un diámetro de 0,5.
• Precisión de la medición de la temperatura: 0,5 ℃.
• Sensor de presión de alta precisión para conducto de escape de humo, con una precisión de ± 2Pa
• Precisión del sistema de registro de tiempo: 0,1 s.
• Tiempo de prueba: se pueden configurar de 1 a 30 minutos.
• Sistema de medición de la densidad del humo, capaz de medir la densidad del humo durante el proceso de prueba.
• El analizador de gases y los componentes clave son todos importados originales.
• Equipado con una computadora integrada y una pantalla LCD de 8,4 pulgadas, con opciones de interfaz de comunicación múltiple TCP/IP y RS-232
• Medición de oxígeno: Rango de medición: 0-25%
• Salida de señal: 4-20mA;
• Tiempo de respuesta T90: ≤ 2S;
• Temperatura ambiente: 0-45℃;
• Humedad relativa:<90% (sin condensación);
• Linealidad:<±0,1% O2;
• Deriva cero: 0,05% O2 (una semana);
• Repetibilidad:<± 0,02% O2;
• Medición de dióxido de carbono (CO2):
• Rango de medición: 0-10%
• Reproducibilidad:＜±1% Estructura interna del armario de control
• Deriva cero:≤2%/semana
• Deriva de rango:≤2%/semana
• Desviación lineal:＜±1%
• Tiempo de respuesta: T90≤2 s
• El sistema de recopilación de datos puede recopilar y registrar datos experimentales como la concentración de oxígeno, la concentración de monóxido de carbono, la temperatura, la densidad del humo, la tasa de liberación de calor, la tasa de pérdida de masa, etc., que se pueden guardar.

Informe de prueba

El informe contiene información sobre las muestras de prueba y los resultados de la prueba. La lista de resultados de la prueba es la siguiente

●Figra, la tasa de crecimiento del fuego calculada en función del calor liberado durante todo el período de exposición [vatios por segundo].

●THR, el calor total liberado durante el período de evaluación [megajulios].

●TSP, la producción total de humo durante el período de evaluación [m2].

●SMOGRA, tasa de crecimiento del humo basada en el volumen de producción de humo [m2/s2].

●LFS, ¿se ha observado la propagación lateral de la llama hasta el final del ala larga?

● ¿Se han observado gotas ardientes?

El informe de prueba también incluye ilustraciones de las mediciones del sujeto durante el proceso de prueba, así como imágenes de las muestras de prueba antes y después de la prueba.
