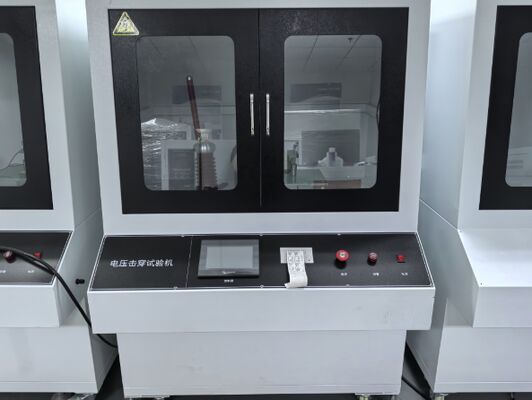

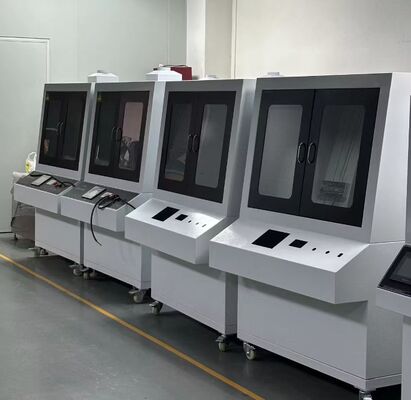

Instrumento de prueba de resistencia dieléctrica eléctrica de material aislante sólido Es adecuado para probar la resistencia a la ruptura y el tiempo de resistencia al voltaje de los materiales aislantes sólidos

I. Propósito
El Instrumento de Prueba de Rigidez Dieléctrica Eléctrica (JCSY-388) es adecuado para probar la rigidez dieléctrica y el tiempo de soporte de voltaje de materiales de aislamiento sólido como plásticos, películas, resinas, mica, cerámica, vidrio, pinturas aislantes, etc. bajo voltaje de frecuencia de potencia. Cumple con los estándares de prueba de GB/T1408.1 y EC60243-1 "Métodos de prueba para la rigidez eléctrica de materiales de aislamiento sólido - Bajo voltaje de frecuencia de potencia".
II. Parámetros
1. Rango de voltaje: 0 - 50KV;
2. El regulador de voltaje regresa automáticamente a cero después de dispararse;
3. Cierre en posición cero, con ajuste de voltaje automático y manual;
4. Dispositivo de protección contra fugas importado, protección confiable de la seguridad personal;
5. Protección contra sobrecorriente, umbral y otras funciones de protección de seguridad;
6. Pantalla de voltaje y corriente, precisión de medición ±0.2%, retención de voltaje de ruptura;
7. Electrodos de prueba: El diámetro del electrodo superior es de 25 mm, la altura es de 25 mm; el diámetro del electrodo inferior es de 25 mm, la altura es de 25 mm. (Electrodos: Acero inoxidable);
8. Capacidad nominal del transformador de alto voltaje: 10KVA;
9. Voltaje nominal de entrada/salida: 220V/50KV;
10. Corriente nominal de entrada/salida: 20A/0.09A;
11. Sistema de control: Adopta control PLC + control de pantalla táctil Taiwan Wince, control preciso, operación simple, diseño totalmente humanizado, cálculo automático de la rigidez eléctrica y generación de informes después de la prueba, la impresora térmica del panel puede imprimir los resultados de la prueba a tiempo;
12. Velocidad de aumento de voltaje: 5V, 50V, 100V, 500V, 1000V, 2000V;
13. Equipado con un tanque de baño de aceite de fácil desmontaje y montaje (material: acero inoxidable);
14. Componentes del instrumento: compuesto por regulador de voltaje eléctricamente contactable, caja de control, resistencia de protección, caja de electrodos, tanque de baño de aceite;
15. Material del gabinete: acero inoxidable SUS304;
16. Dimensiones: 1.4 metros de largo, 1.1 metros de ancho, 1.7 metros de alto;
17. Peso: aproximadamente 240KG
